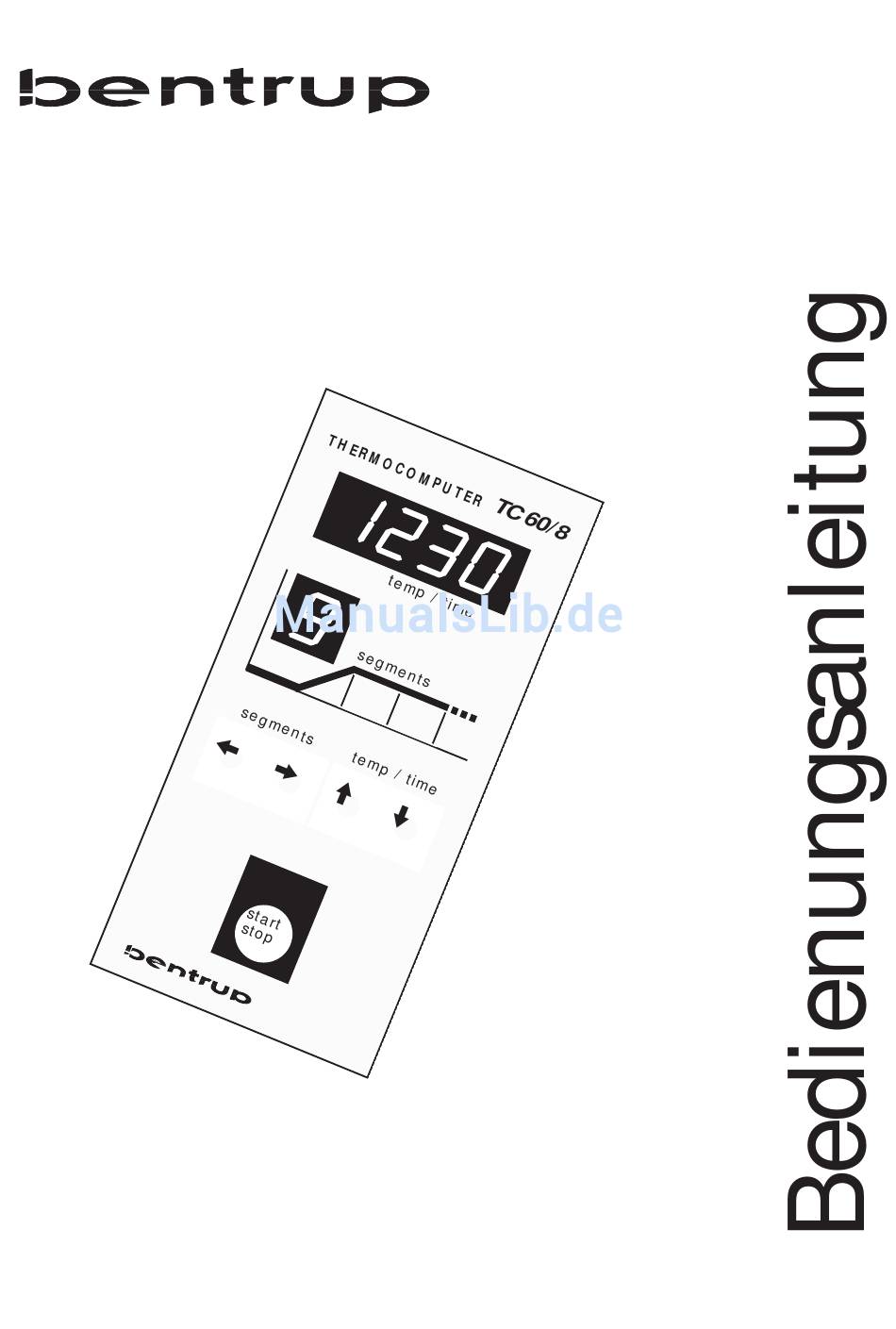

- Seite 1 TC 60/8...
-
Seite 2: Inhaltsverzeichnis

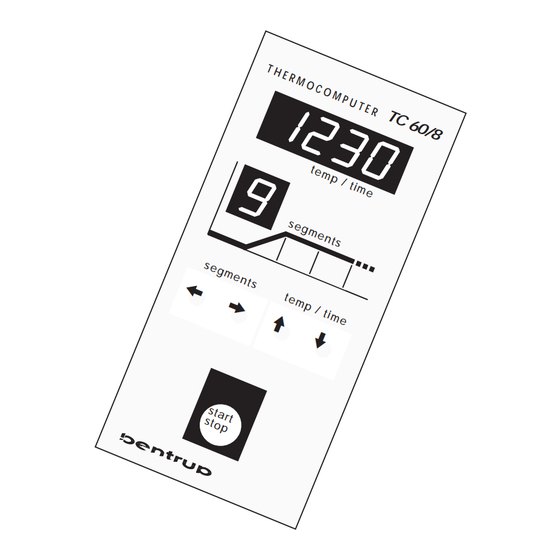

Verhalten bei Netzausfall........4 Einstellbare Maximalwerte........4 Fehlermeldungen ..........5 Installationsparameter ..........6 Elektrische Anschlüsse ..........7 Bedienelemente Anzeige TC 60/8 T H E R M O C O M P U T E R Segmentanzeige temp / time Brennkurve Auswahl vorheriges Brennkurven-Segment segments Auswahl nächstes Brennkurven-Segment... -
Seite 3: Einleitung
Einleitung Mit der bentrup TC60/8 haben Sie sich für eine leistungsfähige Regelanlage aus der Kompaktklasse entschieden, die speziell für komplexe Brennkurven (z.B. Glasverarbeitung) konzipiert wurde. Die TC60/8 vereinbart komplexe Brennkurven, sichere Ofen- funktion und Genauigkeit zu einem günstigen Preis. Lesen Sie bitte vor Inbetriebnahme Ihrer TC60/8 das Handbuch sorgfältig durch. -
Seite 4: Beispielbrennkurve
Beispielbrennkurve Die obenstehende Brennkurve wird für die TC60/8 in folgende Segmente übersetzt: Segment Nr Temperatur Zeit 1.00 550°C 6.00 810°C SKIP* 810°C 0.10 510°C SKIP* 510°C 1.00 460°C 5.00 End** Eingabe einer *SKIP: Dieser Wert bedeutet ungeregeltes (=maxi- Brennkurve males) Aufheizen bzw. Abkühlen. **End: Dieser Wert (anstelle der Temperatur) signali- siert dem Regler das Ende des Programmes. -
Seite 5: Kontrolle Der Werte
Wenn Sie die Taste (7) bzw. (8) gedrückt halten, läuft der Wert automatisch weiter. Über den Dezimalpunkt in der Mitte der Anzeige erkennen Sie immer, ob die TC60/8 eine Temperatur bzw. eine Zeit anzeigt. Geben Sie in der selben Weise die Werte aller Segmente ein. -
Seite 6: Anzeigen Während Des Brandes
Zwei Werte können während eines Brandes ohne Anzeigen während Programmunterbrechung abgefragt werden: des Brandes Aktuelle Solltemperatur: Durch Drücken der Taste (8) zeigt der Regler für drei Sekunden die Solltemperatur (auf der Anzeige erscheint links ein Dezimalpunkt). Aktuelle Restzeit: Durch Drücken der Taste (7) zeigt der Regler die noch verbleibende Restzeit in einer Rampe bzw. -
Seite 7: Fehlermeldungen
Der integrierte Mikroprozessor des Reglers TC60/8 Fehlermeldungen überprüft ständig den Brennverlauf. Sobald eine Störung auftritt, erscheint auf dem Display eine Fehlermeldung. Der Ofen folgt nicht geforderten Temperaturanstieg: Diese Fehlermeldung weist eindeutig auf ein Problem am Ofen hin. Mögliche Ursachen: •Eine Sicherung / Netzphase ist defekt •Der Türkontakt ist geöffnet •Eine Heizspirale ist defekt •Die Heizspiralen sind überaltert (speziell bei... -
Seite 8: Installationsparameter
Der Selbsttest ergab ein Problem im Regler. Bei jedem Einschalten wird ein Selbsttest durchgeführt. Wird hierbei ein Fehler festgestellt, erscheint im Display diese Fehlermeldungen. Falls nach dem Aus- und Wiedereinschalten die Meldung erneut erscheint, wenden Sie sich an Ihren Händler. Installationsparameter der TC60/8 Dieser Abschnitt ist für die Bedienung der Steuerung ohne Belang. -
Seite 9: Technische Details
Bitte vergleichen Sie unbedingt den Typ des verwendeten Thermoelementes mit dem auf der Rückseite des Reglers angegebenen Typ. Bei Nichtbeachtung können Schäden an Ofen oder Brenngut nicht ausgeschlossen werden! Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Bedienungsanleitung TC60/8 V3.2 (C)opright 1998 bentrup Industriesteuerungen, D-35463 Fernwald...
