Aufrufen der
Konfiguration
seg#
value
o
k
tmp
prog#
time
rmp
Z 1
Z2
Z3
Parameterliste

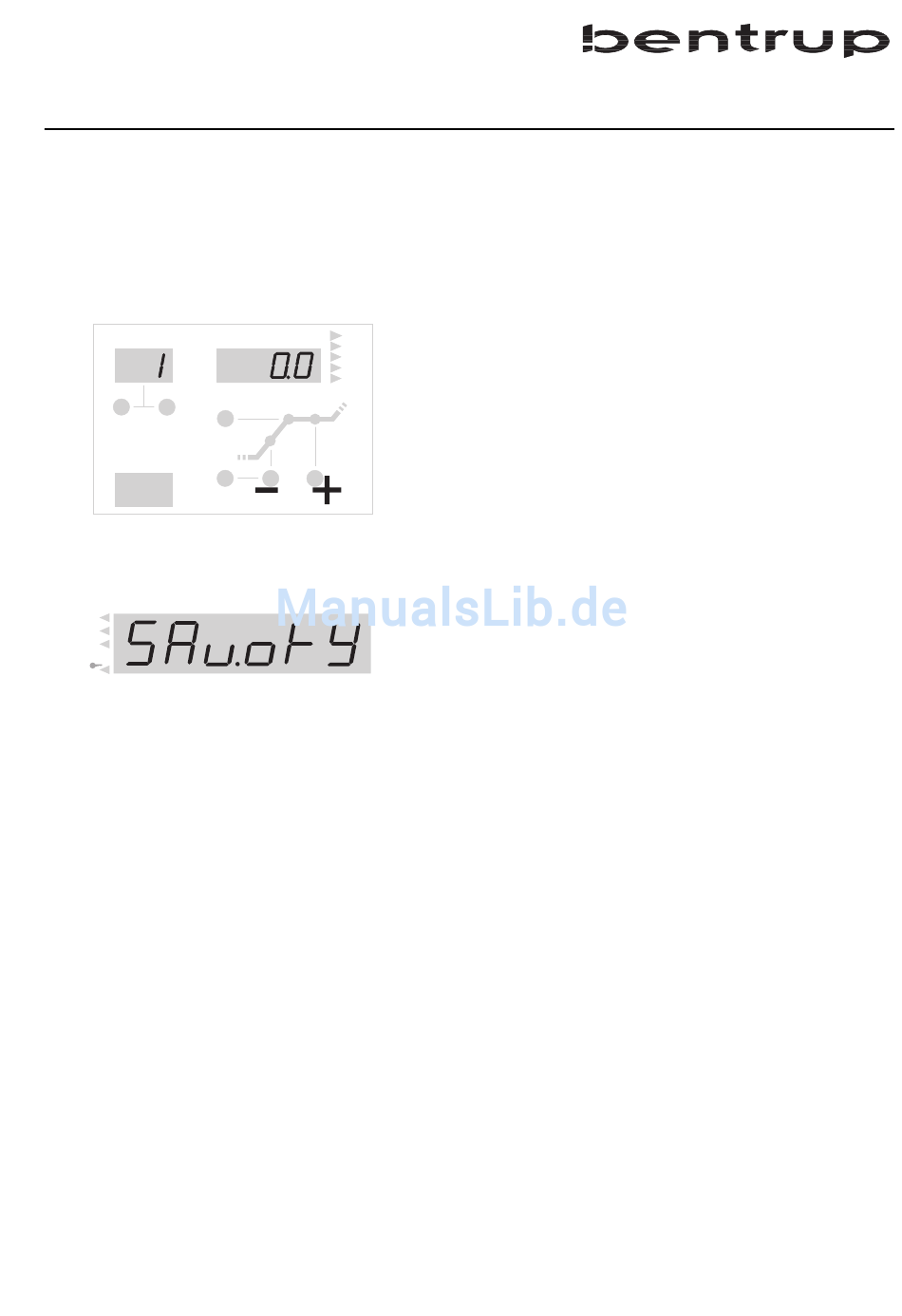

Drücken Sie die Taste select (20) und halten sie für
ca. 3 Sekunden gedrückt. Die TC507 springt in die
Konfiguration und zeigt den ersten Parameter der Liste
(s. vorhergehende Seite). Die Anzeige (3) zeigt hierbei
die Parameter-Nummer und die Anzeige (13) den
aktuellen Wert.
h.min
°C
Über die Tasten (4) und (5) können Sie alle Parameter
°C/h
°F
der Liste anwählen und ggf. über die Zifferntasten (18)
°F/h
verändern. Nicht-Zahlenwerte können auch über die
Tasten rmp (17) und dwell (16) verändert werden.
Die Schlüsseltaste (9) wird zur Kommaeingabe (z.B.
bei der Eingabe der Ofenleistung) verwendet.
dwell
Zum Verlassen der Konfiguration drücken und halten
Sie erneut die Taste select (20). Wenn Sie Werte
verändert haben und diese Änderungen permanent
übernehmen wollen, müssen Sie die Taste select (20)
weiter gedrückt halten, bis nebenstehende Anzeige
erscheint („Save okay"). Hierdurch wird eine ver-
sehentliche Änderung der Parameter vermieden.
Die vorstehend beschriebene Parameterliste ist
Grosse
bewußt einfach und kompakt gehalten und erlaubt die
Anpassung an die meisten Anwendungen. Hierbei
bleiben aber viele Funktionen der TC507 „versteckt".
Die grosse Parameterliste umfaßt über 2000
Parameter und erlaubt eine völlig freie Konfiguration
der
Parametrierung, Servomotorsteuerung, analoge Aus-
gänge u.v.a. Möglichkeiten können festgelegt werden.
Die große Parameterliste wird durch Setzen eines
Jumper freigegeben und ist entweder über die Tastatur
des TC507 oder über unsere Konfigurationssoftware
WinConfig (nur bei TC507 mit Schnittstelle - s.
Anhang D) unter Microsoft Windows möglich.
Nähere Hinweise hierzu finden Sie in dem „Technical
Manual TC500 Serie Controllers". Diese Anleitung (im
PDF Format) kann - ebenso wie WinConfig - über
unsere Homepage http://www.bentrup.de kostenlos
heruntergeladen werden.
gesamten
Reglerstruktur.
Zonenweise
23
