Dorma TS 99 FLR Montageanleitung

DORMA
DORMA
MONTAGEANLEITUNG
Technische Daten TS 99 FLR
Anschlußspannung:
Betriebsspannung:
Leistungsaufnahme :
Gesamtanschlußleistung
für weitere Melder:
Einschaltdauer:
Einsatz:
Zur Stromversorgung muß ein bauseitiger Anschluß mit 10 A
Absicherung vorhanden sein.
Arbeiten an Elektroanlagen dürfen nur von geschul-
ten Fachkräften ausgeführt werden.
Brandmelder von Feststellanlagen dürfen keine wei-
teren Alarmierungseinrichtungen (z.B. Übertragungs-
einrichtungen für Brandmeldungen) ansteuern.
Rauchmeldezentrale
Elektromagnetische Feststellvorrichtung
Rauchmelder
DORMA HT - Handauslösetaster für Feststell-
vorrichtungen.
Hinweis: Nach den Richtlinien für Feststellanlagen
des Instituts für Bautechnik, Berlin, muß jede Fests-
tellvorrichtung auch von Hand ausgelöst werden können.
Werden Freilauftürschließer verwendet, muß die Aus-
lösung über einen Taster erfolgen.
Der hierfür verwendete Handauslösetaster muß rot sein
und die Aufschrift 'Tür schließen' tragen.
Der Taster muß sich in unmittelbarer Nähe des Ab-
schlusses befinden und darf durch den festgestellten
Abschluß nicht verdeckt sein.
A Montage der Festellanlage EMR wenn die Unterfläche
der Decke auf beiden Seiten der Tür weniger als 1 m
über der Sturzunterkante liegt.
Entsprechende Anschlußpläne siehe separates Blatt.
B Ist die Unterfläche der Decke auf einer oder auf beiden
Seiten der Tür mehr als 1 m über der Sturzunterkante,
sind zusätzlich zum Sturzmelder (EMR) zwei Decken-
melder anzubringen.
Entsprechende Anschlußpläne siehe separates Blatt.

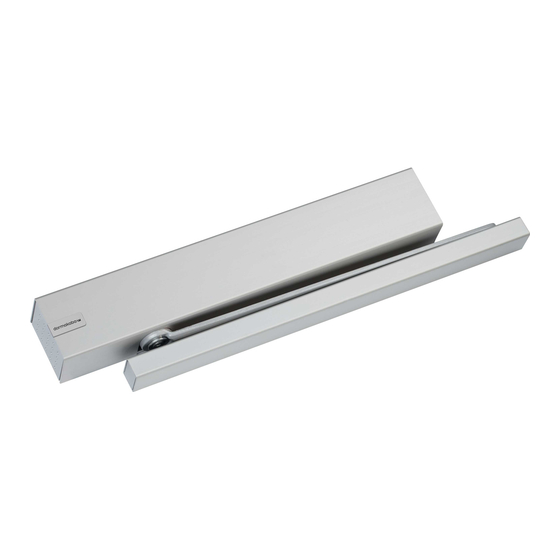

Der DORMA TS 99 FLR ist für DIN-RECHTS- und
DIN-LINKS-Türen verwendbar.
Im Folgenden wird die Montage für DIN-LINKS gezeigt.
Bei DIN-RECHTS entsprechend vorgehen.
Richtlinien für Feststellanlagen des Deutschen
1 ) 1 ) 1 ) 1 ) 1 )
Instituts für Bautechnik, Berlin
TS 99 FLR EN 4
230 V AC ± 10%
24 V DC
14,6 W
5,7 W
100 % ED
In Büro ähnlicher Umgebung
☞
☞
1) 1) 1) 1) 1)
☞
1) 1) 1) 1) 1)
1 Befestigungspunkte für Schließer und Gleitschiene
nach Schablone bohren.
Für bauseitige Stromzuführung 230 V AC Ø10 mm und für
die Verbindung zum Handtaster DORMA HT und evtl. benö-
tigten Deckenmeldern Ø10 mm bohren und Kabel legen.
2 Montageplatte mit Rauchmelder anschrauben.
3
Überprüfen, ob die bauseitige Stromzuführung
(230 VAC) spannungslos geschaltet ist.
Kabel für die Stromzuführung anklemmen.
4
Türschließer anschrauben.
5

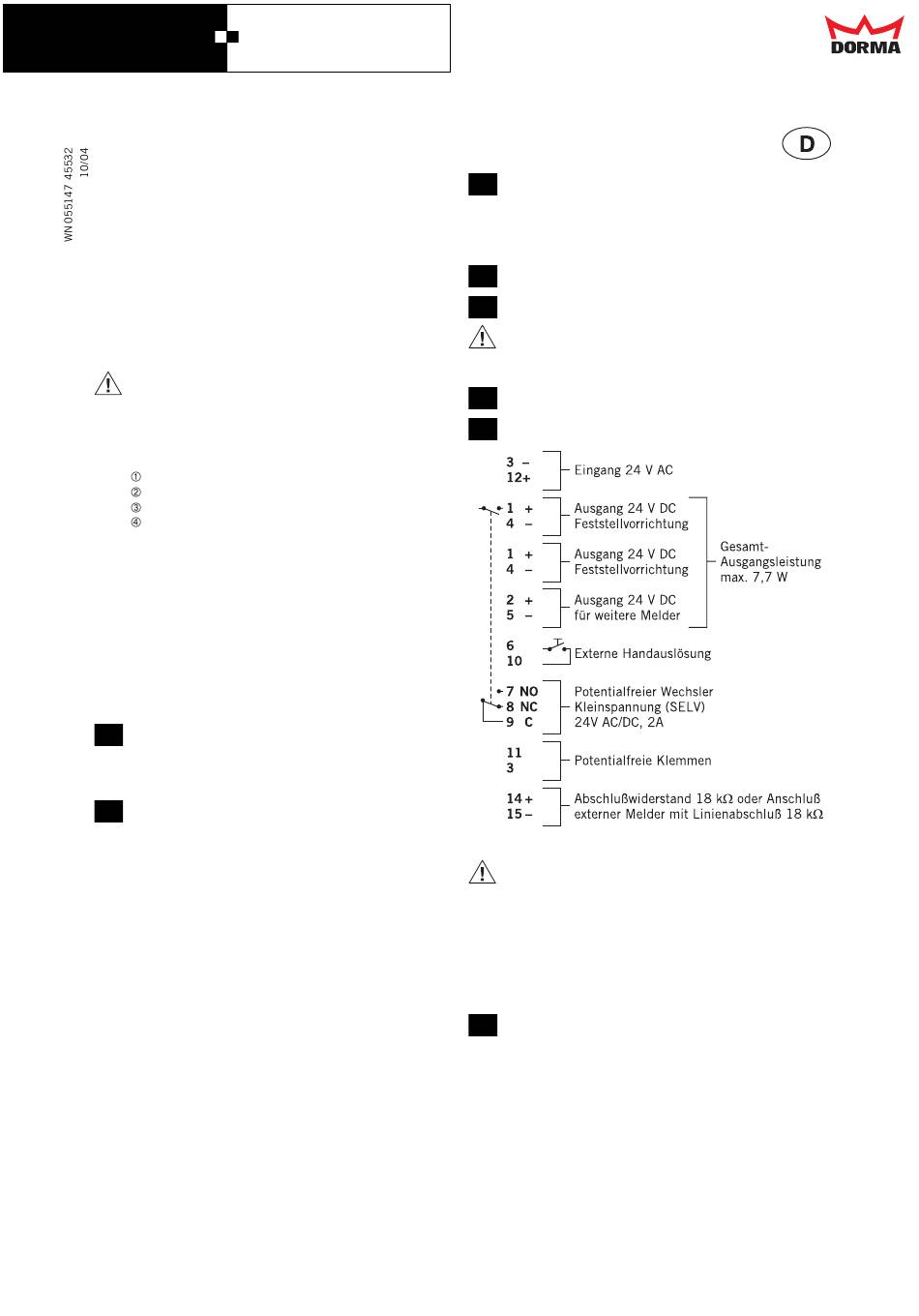

Klemmenbelegung
1)
Bei Anschluß weiterer Rauchmelder DORMA RM an
die Rauchmeldezentrale ist das Kabel vom Netzteil
von Klemme 12 (Auslieferungszustand) auf die Klemme
11 umzuklemmen.
(nicht erforderlich bei Anschluß weiterer Melder mit
2-Draht -Technik (z.B. DORMA RM-S)
EMF-Einheit anklemmen.
Handtaster und vorhandene Deckenmelder anklemmen.
Entsprechende Anschlußpläne siehe separates Blatt.
6 Die Wiederscharfstellung (Reset) nach Alarmaus-
lösung kann automatisch oder manuell erfolgen.
Automatisches Reset - Steckbrücke in Stellung "A"
(Auslieferungszustand)
Rauchmeldezentrale bzw. Rauchmelder stellen sich
nach erfolgter Alarmauslösung automatisch zurück,
sobald kein Rauch mehr in der Rauchkammer des
Melders ist.
Hand-Reset - Steckbrücke in Stellung "B"
Die Wiederscharfschaltung erfolgt über Taster "X"
Bei dieser Funktionsart beiliegendes Etikett auf die
Verkleidung kleben.
