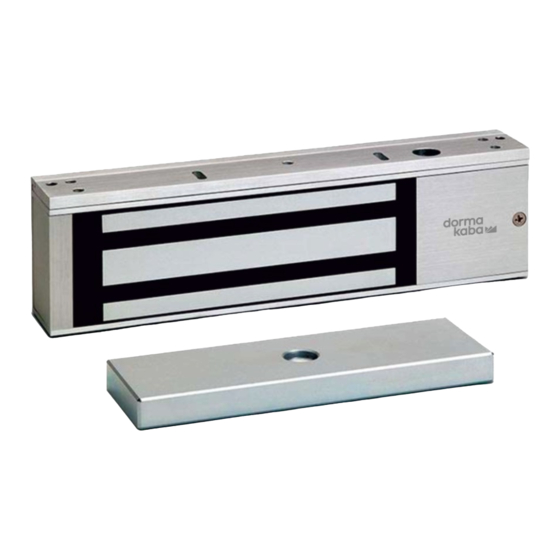

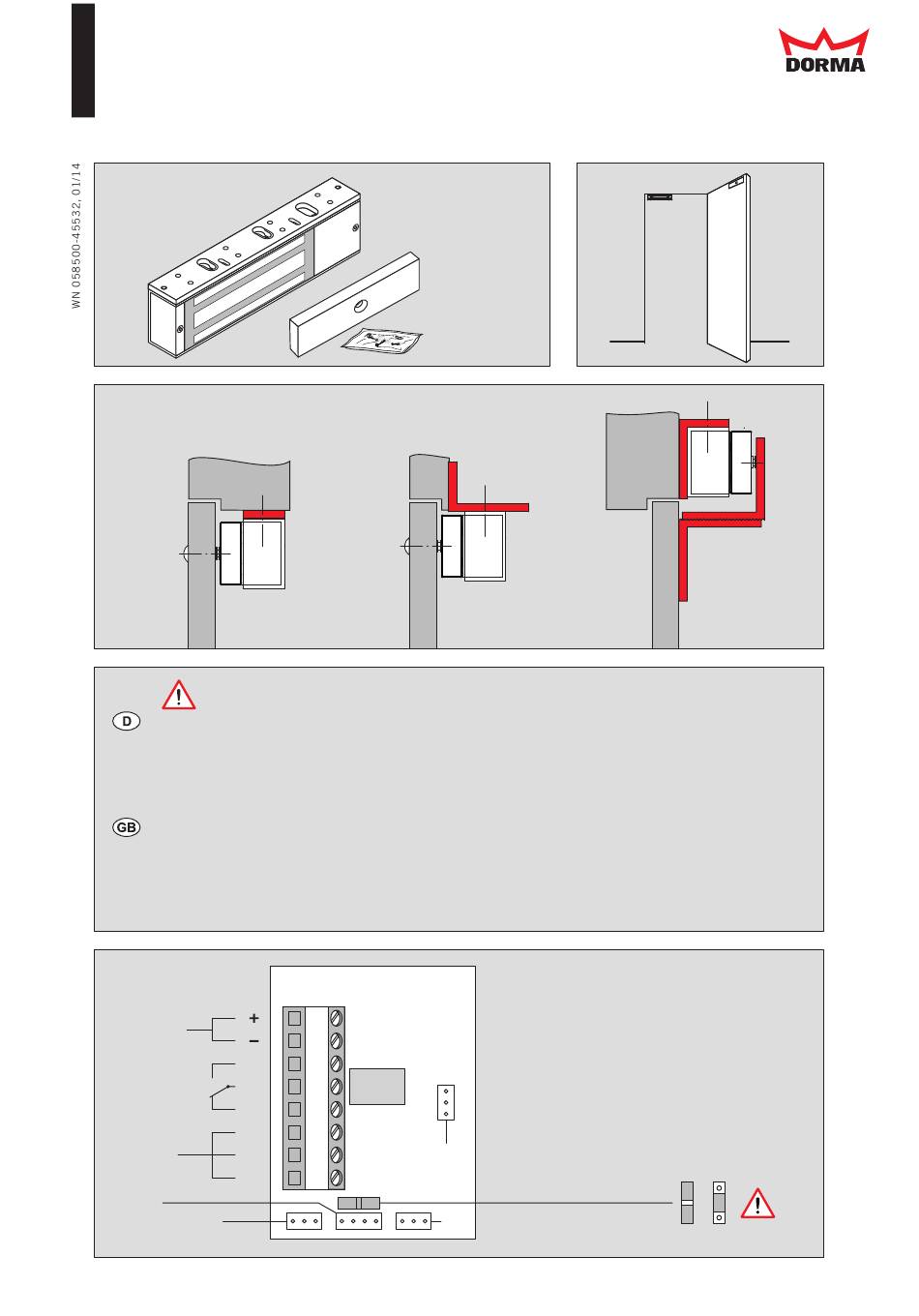

Dorma EMC 1200 ALH Montageanleitung

EMC 1200 ALH
—
Wichtiger Hinweis
1. Die Leistung des Netzteils für den Elektromagneten muss ausreichend sein. Siehe Kabelplan.
2. Das Netzteil muss eine ausreichende Spannung liefern.
3. Die Ankerplatte und der Elektromagnet dürfen nicht mechanisch bearbeitet werden.
4. Die Haltekraft an der Tür variiert von der spezifischen Montageart.
Important notice
1. The power supply has to be enough for the electromagnet. Look at wiring notice.
2. The supply should be able to provide a sufficient voltage.
3. The armature plate and the electromagnet should no be drilled or modified.
4. The holding force on the door is dependent on the specific type of installation.
Power supply
NO
Lock sensor
C
dry contact
NC
NO
C
No function
NC
Magnet
Reed Switch Sensor
1
2
3
4 Relay
red
blk
5
grn
6
Mag Bond Sensor
7
8
LED
Technische Daten:
Stromaufnahme bei 12V DC: 500mA
bei 24V DC: 250mA
Kontaktbelastbarkeit:
Technical data:
Current input at 12V DC:
at 24V DC:
Contact rating:
12V 24V
Brücke „Spannungswahl"
Jumper „power select"
1A bei 24V DC
500mA
250mA
1A at 24V DC
