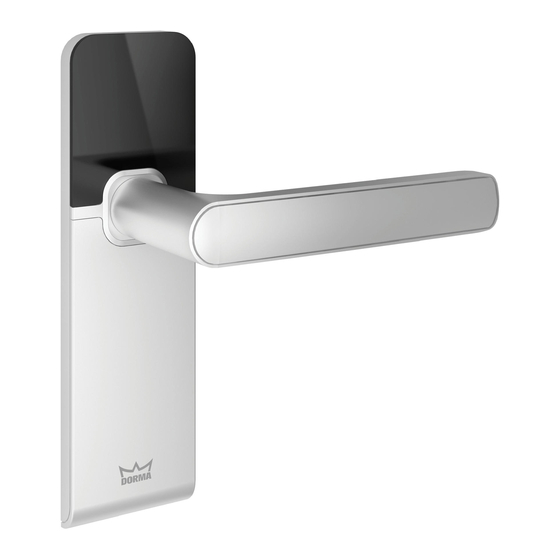

- Seite 1 TÜRBESCHLAG MATRIX AIR — Montage- und Bedienungsanleitung Vollblatttür...
-
Seite 2: Zu Dieser Anleitung
1. Zu dieser Anleitung Diese Anleitung enthält wichtige Hinweise zur Montage und Bedienung des Türbeschlags MATRIX AIR. Lesen Sie diese Anleitung daher sorgfältig und bewahren Sie sie für späteres Nachschlagen auf. Die Unterlagen sind dem Betreiber bei Übergabe auszuhändigen. Die Zeichnungen zeigen die Montage für Türen mit Drücker rechts (Montage Drücker links entsprechend spiegelbildlich). -
Seite 3: Zu Ihrer Sicherheit
Verbindung mit einer nach EN 179 zugelassenen Drückergarnitur erlaubt. Diese muss für die Verwendung mit einem Drückervierkant nach DIN 18255 geeignet sein. Montage in explosionsgefährdeten Bereichen Der Türbeschlag MATRIX AIR darf nicht in explosionsgefährdeten Bereichen eingesetzt werden. Das Gerät ist gemäß der R&TTE-Richtlinie 1999/5/EG in die Klasse 2 Sendefunk- anlagen eingestuft. -
Seite 4: Zu Diesem Produkt
3. Zu diesem Produkt 3.1 Bestimmungsgemäße Verwendung Der Türbeschlag MATRIX AIR ist für die Montage an Innentüren entwickelt und darf ausschließlich zum Öffnen von Türen und für die Zutrittskontrolle verwendet werden. Die mitgelieferten Komponenten dürfen nur für diesen Türbeschlag verwendet werden. Der Tür- beschlag MATRIX AIR liest berührungslos Daten von RFID-Medien (Karten oder Transpon-... - Seite 5 TÜRBESCHLAG MATRIX AIR — Produktansicht obere Frontblende Türdrücker Drücker- verschluss Lichtleiterring für optisches Signal = blinkt = leuchtet Frontblende (mit oder ohne Öffnung für Profilzylinder) DORMA...
-
Seite 6: Lieferumfang
Rosetten) Für die Inbetriebnahme benötigen Sie zusätzlich: 1 x Laptop mit Zutrittskontrollsoftware XS-Manager, Zutrittsmedien (RFID-Karte), 1 x USB-RF-Stick Art.-Nr. 1900070402707 3.4 Ausführungsvariante Der Türbeschlag MATRIX AIR ist in verschiedenen Ausführungen erhältlich. Türdrückervarianten Design (8115) Standard (8906) Standard U (8906V) Design U (8116V) -
Seite 7: Technische Daten
TÜRBESCHLAG MATRIX AIR — 3.5 Technische Daten Versorgungsspannung 3 V (2 Batterien vom Typ Energizer Ultimate Lithium L91-FR6) Signalisierung 2 x LED (rot, grün, blau) Leseverfahren Variantenabhängig sind folgende Leseverfahren verfügbar: MIFARE Classic/DESFire EV1 oder LEGIC Prime/Advant - Sendefrequenz: 13,56 MHz - Leseabstand: bis zu 2 cm Konformität zu ETSI EN 300 330... - Seite 8 TÜRBESCHLAG MATRIX AIR — 4. Montage des Türbeschlags Stellen Sie sicher, dass die Tür den Anforderungen für eine Montage entspricht, bevor Sie die weitere Montage vorbereiten. Für die Montage des Beschlags eignen sich auf der Türgegenseite nur Innengarnituren mit einer Standardbefestigung für den Türdrücker (Madenschraube) und Rosetten mit Befesti- gungsschrauben M5.
-
Seite 9: Anforderungen An Die Tür
TÜRBESCHLAG MATRIX AIR — Bild 1 | Maßangaben 4.1 Anforderungen an die Tür Bild 1 | Montage Ø 21,5 mm Ø 9 mm ≥ 8 mm Bohrlehre BL 650 4.2 Einsatz von Reduzierhülsen FB = 7 mm 38-53 53-63 FB = 8 mm... - Seite 10 TÜRBESCHLAG MATRIX AIR — Maximal zulässiger Überstand Beachten Sie je nach Ausführungsvariante des Türbeschlags den maximal zulässigen Über- stand des Schließzylinders. 11-16 mm ≤ 7 mm DORMA...
-
Seite 11: Türbeschlag Vorbereiten
TÜRBESCHLAG MATRIX AIR — 4.3 Türbeschlag vorbereiten Setzen Sie entsprechend der Türdicke den passenden Vierkant ein. Drücker während der Montage nicht betätigen. DORMA... -
Seite 12: Türbeschlag Montieren
Für die Montage des Beschlags wird auf der Türgegenseite eine Rosettengarnitur oder ein MATRIX AIR-kompatibles Innenschild benötigt. Ersetzt der MATRIX AIR-Beschlag einen XS Pro-Beschlag, empfiehlt es sich, die vorhandenen Bohrungen mit der optional erhältlichen Abdeckplatte abzudecken. Die Abdeckplatte zwischen Türblatt und MATRIX-AIR-Beschlag montieren. - Seite 13 — 5. Inbetriebnahme – Türbeschlag initialisieren Für die Inbetriebnahme muss der Türbeschlag MATRIX AIR initialisiert und konfiguriert wer- den. Dazu benötigen Sie einen Laptop mit USB-RF-Stick und installiertem XS-Manager. Für das weitere Vorgehen folgen Sie bitte den Anweisungen im Benutzerhandbuch XS-Manager.
-
Seite 14: Bedienung
TÜRBESCHLAG MATRIX AIR — 6. Bedienung Der Türbeschlag MATRIX AIR liest berührungslos Daten von Ausweisen (Karten oder Transponder-Anhänger) und öffnet je nach Ausweisberechtigung. Optische Signale Die Anzeige der optischen Signale während der Benutzung erfolgt über den Lichtleiterring. 00:00:01 = blinkt... - Seite 15 TÜRBESCHLAG MATRIX AIR — Bedienung mit Ausweis Ausweis mit Zugangsberechtigung Einzelzutritt Zutritt wird Karte 1 Sekunde vorhalten: gewährt Der Türdrücker wird innerhalb der pro- grammierten Türoffenzeit freigeschal- tet. Die Tür kann durch Betätigen des Türdrückers geöffnet werden. Batteriewarnstufe Zutritt wird gewährt (ohne...
-
Seite 16: Wartung
TÜRBESCHLAG MATRIX AIR — 7. Wartung Der Türbeschlag MATRIX AIR ist wartungsfrei. Für einen ordnungsgemäßen Betrieb sollte ein turnusmäßiger Wechsel der Batterien vorgenommen werden. Batteriewarnung Eine sinkende Batterieleistung wird über den Lichtleiterring angezeigt. Die Warnung erfolgt in Stufen (siehe Tabelle im Kapitel 6. Bedienung). -
Seite 17: Reinigung Und Pflege
Türdrücker Design U 8. Reinigung und Pflege Der Türbeschlag MATRIX AIR darf nur mit einem weichen, sauberen und trockenen Tuch gereinigt werden. Stärkere Verschmutzungen entfernen Sie mit einem leicht angefeuchte- ten Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, da Kunststoffteile und Oberflächen darunter leiden können. -
Seite 18: Umbau Drücker Rechts Auf Drücker Links (Und Umgekehrt)
— 11. Umbau Drücker rechts auf Drücker links (und umgekehrt) Der Umbau darf nur durch DORMA-Personal oder durch Personal erfolgen, das von DORMA eingewiesen und autorisiert wurde. Bei gebrochenem Siegel erlischt die Garantie. Vorsicht – Gefahr der plötzlichen Entspannung der Feder Der Federmechanismus steht unter Spannung. - Seite 19 TÜRBESCHLAG MATRIX AIR — Bild 6 | Drückerwechsel LR Bild 5 | Drückerwechsel LR Bild 6 | Drückerwechsel LR Hinweis – Gefahr der dauerhaften Beschädigung des Kabelbaums Ziehen Sie vorsichtig an der Führungshülse und der Verkabelung, bis die Verkabelung im Inneren des Türdrückers in der Aussparungs-...
- Seite 20 TÜRBESCHLAG MATRIX AIR — Hinweis – Gefahr der dauerhaften Beschädi- gung des Kabelbaums durch Einklemmen Führen Sie die Verkabelung und die Führungs- hülse vorsichtig ein. DORMA...
- Seite 21 TÜRBESCHLAG MATRIX AIR — DORMA...
-
Seite 22: Eg-Konformitätserklärung
Der MATRIX AIR-Beschlag ist ein elektronischer Be- Verwendung schlag zur Montage an Vollblatttüren. Zum Konfigurieren des MATRIX AIR-Beschlags oder zur Kommunikation mit einer übergeordneten Zentrale ist der MATRIX AIR- Beschlag mit einem Funkmodul ausgestattet. Ausstattung Nahfeldleser MIFARE DESFire/Classic, Legic Advant/... - Seite 23 TÜRBESCHLAG MATRIX AIR — Die Konformität wird in Bezug auf folgende angewandte harmonisierte Europäische Normen erklärt: Fundstelle Ausgabe- Richtlinienbezug datum EN 60950-1 /A12 2011-02 1999/5/EG, R&TTE-Richtlinie Artikel 3 (1) a) Gesundheit und Sicherheit EN 50364 2001-10 1999/5/EG, R&TTE-Richtlinie Artikel 3 (1)
