MONTAGEHINWEISE / GETRIEBEBEFESTIGUNG

52045012
Aufsteckantrieb
Der ELEKTROMAT wird auf den Wellenbolzen der Wickelwelle aufgesteckt. Den Wellen-
bolzen vor der Montage einfetten und den ELEKTROMAT ohne Gewalt aufschieben.
Die beiliegende Passfeder (1) wird bei durchgehender Wellennut mit 2 Schrauben beidseitig
vom Getriebe gegen Verschieben gesichert.
Zur Befestigung der Drehmomentstütze bzw. Flanschkonsole (2) sind in der bauseitigen
Konsole Bohrungen vorzusehen.

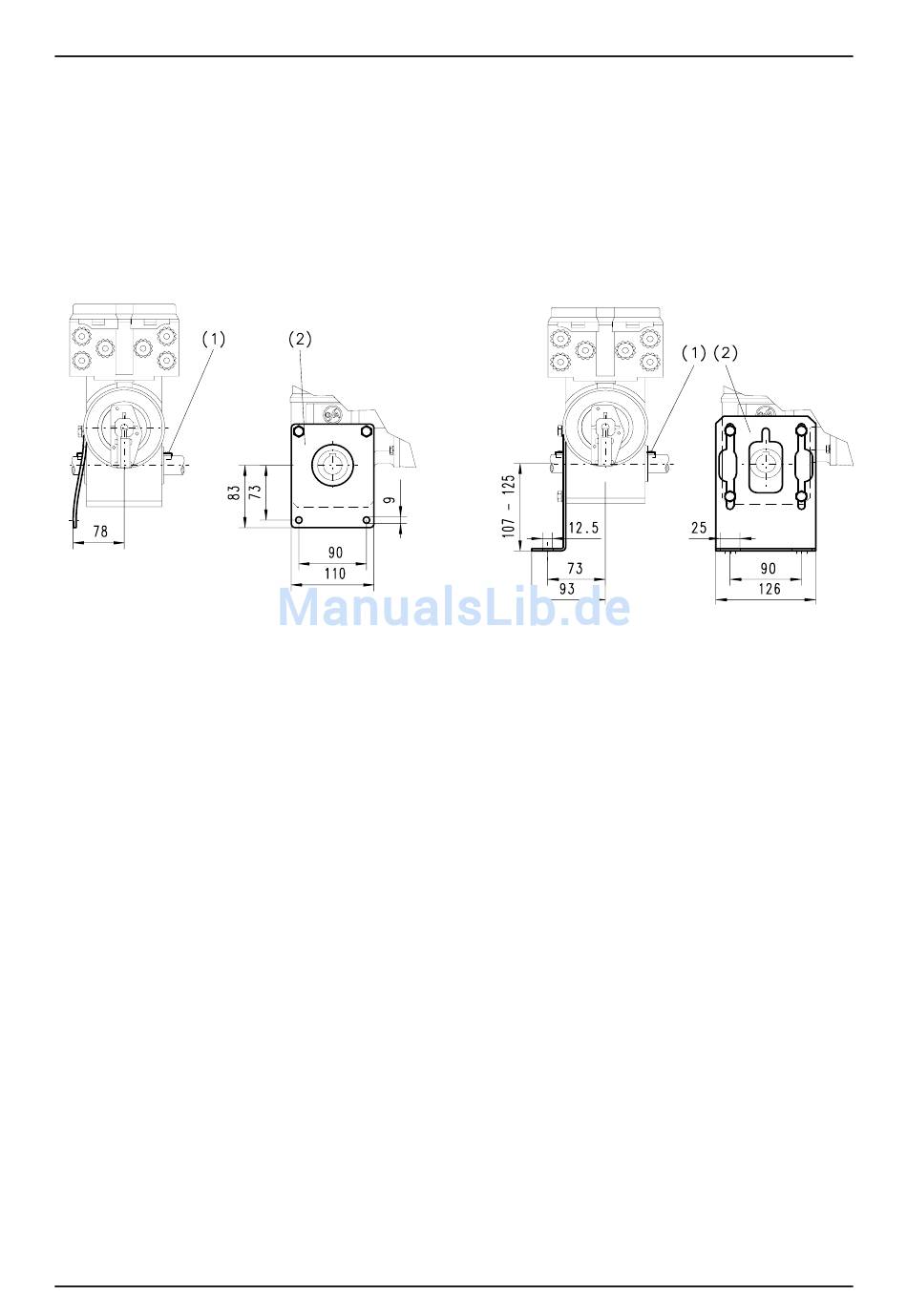

Abb. 1: Aufsteckantrieb mit Drehmomentstütze Abb. 2: Aufsteckantrieb mit Flanschkonsole
Wird das Getriebegehäuse mit einem zusätzlichen Anstrich versehen, müssen die Wellen-
dichtringe unter allen Umständen ohne Farbe bleiben.
