Inspektion und Wartung

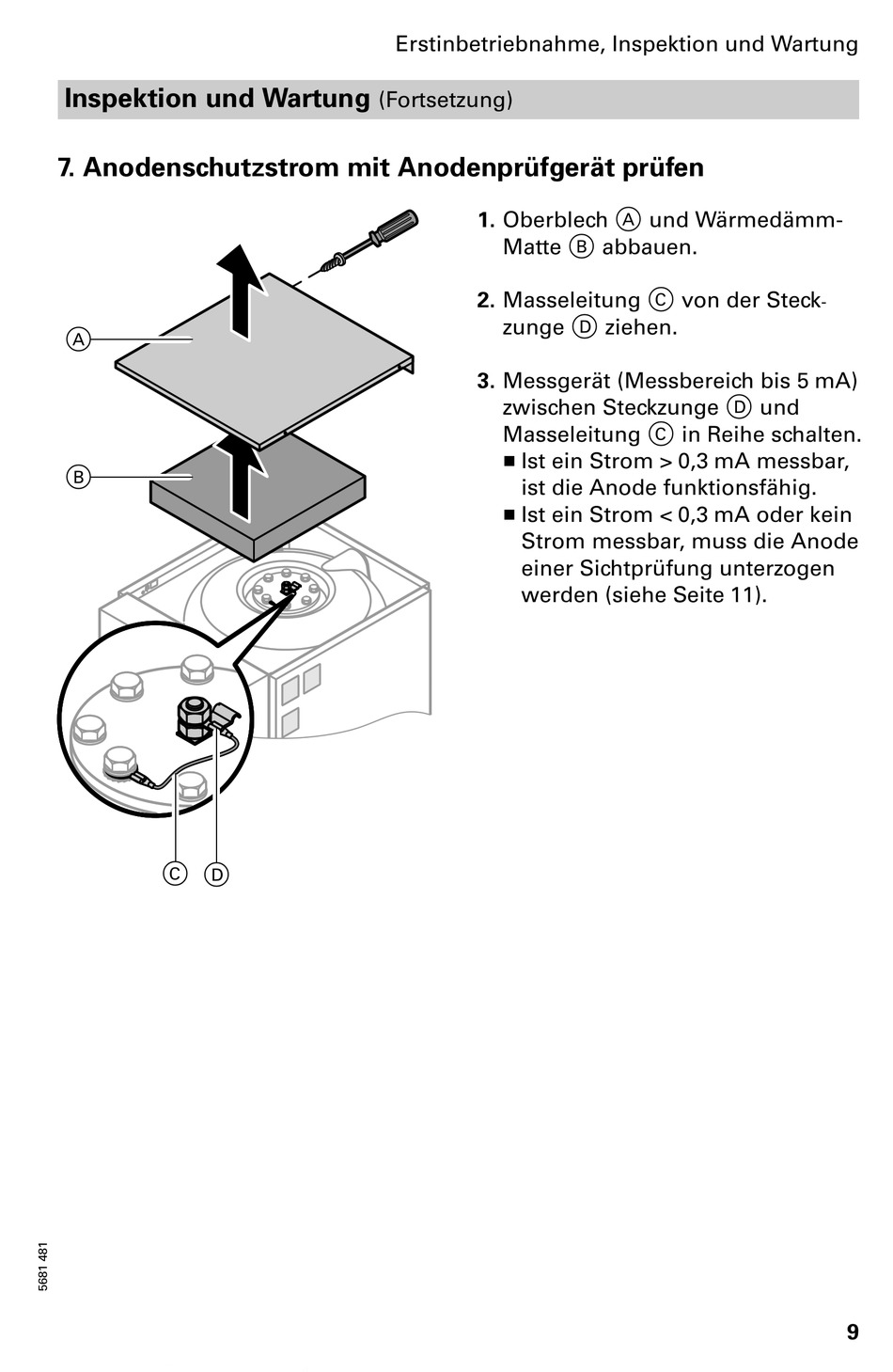

7. Anodenschutzstrom mit Anodenprüfgerät prüfen
A
B
C
D
Erstinbetriebnahme, Inspektion und Wartung
(Fortsetzung)
3,9 x 9,5
1. Oberblech A und Wärmedämm
Matte B abbauen.
2. Masseleitung C von der Steck
zunge D ziehen.
3. Messgerät (Messbereich bis 5 mA)
zwischen Steckzunge D und
Masseleitung C in Reihe schalten.
H Ist ein Strom > 0,3 mA messbar,
ist die Anode funktionsfähig.
H Ist ein Strom < 0,3 mA oder kein
Strom messbar, muss die Anode
einer Sichtprüfung unterzogen
werden (siehe Seite 11).
9
