M2_1: M.2 Wi-Fi/ Bluetooth Modulsteckplatz
In diesem Steckplatz können Sie das M.2 Wi-Fi/ Bluetooth-Modul verwenden.

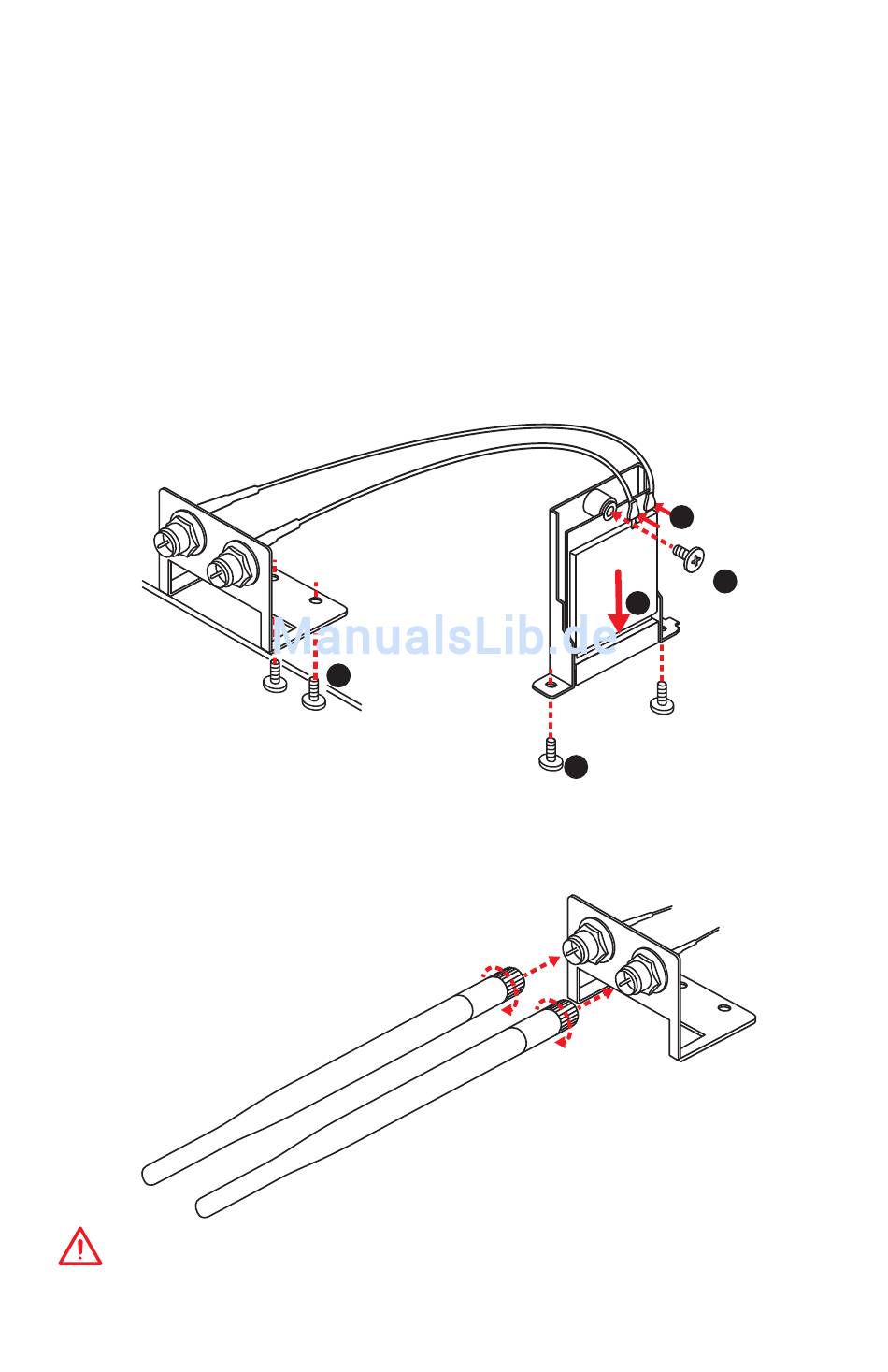

Befolgen Sie bitte folgenden Schritte, um das optionale Wi-Fi/ Bluetooth-Modul zu
installieren.
1.
Befestigen Sie die Wi-Fi/ Bluetooth-Modulhalterung mit zwei Schrauben
am M2_1 Steckplatz (siehe unten).
2.
Sichern Sie den Antennenhalter mit zwei Schrauben an der Rückseite
(siehe unten).
3.
Setzen Sie das Wi-Fi/ Bluetooth-Modul im M2_1 Steckplatz.
4.
Befestigen Sie das Wi-Fi/ Bluetooth-Modul mit einer Schraube in der
Halterung.
5.
Schließen Sie die Antennenkabel am Wi-Fi/ Bluetooth Modul an (siehe
unten).
Antennen installieren
1.
Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt.
2.
Richten Sie die Antennenspitzen aus.
Wichtig
Das Montagematerial für das Wi-Fi/ Bluetooth-Modul liegt optional bei.
8
Übersicht der Komponenten
2
5
4
3
1
