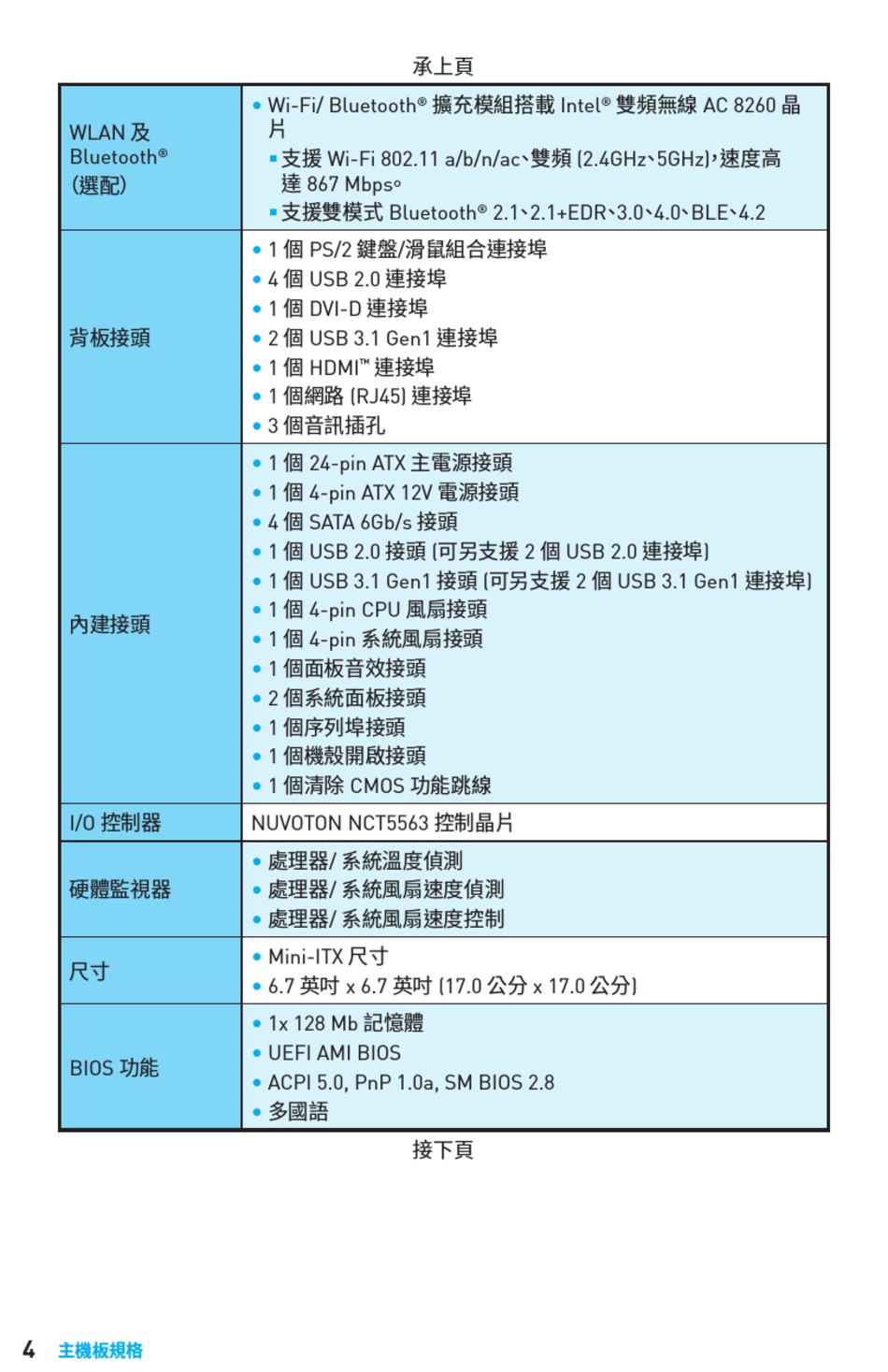

MSI H170I PRO Bedienungsanleitung Seite 136

WLAN 及
Bluetooth
®
（選配）
背板接頭
內建接頭
I/O 控制器
硬體監視器
尺寸
BIOS 功能
主機板規格
4
承上頁
Wi-Fi/ Bluetooth
®
y
片
支援 Wi-Fi 802.11 a/b/n/ac 、 雙頻 (2.4GHz 、 5GHz) ， 速度高
ƒ
達 867 Mbps 。
支援雙模式 Bluetooth
ƒ
1 個 PS/2 鍵盤/滑鼠組合連接埠
y
4 個 USB 2.0 連接埠
y
1 個 DVI-D 連接埠
y
2 個 USB 3.1 Gen1 連接埠
y
1 個 HDMI
連接埠
™
y
1 個網路 (RJ45) 連接埠
y
3 個音訊插孔
y
1 個 24-pin ATX 主電源接頭
y
1 個 4-pin ATX 12V 電源接頭
y
4 個 SATA 6Gb/s 接頭
y
1 個 USB 2.0 接頭 (可另支援 2 個 USB 2.0 連接埠)
y
1 個 USB 3.1 Gen1 接頭 (可另支援 2 個 USB 3.1 Gen1 連接埠)
y
1 個 4-pin CPU 風扇接頭
y
1 個 4-pin 系統風扇接頭
y
1 個面板音效接頭
y
2 個系統面板接頭
y
1 個序列埠接頭
y
1 個機殼開啟接頭
y
1 個清除 CMOS 功能跳線
y
NUVOTON NCT5563 控制晶片
處理器/ 系統溫度偵測
y
處理器/ 系統風扇速度偵測
y
處理器/ 系統風扇速度控制
y
Mini-ITX 尺寸
y
6.7 英吋 x 6.7 英吋 (17.0 公分 x 17.0 公分)
y
1x 128 Mb 記憶體
y
UEFI AMI BIOS
y
ACPI 5.0, PnP 1.0a, SM BIOS 2.8
y
多國語
y
接下頁
擴充模組搭載 Intel
2.1 、 2.1+EDR 、 3.0 、 4.0 、 BLE 、 4.2
®
雙頻無線 AC 8260 晶
®
