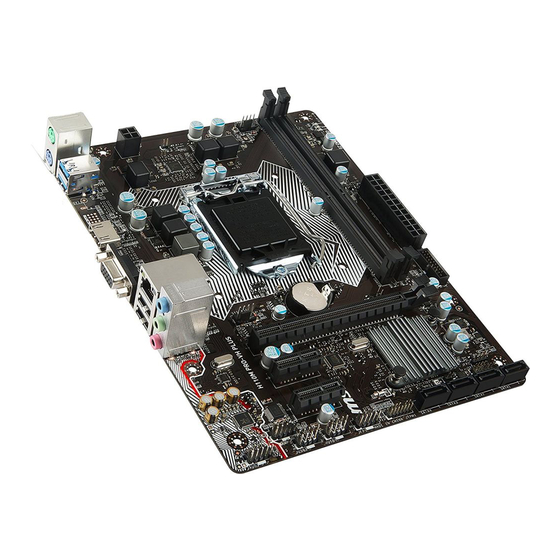

MSI H110M PRO-VD PLUS Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Thank you for purchasing the MSI
PRO-VD PLUS/ H110M PRO-VH
information about board layout, component overview and
BIOS setup.
Contents
Safety Information ........................................................................................... 2
Specifications ................................................................................................... 3
Rear I/O Panel ................................................................................................. 6
LAN Port LED Status Table ................................................................................6
Overview of Components ................................................................................ 7
CPU Socket .........................................................................................................8
DIMM Slots .........................................................................................................9
PCI_E1~3: PCIe Expansion Slots........................................................................9
SATA1~4: SATA 6Gb/s Connectors ...................................................................10
JFP1, JFP2: Front Panel Connectors ...............................................................10
JPWR1~2: Power Connectors ..........................................................................11
JUSB1~2: USB 2.0 Connectors ........................................................................11
JUSB3: USB 3.1 Gen1 Connector .....................................................................12
JAUD1: Front Audio Connector ........................................................................12
JCOM1: Serial Port Connector .........................................................................12
CPUFAN, SYSFAN1: Fan Connectors ...............................................................13
JTPM1: TPM Module Connector.......................................................................14
JCI1: Chassis Intrusion Connector ..................................................................14
JBAT1: Clear CMOS (Reset BIOS) Jumper .......................................................15
EZ Debug LED: Debug LED indicators .............................................................15
BIOS Setup ..................................................................................................... 16
Entering BIOS Setup.........................................................................................16
Resetting BIOS .................................................................................................17
Updating BIOS ..................................................................................................17
Software Description ..................................................................................... 18
Installing Drivers ..............................................................................................18
Installing Utilities .............................................................................................18
MYSTIC LIGHT ..................................................................................................19
PLUS. This User Guide gives
7/ 8.1/ 10 .........................................................................18
®
motherboard
®
H110M
Contents
1
Inhaltsverzeichnis
Verwandte Anleitungen für MSI H110M PRO-VD PLUS
Inhaltszusammenfassung für MSI H110M PRO-VD PLUS
- Seite 20 NOTE NOTE...
- Seite 40 NOTE NOTE...
- Seite 61 Danke, dass Sie sich für das MSI H110M PRO-VD PLUS/ ® H110M PRO-VH PLUS Motherboard entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Lay- out, Komponentenübersicht, BIOS-Setup und Softwarein- stallation. Inhalt Sicherheitshinweis ..................2 Spezifikationen ....................3 Rückseite E/A ....................6 LAN Port LED Zustandstabelle ................6...
-
Seite 62: Sicherheitshinweis
Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatische Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 63: Spezifikationen
2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz 1x HDMI Anschluss, unterstützt eine maximale Auflösung ™ ƒ von 4096x2160@24Hz, 2560x1600@60Hz Onboard-Grafik H110M PRO-VD PLUS 1x VGA Anschluss, unterstützt eine maximale Auflösung von ƒ 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz 1x DVI-D Anschluss, unterstützt eine maximale Auflösung ƒ von 1920x1200@60Hz... - Seite 64 PS/2 Maus-Anschluss x1 USB 3.1 Gen1 Anschlüsse x2 HDMI Anschluss x1 (H110M PRO-VH PLUS) ™ Hintere Ein-/ DVI-D Anschluss x1 (H110M PRO-VD PLUS) und Ausgänge VGA Anschluss x1 LAN (RJ45) Anschluss x1 USB 2.0 Anschlüsse x2 Audiobuchsen x3 ATX 24-poliger Stromanschluss x1 ATX 12V 4-poliger Stromanschluss x1 SATA 6Gb/s Anschlüsse x4...
-
Seite 65: Live Update
NETWORK GENIE Intel Extreme Tuning Utility ® Norton Security ™ Google Chrome , Google Toolbar, Google Drive ™ CPU-Z MYSTIC LIGHT CLICK BIOS COMMAND CENTER RAMDISK SURPER CHARGER MSI Exklusive Merkmale FAST BOOT LIVE UPDATE 6 M-CLOUD MYSTIC LIGHT Spezifikationen... -
Seite 66: Rückseite E/A
Rückseite E/A H110M PRO-VH PLUS Line-In Line-Out PS/2 Maus USB 3.1 Gen1 PS/2 USB 2.0 Mic In Tastatur H110M PRO-VD PLUS Line-In Line-Out PS/2 Maus USB 3.1 Gen1 PS/2 DVI-D USB 2.0 Mic In Tastatur LAN Port LED Zustandstabelle Verbindung/ Aktivität... -
Seite 67: Übersicht Der Komponenten
Übersicht der Komponenten CPU Sockel DIMM2 JPWR2 DIMM1 CPUFAN SYSFAN1 EZ Debug LED DVI- D(optional) HDMI(optional) JPWR1 JUSB3 PCI_E1 JBAT1 PCI_E2 JCI1 PCI_E3 JFP2 JCOM1 SATA1 JAUD1 JUSB2 JUSB1 SATA2 SATA3 JFP1 SATA4 JTPM1 Übersicht der Komponenten... -
Seite 68: Cpu Sockel
Ziehen Sie das Netzkabel ab, bevor Sie CPU ein- und ausbauen. Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt. -
Seite 69: Dimm-Steckplätze
DIMM-Steckplätze Setzen Sie bitte ein Speichermodul wie untern gezeigt in den DIMM-Steckplatz ein. Wichtig DVI- D(optional) Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des HDMI(optional) Speichers kleiner sein als die Größe der installierten Speicherkapazität. Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows- Betriebssystem bei 4GB oder weniger liegt. -
Seite 70: Sata1~4: Sata 6Gb/S Anschlüsse
SATA1~4: SATA 6Gb/s Anschlüsse Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA4 SATA3 SATA2 SATA1 Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Motherboard einstecken. -
Seite 71: Jpwr1~2: Stromanschlüsse
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® Übersicht der Komponenten... -
Seite 72: Jusb3: Usb 3.1 Gen1 Anschluss
JUSB3: USB 3.1 Gen1 Anschluss Mit diesem Anschluss können Sie den USB 3.1 Gen1 Anschluss auf dem Frontpanel verbinden. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power Ground No Pin Wichtig Bitte beachten Sie, dass Sie die mit Stromführende Leitung und Erdleitung bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden... -
Seite 73: Cpufan1, Sysfan1: Stromanschlüsse Für Lüfter
CPUFAN1, SYSFAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im Spannungsmodus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. -
Seite 74: Jtpm1: Tpm Anschluss
JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &... -
Seite 75: Jbat1: Steckbrücke Zur Cmos-Löschung (Reset Des Bios)
JBAT1: Steckbrücke zur CMOS-Löschung (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten beibehalten CMOS-Daten löschen/ Reset des BIOS... -
Seite 76: Bios-Setup
Während des BOOT-Vorgangs drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS. -
Seite 77: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer. -
Seite 78: Softwarebeschreibung
Installation von Treibern Starten Sie Ihren Computer mit Windows 7/ 8.1/ 10. ® Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste. -
Seite 79: Mystic Light
MYSTIC LIGHT MYSTIC LIGHT ermöglicht Ihnen die Steuerung der LED-Beleuchtung des Motherboards und der Grafikkarten. Alle LEDs (All LED) - Steuert alle LEDs auf dem Motherboard und den Grafikkarten. Jede LED (Each LED) - Jede LED-Segment auf dem Mainboard und der Grafikkarte wird getrennt gesteuert. -
Seite 80: Anmerkung
Anmerkung Anmerkung... - Seite 100 Note Note...
- Seite 104 2 个 USB 3.1 Gen1 端口 1 个 HDMI 端口 (H110M PRO-VH PLUS) ™ 后置面板接口 1 个 DVI-D 端口 (H110M PRO-VD PLUS) 1 个 VGA 端口 1 个 LAN (RJ45) 端口 2 个 USB 2.0 端口 3 个 音频插孔 1 个 24-pin ATX 主电源接口...
- Seite 105 SUPER CHARGER 微星云 虚拟内存盘 软件 小型企业基本信息 Intel ® 网络�� 英特尔 至尊调试实用程序 ® Norton™ 保障 Google 浏览器™, Google 工具栏, Google 云端硬盘 CPU-Z 动态RGB LED炫光系统 图形化BIOS COMMAND CENTER 虚拟内存盘 MSI 特殊功能 SURPER CHARGER 快速启动 LIVE UPDATE 6 更新软件 微星云 动态RGB LED炫光系统 规格...
-
Seite 106: 后置 I/O 面板
后置 I/O 面板 音频输入 H110M PRO-VH PLUS 音频输出 PS/2 鼠标 USB 3.1 Gen1 PS/2 键盘 麦克风输入 USB 2.0 音频输入 H110M PRO-VD PLUS 音频输出 PS/2 鼠标 USB 3.1 Gen1 PS/2 键盘 USB 2.0 麦克风输入 DVI-D LAN 端口 LED 状态表 连线/ 工作灯号 速度灯号... -
Seite 107: 组件概述
组件概述 CPU 底座 DIMM2 JPWR2 DIMM1 CPUFAN SYSFAN1 EZ Debug LED DVI- D(optional) HDMI(optional) JPWR1 JUSB3 PCI_E1 JBAT1 PCI_E2 JCI1 PCI_E3 JFP2 JCOM1 SATA1 JAUD1 JUSB2 JUSB1 SATA2 SATA3 JFP1 SATA4 JTPM1 组件概述... - Seite 120 Note Note...
- Seite 140 NOTE NOTE...
- Seite 160 Note Note...
- Seite 162 MSI će poštovati zahtev o preuzimanju ovakvih Союза (ЕС) по предотвращению загрязнения proizvoda kojima je istekao vek trajanja, koji окружающей среды использованным imaju MSI oznaku i koji su prodati u EU. Ove электрическим и электронным оборудованием proizvode možete vratiti na lokalnim mestima (директива WEEE 2002/96/EC), вступающей...
