MSI H110M PRO-VD Kurzanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Thank you for purchasing the MSI
PRO-VD/ H110M PRO-VH/ H110M
gives information about board layout, component overview
and BIOS setup.
Contents
Safety Information ............................................................................................ 2
Specifications ................................................................................................... 3
Rear I/O Panel ................................................................................................... 6
LAN Port LED Status Table ................................................................................6
Overview of Components ............................................................................... 7
CPU Socket ........................................................................................................8
DIMM Slots .........................................................................................................9
PCI_E1~3: PCIe Expansion Slots .......................................................................9
SATA1~4: SATA 6Gb/s Connectors .................................................................10
JFP1, JFP2: Front Panel Connectors ...............................................................10
JPWR1~2: Power Connectors ..........................................................................11
JUSB1: USB 2.0 Connector ..............................................................................11
JUSB3: USB 3.1 Gen1 Connector ....................................................................12
JAUD1: Front Audio Connector ........................................................................12
JCOM1: Serial Port Connector .........................................................................12
CPUFAN1, SYSFAN1: Fan Connectors ...........................................................13
JTPM1: TPM Module Connector.......................................................................14
JCI1: Chassis Intrusion Connector ...................................................................14
JBAT1: Clear CMOS (Reset BIOS) Jumper .....................................................15
EZ Debug LED: Debug LED indicators .............................................................15
BIOS Setup ...................................................................................................... 16
Entering BIOS Setup.........................................................................................16
Resetting BIOS .................................................................................................17
Updating BIOS ..................................................................................................17
Software Description ..................................................................................... 18
Installing Drivers ...............................................................................................18
Installing Utilities ...............................................................................................18
7/ 8.1/ 10 ...........................................................................18
®
motherboard
®
PRO-D. This User Guide
H110M
Contents
1
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für MSI H110M PRO-VD
Inhaltszusammenfassung für MSI H110M PRO-VD
- Seite 55 H110M PRO-VD/ H110M Danke, dass Sie sich für das MSI ® PRO-VH/ H110M PRO-D Motherboard entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Lay- out, Komponentenübersicht, BIOS-Setup und Softwarein- stallation. Inhalt Sicherheitshinweis................... 2 Spezifikationen ....................3 Rückseite E/A ....................6 LAN Port LED Zustandstabelle ................6 Übersicht der Komponenten ................
-
Seite 56: Sicherheitshinweis
Sicherheitshinweis ● Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatische Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ● Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 57: Spezifikationen
1x HDMI™ Anschluss, unterstützt eine maximale Auflösung von 4096x2160@24Hz, 2560x1600@60Hz (H110M PRO-VH) ● 1x DVI-D Anschluss, unterstützt eine maximale Auflösung Onboard-Grafik von 1920x1200@60Hz (H110M PRO-VD/ H110M PRO-D) ● 1x VGA Anschluss, unterstützt eine maximale Auflösung von 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz (H110M PRO-VH/ H110M PRO-VD) Intel H110 Chipsatz ®... - Seite 58 PS/2 Tastatur-/ Maus-Combo-Anschluss x1 ● USB 2.0 Anschlüsse x4 ● HDMI Anschluss x1 (H110M PRO-VH) ™ ● DVI-D Anschluss x1 (H110M PRO-VD/ H110M PRO-D) Hintere Ein-/ und Ausgänge ● VGA Anschluss x1 (H110M PRO-VH/ H110M PRO-VD) ● LAN (RJ45) Anschluss x1 ●...
- Seite 59 Fortsetzung der vorherigen Seite ● Treiber ● COMMAND CENTER ● LIVE UPDATE 6 ● FAST BOOT ● SUPER CHARGER ● M-CLOUD Software ● RAMDISK ● Intel Small Business Basics ® ● NETWORK GENIE ● Intel Extreme Tuning Utility ® ● Norton Security ™...
-
Seite 60: Rückseite E/A
Rückseite E/A H110M PRO-VH Line-in Line-out PS/2 USB 2.0 USB 2.0 USB 3.1 Gen1 Mic in H110M PRO-VD/ H110M PRO-D Line-in Line-out PS/2 USB 2.0 USB 3.1 Gen1 USB 2.0 DVI-D Mic in (H110M PRO-VD) LAN Port LED Zustandstabelle Verbindung/ Aktivität... -

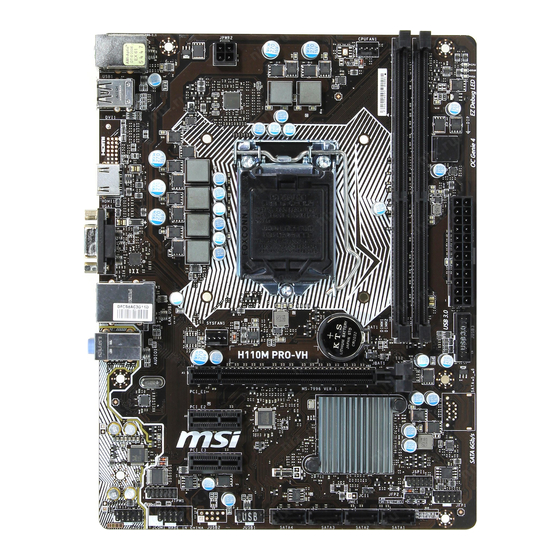

Seite 61: Übersicht Der Komponenten
Übersicht der Komponenten CPU Sockel DIMM2 JPWR2 DIMM1 CPUFAN1 SYSFAN1 EZ Debug LED JPWR1 JUSB3 PCI_E1 JBAT1 PCI_E2 JCI1 PCI_E3 JFP2 JTPM1 JFP1 JAUD1 JCOM1 SATA1 SATA2 JUSB1 SATA3 SATA4 Übersicht der Komponenten... -
Seite 62: Cpu Sockel
Ziehen Sie das Netzkabel ab, bevor Sie CPU ein- und ausbauen. ● Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt. ●... -
Seite 63: Dimm-Steckplätze
DIMM-Steckplätze Setzen Sie bitte ein Speichermodul wie untern gezeigt in den DIMM-Steckplatz ein. Wichtig ● Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. ● Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows- Betriebssystem bei 4GB oder weniger liegt. -
Seite 64: Sata1~4: Sata 6Gb/S Anschlüsse
SATA1~4: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA4 SATA3 SATA2 SATA1 Wichtig ● Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. SATA-Kabel hat identische Stecker an beiden Enden. -
Seite 65: Jpwr1~2: Stromanschlüsse
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground ● (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie ● bitte die MSI SUPER CHARGER Software. ® Übersicht der Komponenten... -
Seite 66: Jusb3: Usb 3.1 Gen1 Anschluss
JUSB3: USB 3.1 Gen1 Anschluss Mit dieser Anschluss können Sie den USB 3.1 Gen1 Anschluss auf dem Frontpanel verbinden. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power Ground No Pin Wichtig Bitte beachten Sie, dass Sie die mit Stromführende Leitung und Erdleitung bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden... -
Seite 67: Cpufan1, Sysfan1: Stromanschlüsse Für Lüfter
CPUFAN1, SYSFAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im Spannungsmodus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. -
Seite 68: Jtpm1: Tpm Anschluss
JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &... -
Seite 69: Jbat1: Steckbrücke Zur Cmos-Löschung (Reset Des Bios)
JBAT1: Steckbrücke zur CMOS-Löschung (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Seite 70: Bios-Setup
Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. ● Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS- Taste und drücken OK. Das System startet neu und geht direkt ins BIOS. Klicken Sie auf GO2BIOS Aktivieren Sie die GO2BIOS Funktion (Boot >... -
Seite 71: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer. -
Seite 72: Softwarebeschreibung
Installation von Treibern Starten Sie Ihren Computer mit Windows 7/ 8.1/ 10. ® Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste. - Seite 146 MSI će poštovati zahtev o preuzimanju Союза (ЕС) по предотвращению загрязнения ovakvih proizvoda kojima je istekao vek trajanja, окружающей среды использованным koji imaju MSI oznaku i koji su prodati u EU. Ove электрическим и электронным proizvode možete vratiti na lokalnim mestima оборудованием (директива WEEE 2002/96/ za prikupljanje.
