M2_1: Slot du module M.2 Wi-Fi/ Bluetooth

Ce slot est à utiliser pour la connexion du module M.2 Wi-Fi/ Bluetooth. Veuillez
suivre les étapes ci-dessous pour installer le module Wi-Fi/ Bluetooth (proposé en
option).

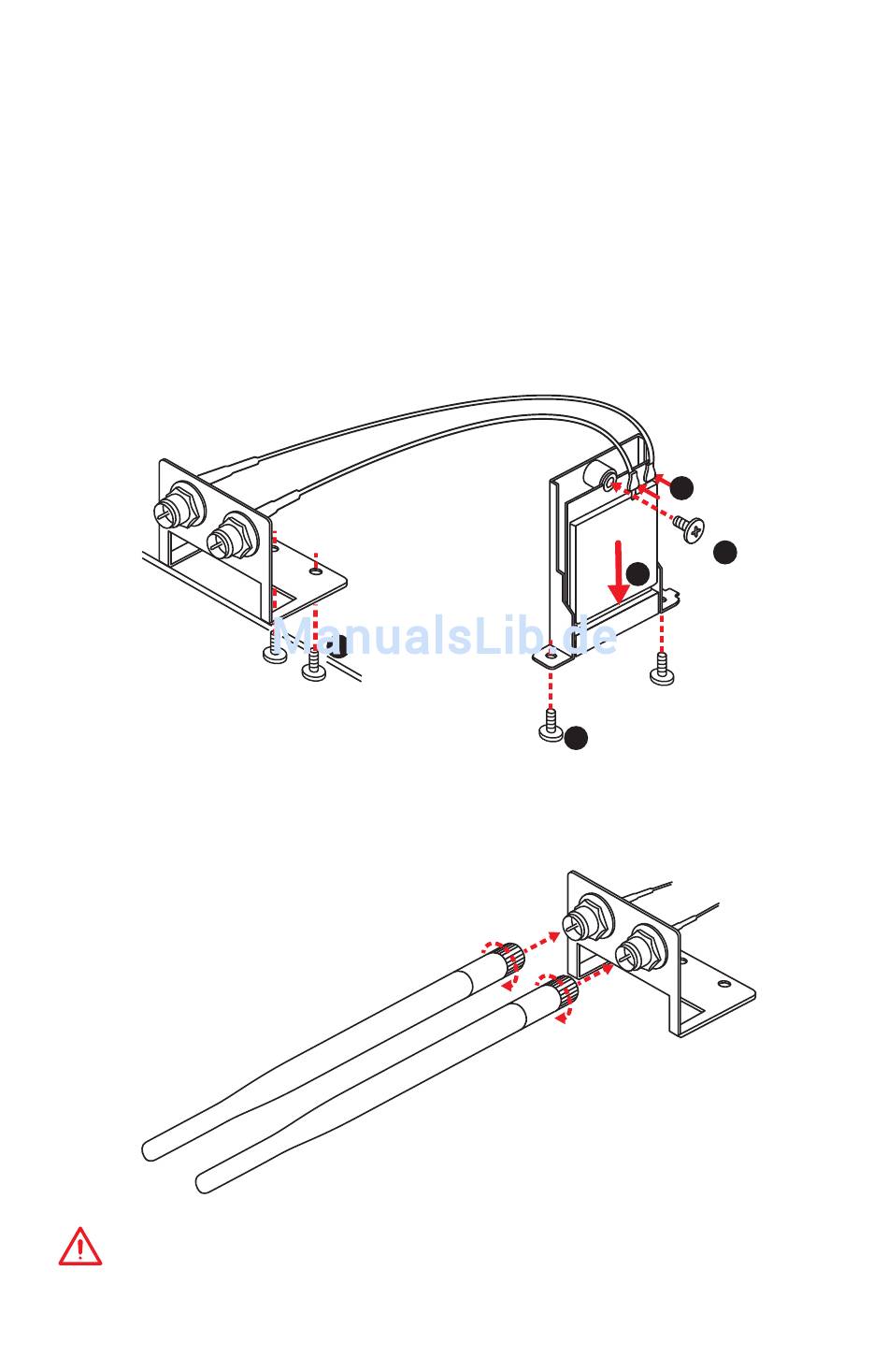

1. Fixez le support du module Wi-Fi/ Bluetooth au slot M2_1 à l' aide de
deux vis.
2. Fixez le support de l' antenne au panneau arrière à l' aide de deux vis.
3. Insérez le module Wi-Fi/ Bluetooth dans le slot M2_1.
4. Sécurisez le module Wi-Fi/ Bluetooth dans son support à l' aide d' une vis.
5. Branchez les câbles de l' antenne au module Wi-Fi/ Bluetooth.
Installer antennes
1. Vissez fermement les antennes aux connecteurs dédiés, comme illustré ici.
2. Orientez les antennes.
Important
Le kit d' installation du module Wi-Fi/ Bluetooth est proposé en option.
8
Vue d' ensemble des composants
2
5
4
3
1
