Variantes De Montage - MHZ 04-2112 Montage- Und Bedienungsanleitung

Dachfenster-Kassetten-Rollo

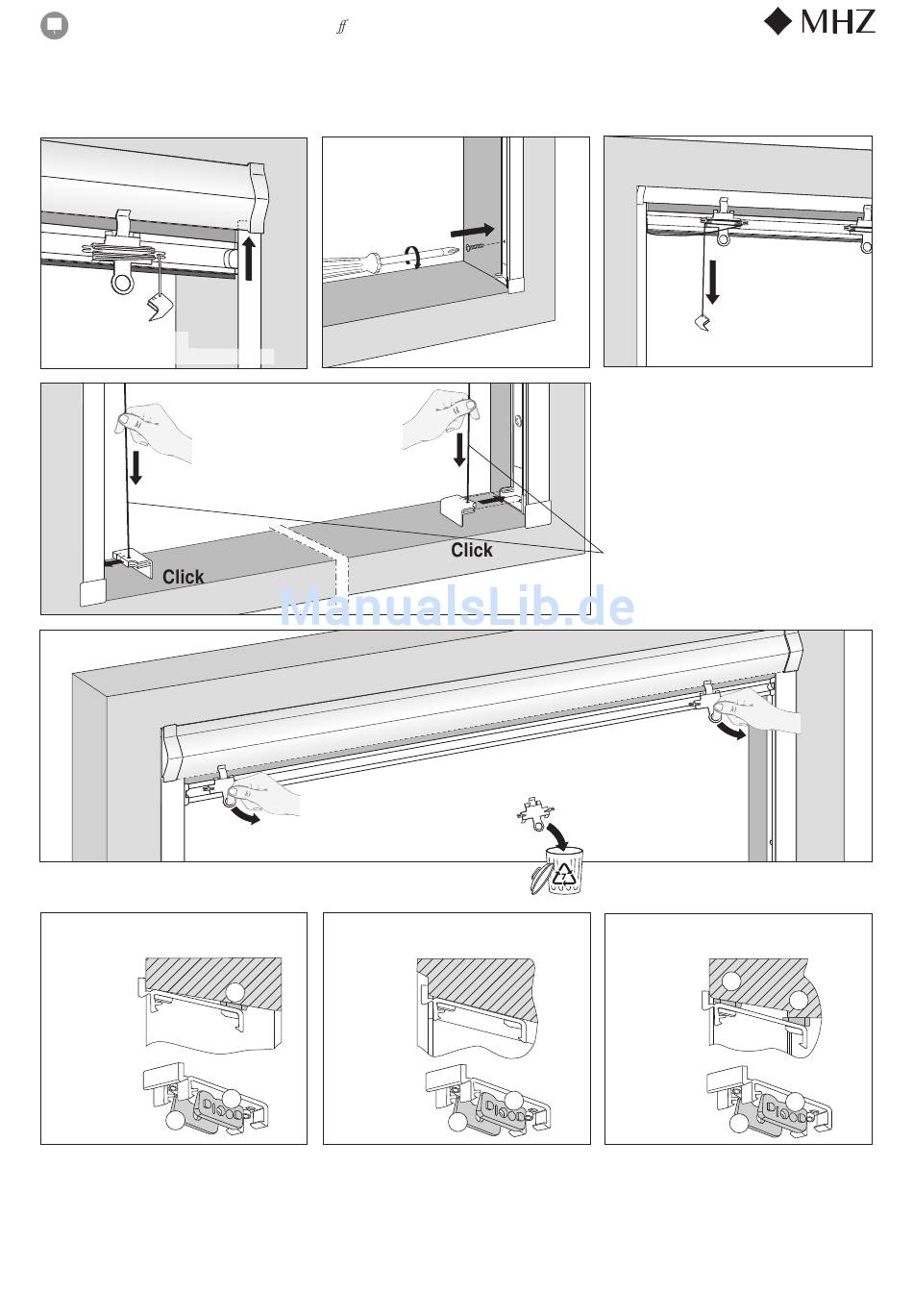

Endmontage Standard, Velux GGU vor 2000, Velux 96°
6.
Führungsschienen
vorsichtig einschieben.
Introduire les coulisses avec précaution
9.
spannen
tendre
10.
Montageclip-Varianten
Velux 100°
(Füllplatte 1 verwenden)
(utiliser cale 1)
1
Technische Änderungen vorbehalten, Ausgabe 11.2016
Sous réserve de modifications techniques, édition 11.2016
| Store enrouleur à co re pour fenêtre de toit
6.
9.
spannen
tendre
11.

Variantes de montage

Velux 105°
(Füllplatte 1+2 entfernen)
(retirer cales
1 + 2)
1
2
Assemblage final standard, Velux GGU jusqu'à 2000, Velux 96°
7.
10.
Beachten: Schnüre nicht verdrehen
Attention: les cordons ne doivent pas subir
de torsion
Roto 100° schräger Rahmen
(Füllplatte 1+2 verwenden)
Roto 100° cadre
en biais (utiliser
cales 1 + 2)
2
1
8.
Schnüre lösen
Libérer les cordons
11.
1
1
2
2
1
3
