Montage Führungsschiene - Mhz Rollo R 04 Montage- Und Bedienungsanleitung

Rollo R_04 |
Store enrouleur R_04

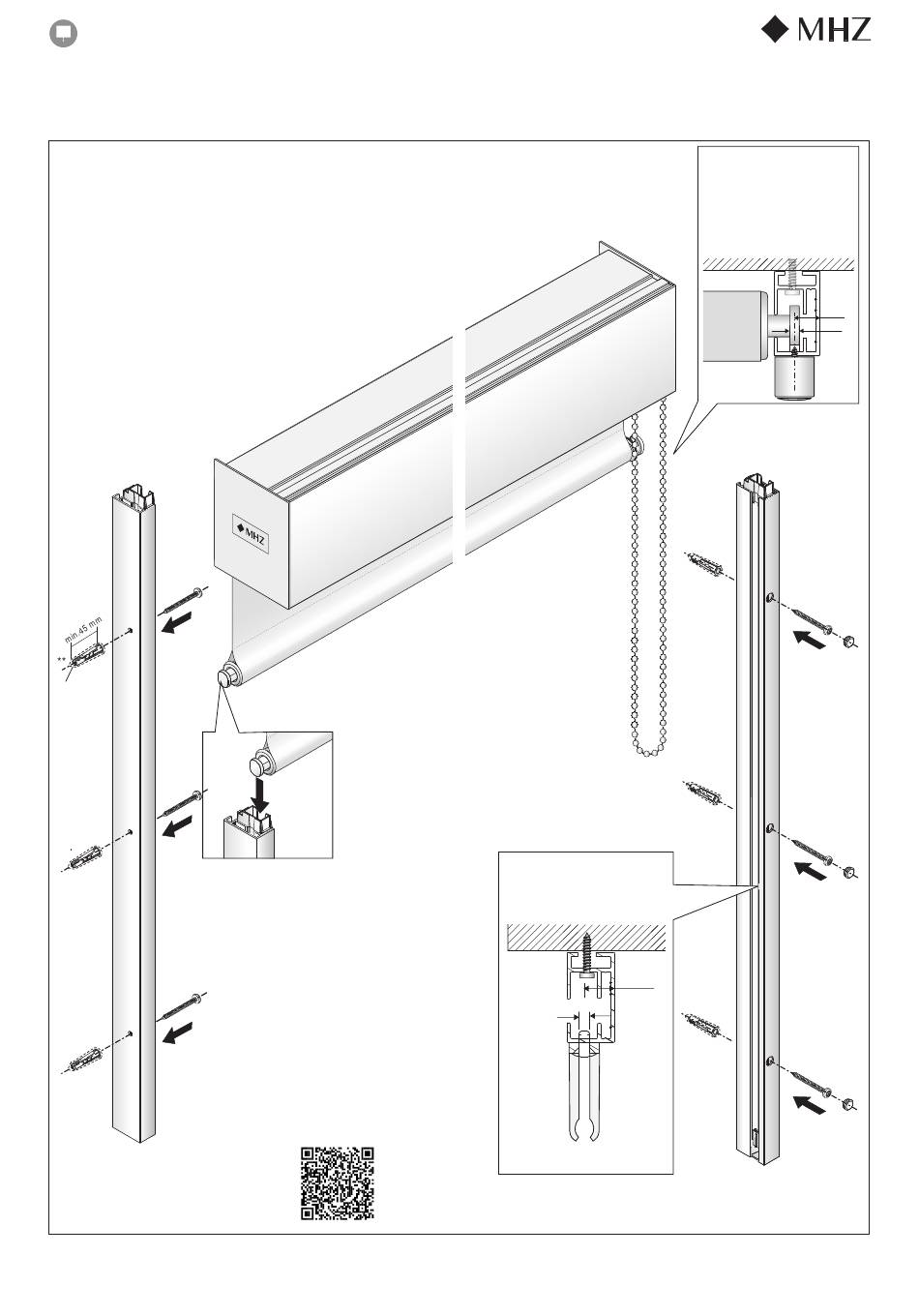

Montage Führungsschiene
Montage des coulisses de guidage
Guide rail installation
Führung Fallstab
Guidage barre de lestage
Weighted rod guide
Nische
niche
Recess
1.
Bohrung
ø 6 mm
perçage
ø 6 mm
Drill hole
ø 6 mm
1.
1.
4
| Roller Blind R_04
2.
**
Wand
mur
Wall
Montagehinweis: Kurbel
nur in diesem Bereich möglich.
Conseil de montage : Manivelle
possible uniquement dans cette zone.
Installation note: Crank
only possible in this area
11 mm
Ø 4 mm
Technische Änderungen vorbehalten, Ausgabe 04.2023
Sous réserve de modifications techniques, édition 04.2023
Subject to technical changes, Edition 04.2023
Montagehinweis: Kindersicherheitsvor-
vorrichtung bei Metall- und Objektkette
nur in diesem Bereich möglich.
Conseil de montage : dispositif de sécurité
enfant pour chaînette métallique et chaînette
sans fin PVC, possible uniquement à cet
emplacement.
Installation note: Child safety system only pos-
sible in this area with metal chain and ope-
ration chain without safety breaking system
9,5 mm
Ø 2 , 5
1.
1.
1.
