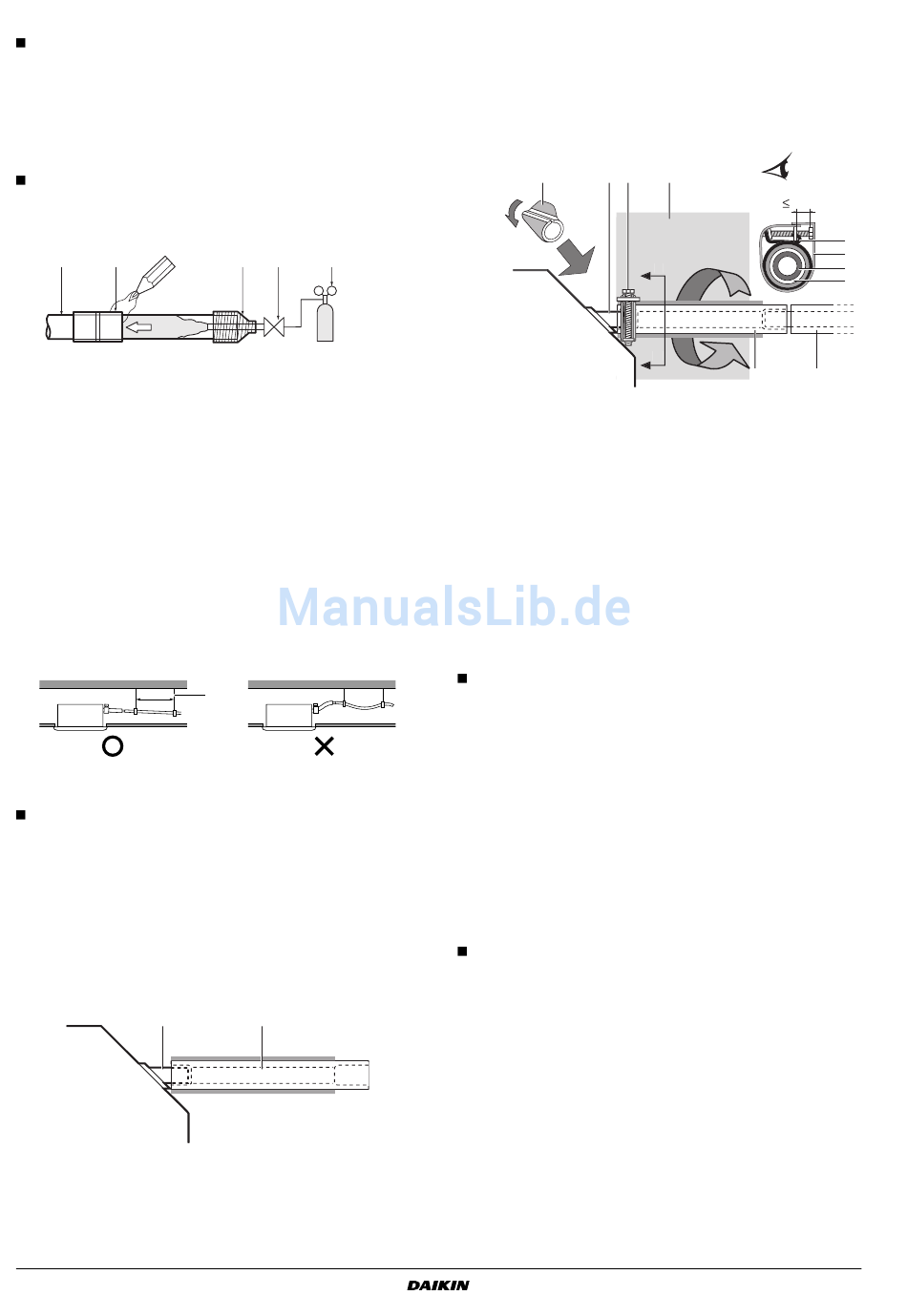

Vorsichtsmaßnahmen bei Lötarbeiten
Sorgen Sie für eine Stickstoffzufuhr, wenn Sie Lötarbeiten
durchführen.
Wenn Sie beim Löten keinen Stickstoff zuführen oder keinen
Stickstoff in die Rohrleitungen einleiten, werden große Mengen
oxidierten Films erzeugt, der die Innenseite der Rohrleitungen
bedeckt. Dies hat negative Auswirkungen auf Ventile und
Verdichter im Kältemittelsystem und verhindert einen normalen
Betrieb.
Wenn Sie Lötarbeiten durchführen, während Sie Stickstoff in die
Rohrleitungen einleiten, muss der Stickstoffdruck mit Hilfe eines
Druckminderungsventils auf 0,02 MPa gesetzt werden (=gerade
so viel, dass man es auf der Haut spüren kann).
1 2
6
1 Kältemittellrohre
2 Zu verlötendes Teil
3 Klebeband
4 Handventil
5 Druckminderungsventil
6 Stickstoff
V K
ERLEGEN DER ONDENSATLEITUNGEN

Installation der Kondensatleitung

Richten Sie die Kondensatleitung wie in der Abbildung gezeigt aus,
und ergreifen Sie Maßnahmen gegen Kondensatbildung. Falsch
ausgerichtete Leitungen können zum Austreten von Kondensat
führen, sodass Möbel und andere Gegenstände möglicherweise naß
werden.
1-1.5 m
1 Hängebalken
Installieren Sie die Kondensatleitungen.
- Verlegen Sie die Leitungen so kurz wie möglich und bei einer
Neigung von mindestens 1/100 nach unten, so dass sich
kein Knie in der Leitung bildet, in dem Luft eingeschlossen
werden kann.
- Verlegen Sie die Leitungen in einer Länge, die der der
Anschlußleitung entspricht oder länger ist als diese
(Vinylleitung von 25 mm Nenndurchmesser und 32 mm
Außendurchmesser).
- Schieben Sie den mitgelieferten Kondensatschlauch so weit
wie möglich über den Ablaufstutzen.
1
1 Ablaufstutzen (an der Einheit angebracht)
2 Kondensatschlauch (liegt der Einheit bei)
Installationsanleitung
5
3 4 5
6
1
2
- Ziehen Sie die Metallklemme an, bis der Schraubkopf
weniger als 4 mm von der Metallklemme entfernt ist, wie in
der Abbildung dargestellt.
- Befestigen Sie die mit der Einheit gelieferte Kondensat-
Dichtlinse (4) über dem unbedeckten Teil des Ablaufstutzens
(= zwischen Kondensatschlauch und Gehäuse des Geräts),
nachdem Sie die Überprüfung der Kondensatleitung
abgeschlossen haben.
4 1 3
A
A'
1 Ablaufstutzen (an der Einheit angebracht)
2 Kondensatschlauch (liegt der Einheit bei)
3 Metallklemme (liegt der Einheit bei)
4 Dichtlinse (liegt der Einheit bei)
5 Große Dichtlinse (liegt der Einheit bei)
6 Kondensatleitung (bauseitig)
- Wickeln Sie die mitgelieferte große Dichtlinse zur Isolierung
über die Metallklemme und den Kondensatschlauch und
befestigen Sie sie mit den Klemmschellen.
- Isolieren Sie die im Gebäude befindliche komplette
Kondensatleitung (bauseitig).
- Kann der Kondensatschlauch nicht ausreichend geneigt
werden, bringen Sie eine Steigrohrleitung in der
Kondensatleitung an (bauseitig).
Verlegen der Leitungen (Siehe Abbildung 7)
1 Deckenplatte
2 Aufhängung
3 Veränderbarer Bereich
4 Steigrohrleitung (Nenndurchmesser der Vinylleitung =
25 mm)
5 Kondensatschlauch (liegt der Einheit bei)
6 Metallklemme (liegt der Einheit bei)
- Schließen Sie den Kondensatschlauch an die
Steigrohrleitungen an, und isolieren Sie sie.
- Schließen Sie den Kondensatschlauch an den
Kondensatauslaß an der Inneneinheit an, und ziehen Sie ihn
mit der Klemmschelle fest.
Vorsichtsmaßnahmen
- Installieren Sie die Steigrohrleitungen in einer Höhe die
weniger als 675 mm beträgt.
- Installieren Sie die Steigrohrleitungen in einem rechten
Winkel zur Inneneinheit und nicht mehr als 300 mm von der
Einheit entfernt.
- Installieren Sie den Kondensatschlauch eben oder leicht
nach oben geneigt (≤75 mm), um Luftblasen zu verhindern.
A-A'
5
4 mm
2 6
FCQ35~140C7VEB + FCQH71~140D7VEB
Split-Baureihe Klimageräte
4PW48326-1
3
5
1
2
