Montage der Rahmenblende

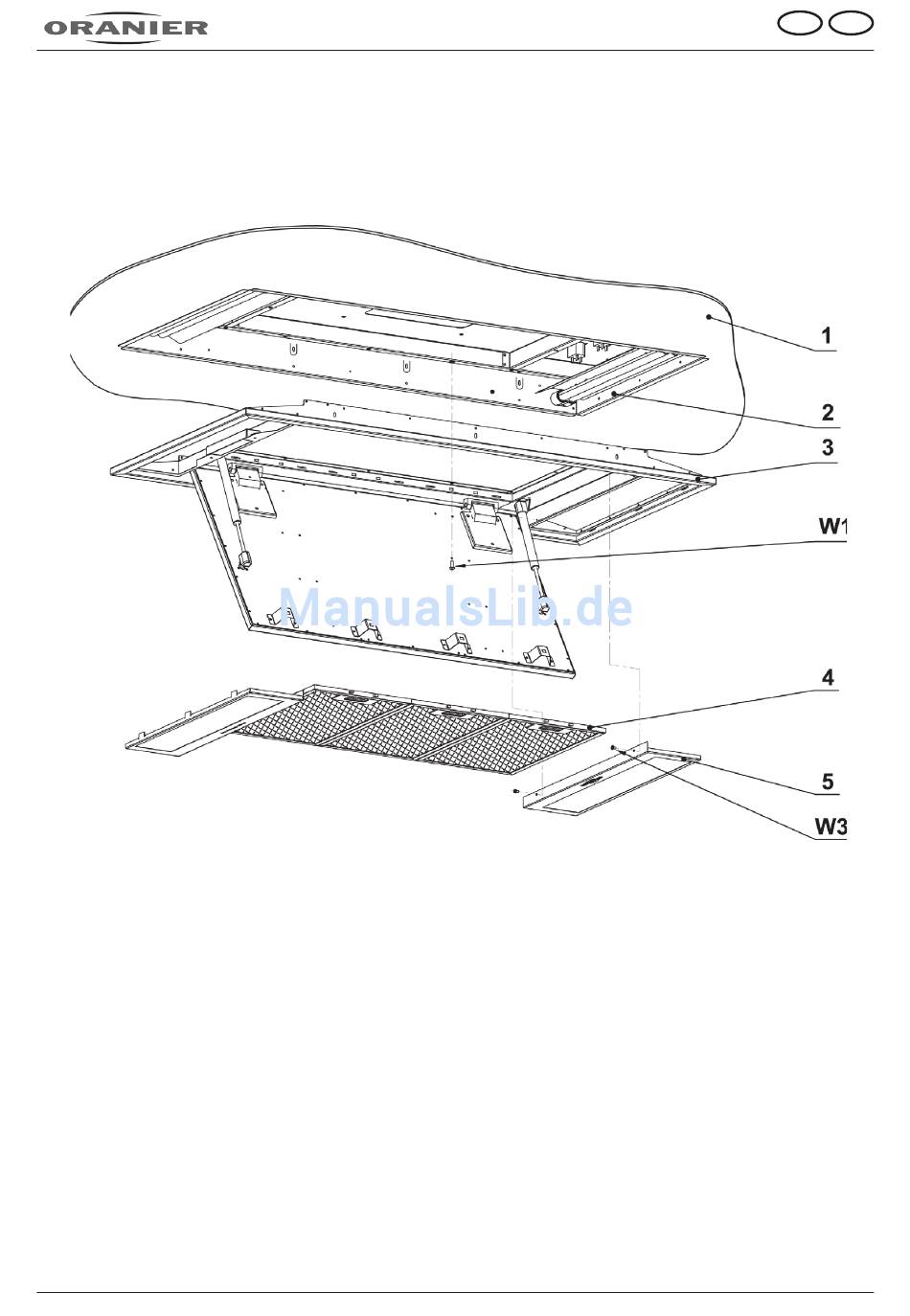

Abb. 18
Setzen Sie die Rahmenblende (3, Abb. 18) in das
Deckenlüftergehäuse (2, Abb. 18) ein und befestigen sie
es mit insgesamt 12 Schrauben M5 x 10 (W1, Abb. 18).
Anschließend beide Leuchtenabdeckungen (5, Abb. 18)
einsetzen und mit jeweils 2 Schrauben Ø 3,9 x 9,5 (W3,
Abb. 18) befestigen.
Abschließend noch die 3 Metallfettfilter (4, Abb. 18) ein-
setzen.
1 - Abgehangene Zwischendecke (Holz,
Gipskarton)
2 - Deckenlüftergehäuse fest montiert
3 - Rahmenblende
4 - Metallfettfilter
5 - Leuchtenabdeckung
W1 - Schraube M5 x 10
W3 - Schraube Ø 3,9 x 9,5
