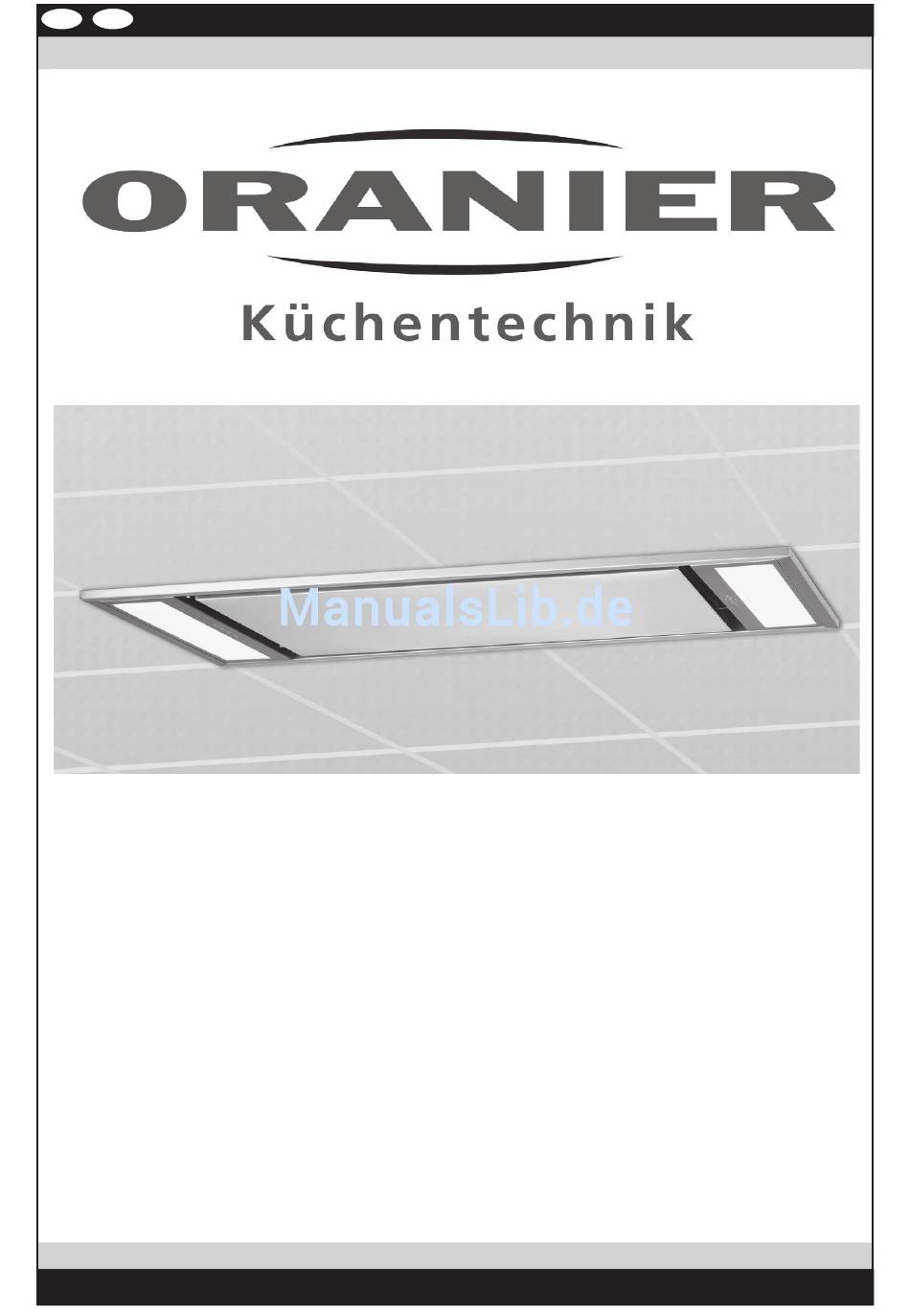

- Seite 1 Bedienungs- und Installationsanleitung Deckenlüfter mit IR-Fernbedienung Modula Erweiterungselement 100 x 50 cm Modula 4051543009773 / 4051543009780 8756 04 · 8758 04 · 1062...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und Bedienung der Haube zuverlässige Technik, Funktionalität und ansprechendes Bedieneinheit/Fernbedienung Design. Welche Leistungsstufe soll gewählt werden? 4 Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein-... -
Seite 3: Sicherheitshinweise
Bei bereits verwendetem Öl steigt das Risiko der Selbst- entzündung. • Sonstige Arbeiten mit offener Flamme sind nicht gestattet. Sie könnten einen Brand auslösen und die Metallfettfilter Deckenlüfter "Modula" Abb. 1 oder sonstige Teile beschädigen. Ausgenommen ist die sachgemäße Benutzung eines 1 Abdeckung Randabsaugung Gasherdes. -
Seite 4: Bedienung Der Haube
Bedienung der Haube Leistungsanzeige (Leistungsstufe 1 gewählt) IR-Sensor Elektronische Steuerung Leistungsanzeige / Fernbedienung Die Leistungsanzeige befindet sich an der Unterseite des Gerätes. Arbeitet das Gerät in Leistungsstufe 1 leuchtet 1 Gerätemotor ein- / ausschalten LED, arbeitet das Gerät in Leistungsstufe 2 leuchten 2 LED, usw. (Abb. 2). Dieses Gerät wird bequem ausschließlich über die mitgelieferte IR-Fernbedienung gesteuert. -
Seite 5: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Metallfettfilter reinigen (Fortsetzung) Achtung: Abb. 3a Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netzstecker zu ziehen bzw. die Sicherung auszu- schalten oder herauszuschrauben! Wartungsintervalle Die Metallfettfilter Eine regelmäßige Wartung der Dunstabzugshaube ist unbe- sind jetzt sichtbar dingt erforderlich, um die Leistungsfähigkeit des Gerätes und zugänglich. -
Seite 6: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Aktivkohlefilter austauschen Filter-Typ KSC 100 (nur bei Umluftbetrieb) 1. Netzstecker ziehen bzw. Sicherung ausschalten! 2. Abdeckung der Randabsaugung herausklappen (Abb. 4a; (1)). 3. Betätigen Sie die Griffleiste der Metallfettilter (Abb. 4b; (2)). Anschließend können die Metallfettfilter nach unten abgenommen werden (Abb. 4b (3)). 4. - Seite 7 Abb. 4d: Aktivkohlefilter Abb. 4e:...
-
Seite 8: Leuchtmittel Austauschen
Leuchtmittel austauschen Austauschleuchtmittel können über den Fachhandel • Netzstecker ziehen bzw. Sicherung bezogen werden. ausschalten! Achten Sie beim Kauf darauf, dass die zulässige Leistung (W-Angabe) und die Angabe der Spannung (V-Angabe) mit den Daten des verbrauchten Leuchtmittels übereinstimmen! Die in diesem Gerät verbauten Leuchtmittel tragen die Bezeichnung "2G-11 KLD-L 36W" Abb. 5a Öffnen Sie die Abdeckung der Randabsaugung (Abb. - Seite 9 Leuchtmittel austauschen (Fortsetzung) Achtung: Sorgen Sie beim freihändigen Arbeiten Verhindern Sie, dass das defekte Leuchtmittel beim auf einer Leiter unbedingt für entsprechende Herausziehen aus der Lampenfassung gegen den Sicherheitsmaßnahmen und eine zweite Person Haubenkörper prallt und womöglich bricht, in dem Sie zum Sichern der Leiter! das Leuchtmittel mit beiden Händen an den Enden fas- sen (!). Im Zweifelsfall empfehlen wir Ihnen, einen Fach- mann mit dem Austausch des Leuchtmittels zu beauftragen.
-
Seite 10: Im Falle Einer Störung
Im Falle einer Störung Eine Leuchtstofflampe ist ausgefallen: • Bitte tauschen Sie das Leuchtmittel aus. Lesen Sie Die Haube funktioniert überhaupt nicht: dazu bitte auf Seite 6ff. den Abschnitt „Leuchtmittel aus- tauschen”. • Ist die Batterie der IR-Fernbedienung möglicherweise erschöpft? Setzen Sie eine neue Batterie ein und versu- Beide Leuchtstofflampen sind ausgefallen: chen Sie das Gerät erneut in Betrieb zu nehmen. - Seite 11 Entfernen Sie das Leuchtmittel. Die Abdeckung der Elektronikbox kann nach Lösen der 2 (Abb. 6bc, 6d). Verschraubungen abgehoben werden. Jetzt erhalten Sie Zugang zur Platine der Steuerelektronik. Auf dieser befindet Abb. 6c Abb. 6d sich der Halter der Schmelzsicherung. Defekte Sicherung mit der Klinge eines Schraubendrehers vorsichtig heraushebeln.
-
Seite 12: Kundendienst
Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Sie Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst über sich bitte mit dem ORANIER-Kundendienst telefonisch in ein Abluftsystem mit Mauerkasten ins Freie geführt. Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückstän- den und Gerüchen befreit und wieder in die Küche ausgebla-... -
Seite 13: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen Bei Umluftbetrieb muss bei der Montage sichergestellt sein, dass die gefilterte Luft über das Rohrleitungssystem Bei der Montage der Dunstabzugshaube bzw. des wieder in den Raum zurück geleitet wird. Dies muss Deckenlüfters beachten Sie bitte folgende Hinweise: bauseits erfolgen. Hierzu kann z.B. im Trockenbau ein • In Aufstellräumen ohne offene Feuerstelle sollte der entsprechender Auslass vorgesehen werden, wo dann Querschnitt der Zuluftöffnung mindestens so groß... -
Seite 14: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 10 1 - Netzstecker 2 - Motorblock 3 - Absaugöffnung 4 - Hilfsrahmen 5 - Zahnscheibe Ø 5,2 6 - Schraube M5x10 7 - Dübel Ø 10 x 62 8 - Montagewinkel 9 - Gewindestange 8 x 50 10 - Mutter M8 mit Unterlegscheibe 11 - Deckenlüftergehäuse 12 - Gewindestange M8 x 170 13 - Rahmenblende 14 - Metallfettfilter 15 - Leuchtenabdeckung 16 - Schraube Ø 3,9 x 9,5... -
Seite 15: Wichtige Montagehinweise
5. Netzanschluss herstellen (Abb. 14 b) Der Motorkasten kann direkt am Haubenkörper montiert oder auch abgesetzt angeordnet werden (Abb. 14). Zusätzlich ist es auch möglich, eine Deckenhaube Modula und ein Erweiterungselement Modula mit einem gemeinsa- men Motorkasten zu betreiben und mit einem Steuerkabel zu verbinden, so dass beide gemeinsam von einer IR-Fernbedienung aus gesteuert werden können (Abb. - Seite 16 Abb. 12 Abb. 13 Deckenhaube Modula Deckenhaube Modula mit Motorblock und mit Motorblock und Abluftschlauch nach Abluftschlauch seitlich Abluftschlauch oben Motorblock Motorblock Abluftschlauch Haubenkörper Haubenkörper Abb. 14 Anschluss Steuerkabel Anschluss Netzkabel Steuerkabel (max. 8 m) Verbindungskabel für zum Motor Erweiterungselement Abluftschlauch T-Verbinder (Abb. 14 a) (Abb. 14 b) Netz- Netz- anschluss anschluss Anschluss Steuerkabel (Abb. 14d, e) Motorblock Deckenlüfter 1...
- Seite 17 Abb. 14a: Anschluss Steuerkabel am Hauptelement Abb. 14d : Steuerkabel vom Motorblock Abb. 14b: Anschluss Netzkabel Abb. 14e : Anschluss Steuerkabel an das Verlänger- ungskabel Anschluss Beleuchtung für Erweiterungselement Abb. 14c: Anschluss Beleuchtung herstellen (gilt für das Hauptelement)
-
Seite 18: Montage Des Deckenlüftergehäuses In Einer Abgehängten Decke
Montage des Deckenlüfter- gehäuses in einer abgehängten Decke Bestimmen Sie unter Berücksichtigung der notwendigen Abstände (Abb. 9, Seite 10) den Montageort des Decken- lüfters. Erstellen Sie den erforderlichen Ausschnnitt in der abgehan- genen Zwischendecke (3, Abb. 15) gemäß der in Abb. 15 angegebenen Maße. - Seite 19 Montage des Deckenlüftergehäuses in einer abgehängten Decke Abb. 15 Legende - Feste Decke - Montagewinkel - Abgehangene Zwischendecke (Holz, Gipskarton) - Deckenlüftergehäuse K1 - Dübel Ø 10 x 62 S1 - Schraube 8 x 50 S2 - Gewindestange M8 x 170 N1 - Mutter M8 mit Unterlegscheibe...
-
Seite 20: Montage Der Abluftleitung (Deckenlüfter Mit Integriertem Motorblock)
Montage der Abluftleitung (Deckenlüfter mit integriertem Motorblock) Abb. 16 Vor dem Zusammenbau vorgestanzte Öffnung herausbrechen! Legen Sie die spätere Richtung des Abluftrohres (3, Abb. - Abgehangene Zwischendecke (Holz, Gipskarton) 16) fest (senkrecht nach oben bzw. seitlich entlang der - Deckenlüftergehäuse fest montiert Breitseite des Deckenlüfters). Änderung durch versetztes - Abluftrohr Ø 150 mm montieren des Abluftstutzens am Motorblock. - Schlauchbinder 140 - 160 mm Befestigen Sie den Motorblock (5, Abb. -
Seite 21: Montage Der Abluftleitung (Deckenlüfter Mit Abgesetztem Motorblock)
Montage der Abluftleitung (Deckenlüfter mit abgesetztem Motorblock) Abb. 17 Befestigen Sie den Abluftstutzen (5, Abb. 17) mit 2 - Abgehangene Zwischendecke (Holz, Gipskarton) Schrauben (W2, Abb. 17) am Hilfsrahmen (6, Abb. 17). - Deckenlüftergehäuse fest montiert - Abluftrohr Ø 150 mm Befestigen Sie das Abluftrohr (3, Abb. 17) mit dem Schlauchbinder (4, Abb. 17) am Abluftstutzen (5, Abb. 17). - Schlauchbinder 140 - 160 mm - Abluftstutzen Setzen Sie die Einheit aus Hilfsrahmen (6, Abb. -
Seite 22: Montage Der Rahmenblende
Montage der Rahmenblende Abb. 18 Setzen Sie die Rahmenblende (3, Abb. 18) in das - Abgehangene Zwischendecke (Holz, Gipskarton) Deckenlüftergehäuse (2, Abb. 18) ein und befestigen sie es - Deckenlüftergehäuse fest montiert mit insgesamt 12 Schrauben M5 x 10 (W1, Abb. 18). - Rahmenblende Anschließend beide Leuchtenabdeckungen (5, Abb. 18) - Metallfettfilter einsetzen und mit jeweils 2 Schrauben Ø... -
Seite 23: Abmessungen
Abb. 19 Abmessungen Modell „Modula Deckenlüfter" Abb. 20 Abmessungen Modell „Modula Erweiterungselement"... -
Seite 24: Technische Daten
Technische Daten Spannung: 230 V ~ Frequenz: 50 Hz Motorleistung: 250 W Anzahl der Leistungsstufen: Beleuchtung: 2 x 36 W (Leuchtstofflampen 2G-11 KLD-L) Gesamtleistung: 322 W (Anschlusswert) Stromaufnahme: max. 1,57 A Schutzklasse: Max. Luftfördermenge: 850 m 3 /h freiblasend Lautstärke (Schalldruck): (Leistungsstufe 1, Abluftbetrieb) 42 dB(A) Länge Netzanschlusskabel: 1,0 m... -
Seite 25: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! -
Seite 27: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 28 8756 04 · 1062 V1.8...
