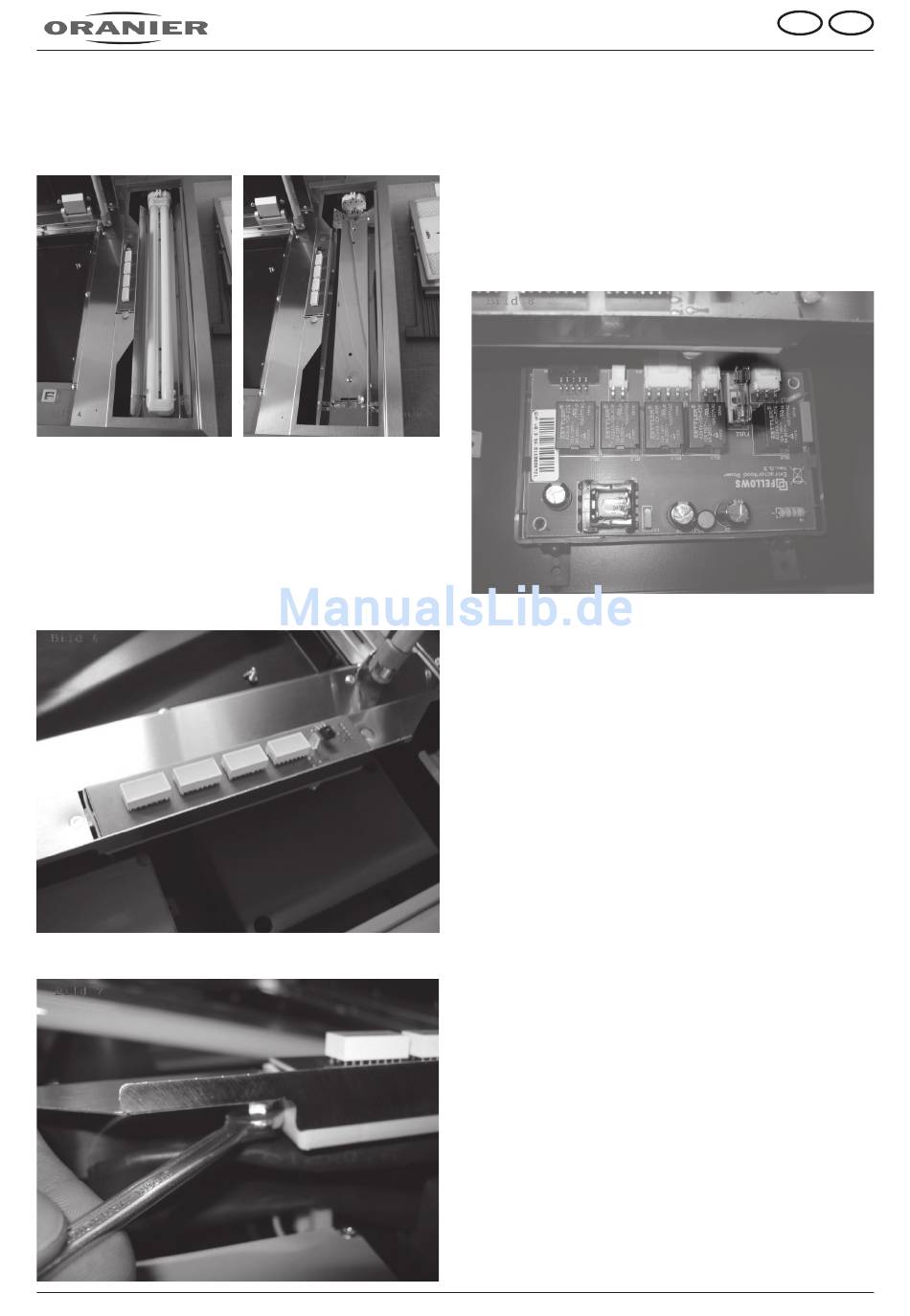

Entfernen Sie das Leuchtmittel (Abb. 6bc, 6d).
Abb. 6c
Lösen Sie die Verschraubungen der Platine mit der
Leistungsanzeige und nehmen Sie die Platine aus der
Halterung. Sie erhalten Zugang zur Abdeckung der
Elektronikbox (Abb. 6e, 6f).
Abb. 6e
Abb. 6f
Abb. 6d
Die Abdeckung der Elektronikbox kann nach Lösen der
2 Verschraubungen abgehoben werden. Jetzt erhalten
Sie Zugang zur Platine der Steuerelektronik. Auf dieser
befindet sich der Halter der Schmelzsicherung.
Defekte Sicherung mit der Klinge eines Schraubendrehers
vorsichtig heraushebeln. Neue Schmelzsicherung mit
etwas Nachdruck in die Halterung einsetzen (Abb. 6g).
Abb. 6g
Zusammenbau:
Anschließend die Abdeckung der Elektronikbox wieder
aufsetzen und mit beiden Gehäuseschrauben befesti-
gen.
Platine mit der Leistungsanzeige wieder an die Halterung
einsetzen und mit den beiden Schrauben befestigen.
Leuchtmttel wieder einsetzen, Leuchtenabdeckung
anbringen und Stromversorgung wieder herstellen.
