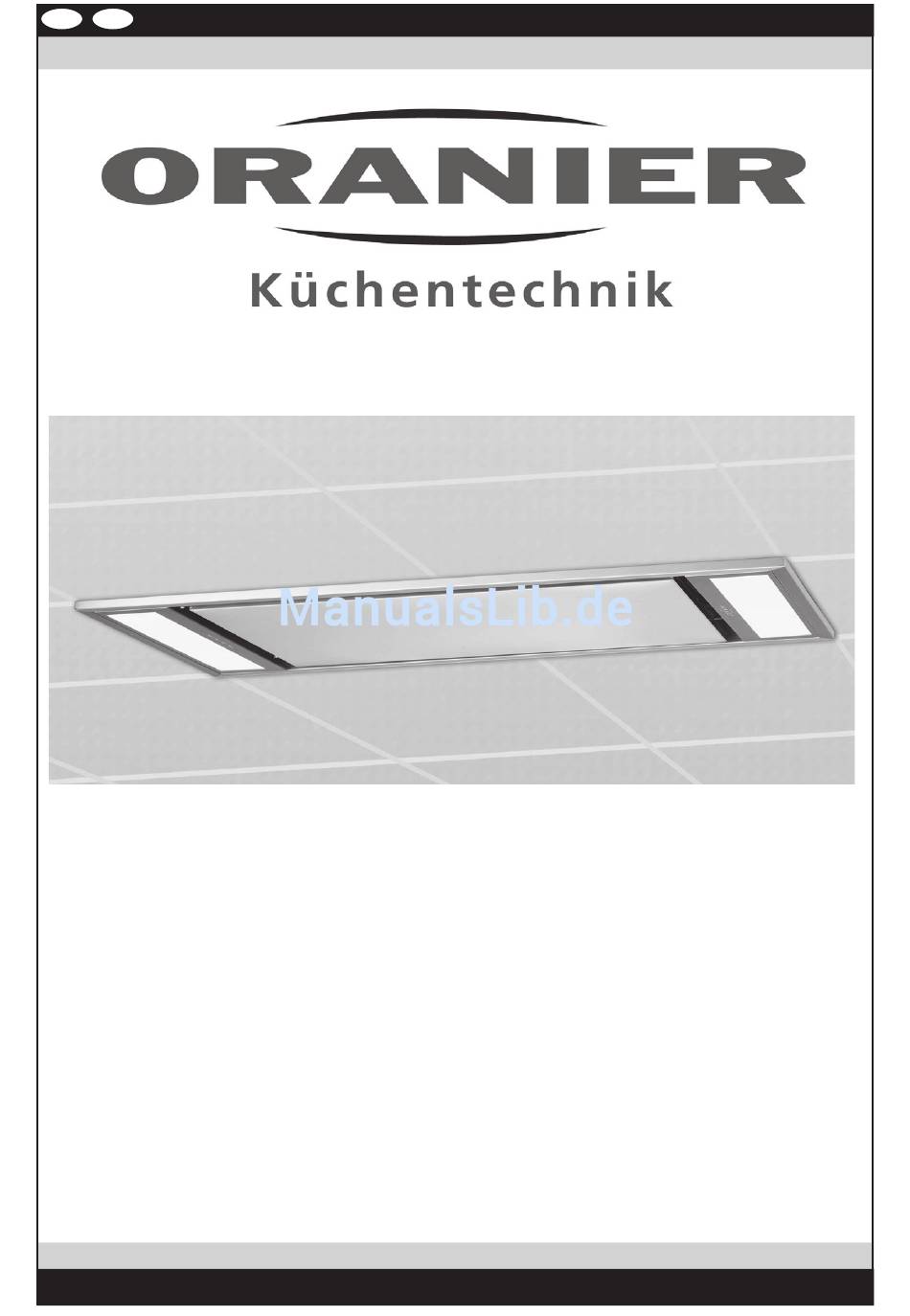

- Seite 1 Bedienungs- und Installationsanleitung Deckenlüfter mit IR-Fernbedienung Modula 4051543044453 8756 11 · 1114...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haus- Sicherheitshinweise haltsgerät entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte Bedienung der Haube und zuverlässige Technik, Funktionalität und anspre- Anzeige Betriebsbereitschaft chendes Design. Leistungsanzeige / Fernbedienung Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. • Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern. -
Seite 4: Ihr Gerät Im Überblick
• Bei Nichtbeachtung der Wartungs- und Reinigungsarbeiten besteht infolge von Fettablagerungen Brandgefahr! • Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Bei eigenmächtigem Eingriff erlöschen alle Haftungs- und Gewähr- leistungsansprüche. Ihr Gerät im Überblick Deckenlüfter "Modula" Abb. 1 1 Abdeckung Randabsaugung 2 IR-Fernbedienung 3 Metallfettfilter 4 LED-Arbeitsplatzbeleuchtung Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltabfall ist nicht zulässig! Die Entsorgung... -
Seite 5: Bedienung Der Haube
Bedienung der Haube Anzeige Betriebsbereitschaft Leistungsanzeige (Leistungsstufe 1 gewählt) IR-Sensor Abb. 2 Anzeige Betriebsbereitschaft Welche der 3 Leistungsstufen soll gewählt werden? Die kleine weiße LED der Anzeige Betriebsbereitschaft Die Leistung des Gerätes soll den anfallenden Koch- und links neben den vier großen LEDs der Leistungsanzeige Bratendünsten angepasst werden, d.h. -
Seite 6: Elektronische Steuerung
Bedienung der Haube Elektronische Steuerung Gerätemotor ein- / ausschalten Durch Betätigen einer der drei oben abgebildeten Tasten können Sie das Gerät in Betrieb nehmen: Beim Betätigen von (Gebläse ein/aus) wird automatisch die zuletzt eingestellte Leistungsstufe gewählt und in der Leistungsanzeige dargestellt. Wiederholtes Berühren dieser Taste schaltet das Gebläse wieder aus. -
Seite 7: Wartung, Reinigung Und Pflege
Metallfettfilter reinigen Wartung, Reinigung und Pflege Netzstecker ziehen bzw. die Sicherung ausschalten! Achtung: Vor sämtlichen Wartungs- und Reinigungsarbeiten Abnehmen der Metallfettfilter ist der Netzstecker zu ziehen bzw. die Sicherung Die drei Metallfettfilter befinden sich hinter der Abdeckung auszuschalten oder herauszuschrauben! der Randabsaugung. -
Seite 8: Aktivkohlefilter Austauschen
Aktivkohlefilter austauschen Filter-Typ KSC 100 (nur bei Umluftbetrieb) 1. Netzstecker ziehen bzw. Sicherung ausschalten! 2. Abdeckung der Randabsaugung herausklappen (Abb. 4a; (1)). 3. Betätigen Sie die Griffleiste der Metallfettilter (Abb. 4b; (2)). Anschließend können die Metallfettfilter nach unten abgenommen werden (Abb. 4b (3)). 4. - Seite 9 Aktivkohlefilter Abb. 4d: Abb. 4e:...
-
Seite 10: Led-Leuchtmittel Austauschen
LED-Leuchtmittel austauschen Austauschleuchtmittel können über den Fachhandel • Netzstecker ziehen bzw. Sicherung bezogen werden. ausschalten! Achten Sie beim Kauf darauf, dass die zulässige Leistung (W-Angabe) und die Angabe der Spannung (V-Angabe) mit den Daten des verbrauchten Leucht- mittels übereinstimmen! Die in diesem Gerät verbauten Leuchtmittel tragen die Bezeichnung "SL-L 840 410 2G11 140°... - Seite 11 LED-Leuchtmittel austauschen (Fortsetzung) Achtung: Sorgen Sie beim freihändigen Arbeiten Verhindern Sie, dass das defekte Leuchtmittel beim auf einer Leiter unbedingt für entsprechende Herausziehen aus der Lampenfassung gegen den Sicherheitsmaßnahmen und eine zweite Person Haubenkörper prallt und womöglich bricht, in dem zum Sichern der Leiter! Sie das Leuchtmittel mit beiden Händen an den Enden fassen (!).
-
Seite 12: Im Falle Einer Störung
Im Falle einer Störung Die Haube funktioniert überhaupt nicht: Eine LED-Lampe ist ausgefallen: • Ist die Batterie der IR-Fernbedienung möglicherweise • Bitte tauschen Sie das Leuchtmittel aus. Lesen Sie erschöpft? Setzen Sie eine neue Batterie ein und ver- dazu bitte den Abschnitt „Leuchtmittel austauschen”. suchen Sie das Gerät erneut in Betrieb zu nehmen. Beide LED-Lampen sind ausgefallen: • Wurde eventuell die Sicherung in der Hausinstallation ausgelöst? Stromversorgung der Haube bzw. - Seite 13 Entfernen Sie das Leuchtmittel (Abb. 6bc, 6d). Die Abdeckung der Elektronikbox kann nach Lösen der 2 Verschraubungen abgehoben werden. Jetzt erhalten Sie Zugang zur Platine der Steuerelektronik. Auf dieser Abb. 6c Abb. 6d befindet sich der Halter der Schmelzsicherung. Defekte Sicherung mit der Klinge eines Schraubendrehers vorsichtig heraushebeln.
-
Seite 14: Kundendienst
Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst Sie sich bitte mit dem ORANIER-Kundendienst telefo- über ein Abluftsystem mit Mauerkasten ins Freie geführt. nisch in Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fett- rückständen und Gerüchen befreit und wieder in die... -
Seite 15: Hinweise Zu Baulichen Voraussetzungen
Bei Umluftbetrieb muss bei der Montage sichergestellt Hinweise zu baulichen Voraussetzungen sein, dass die gefilterte Luft über das Rohrleitungssystem Bei der Montage der Dunstabzugshaube im Abluftbetrieb wieder in den Raum zurück geleitet wird. Dies muss beachten Sie bitte folgende Hinweise: bauseits erfolgen. -
Seite 16: Übersicht Lieferumfang
Abb. 10 Übersicht Lieferumfang 1 - Netzstecker 2 - Motorblock 3 - Absaugöffnung 4 - Hilfsrahmen 5 - Zahnscheibe Ø 5,2 6 - Schraube M5x10 7 - Dübel Ø 10 x 62 8 - Montagewinkel 9 - Gewindestange 8 x 50 10 - Mutter M8 mit Unterlegscheibe 11 - Deckenlüftergehäuse 12 - Gewindestange M8 x 170... -
Seite 17: Wichtige Montagehinweise
Abb. 11: Modula als Deckenlüfter Anschlüsse herstellen Wichtige Montagehinweise Dieses Modell kann auf unterschiedliche Art installiert 1. Abluftanschluss herstellen werden: 2. Anschluss Steuerkabel (evtl. mit Verlängerungskabel) (Abb. 14a) Die Abdeckung des Motorblocks mit dem Abluftstutzen 3. Anschluss Beleuchtung (Abb. 14c) kann in zwei Positionen eingesetzt werden, um den Abluftschlauch entweder senkrecht nach oben (Abb. - Seite 18 Abb. 14a: Anschluss Steuerkabel Abb. 14d : Steuerkabel vom Motorblock Abb. 14b: Anschluss Netzkabel Abb. 14e : Anschluss Steuerkabel an das Verlänger- ungskabel Abb. 14c: Anschluss Beleuchtung herstellen...
-
Seite 19: Montage Des Deckenlüftergehäuses In Einer Abgehängten Decke
Montage des Deckenlüfter- gehäuses in einer abgehängten Decke Bestimmen Sie unter Berücksichtigung der notwendigen Abstände (Abb. 9) den Montageort des Deckenlüfters. Erstellen Sie den erforderlichen Ausschnnitt in der abgehan- genen Zwischendecke (3, Abb. 15) gemäß der in Abb. 15 angegebenen Maße. Erstellen Sie die vier Bohrungen für die 4 Dübel Ø... -
Seite 20: Mutter M8 Mit Unterlegscheibe
Montage des Deckenlüftergehäuses in einer abgehängten Decke Abb. 15 Legende - Feste Decke - Montagewinkel - Abgehangene Zwischendecke (Holz, Gipskarton) - Deckenlüftergehäuse K1 - Dübel Ø 10 x 62 S1 - Schraube 8 x 50 S2 - Gewindestange M8 x 170 N1 - Mutter M8 mit Unterlegscheibe... -
Seite 21: Montage Der Abluftleitung (Deckenlüfter Mit Integriertem Motorblock)
Montage der Abluftleitung (Deckenlüfter mit integriertem Motorblock) Abb. 16 Vor dem Zusammenbau vorgestanzte Öffnung her- ausbrechen! Legen Sie die spätere Richtung des Abluftrohres (3, Abb. - Abgehangene Zwischendecke (Holz, Gipskarton) 16) fest (senkrecht nach oben bzw. seitlich entlang der Breitseite des Deckenlüfters). Änderung durch versetz- - Deckenlüftergehäuse fest montiert tes montieren des Abluftstutzens am Motorblock. -
Seite 22: Montage Der Abluftleitung (Deckenlüfter Mit Abgesetztem Motorblock)
Montage der Abluftleitung (Deckenlüfter mit abgesetztem Motorblock) Abb. 17 Befestigen Sie den Abluftstutzen (5, Abb. 17) mit 2 - Abgehangene Zwischendecke (Holz, Schrauben (W2, Abb. 17) am Hilfsrahmen (6, Abb. 17). Gipskarton) - Deckenlüftergehäuse fest montiert Befestigen Sie das Abluftrohr (3, Abb. 17) mit dem - Abluftrohr Ø... -
Seite 23: Montage Der Rahmenblende
Montage der Rahmenblende Abb. 18 Setzen Sie die Rahmenblende (3, Abb. 18) in das - Abgehangene Zwischendecke (Holz, Deckenlüftergehäuse (2, Abb. 18) ein und befestigen sie Gipskarton) es mit insgesamt 12 Schrauben M5 x 10 (W1, Abb. 18). - Deckenlüftergehäuse fest montiert - Rahmenblende Anschließend beide Leuchtenabdeckungen (5, Abb. -
Seite 24: Hinweise Zur Verringerung Der Umwelteinflüsse
Hinweise zur Verringerung der Um- Technische Daten welteinflüsse (z.B. Energieverbauch): Spannung: 230 V ~ • Benutzen Sie die Dunstabzugshaube in geeigneter Leistungsstufe. Frequenz: 50 Hz • Schalten Sie den Motor der Dunstabzugshaube rechtzeitig auf eine kleinere Stufe, wenn sich der Motorleistung: 275 W Wrasen verringert. -
Seite 25: Produktdatenblatt Nach Eu-Verordnung 65/2014 Und 66/2014
Produktdatenblatt nach EU-Verord- nungen 65/2014 und 66/2014 Modula Deckenlüfter Name oder Warenzeichen des Lieferanten: ORANIER Küchentechnik GmbH Modellkennung des Lieferanten: 8756 11 Jährlicher Energieverbrauch [ kWh/Jahr ] 76,6 hood Energie-Effizienzklasse [ - ] Lüfter-Effizienzwert [ - ] 26,6 hood Lüfter-Effizienzklasse... -
Seite 26: Abmessungen
Abb. 19 Abmessungen Modell „Modula Deckenlüfter"... -
Seite 27: Dunstabzugshauben Im Abluftbetrieb - Tipps Und Tricks
Durchmesser von 150 mm empfohlen. Dies gilt zu jeder Jahreszeit und bei jeder Witterung!! Die ORANIER-Garantie ist nur dann gültig, wenn die Dunstabzugshaube fachmännisch an ein 125er- oder Bitte beachten Sie, dass die Dunstabzugshaube bereits 150er-Abluftsystem angeschlossen ist. - Seite 28 Viele Mauerkästen haben aber starre Lamellen. Hier Das Material des Abluftkanals hat hohen Einfluss auf die können erhebliche Leistungsverluste entstehen: Leistung einer Dunstabzugshaube. Feststehende Abluftrohre aus Kunststoff sind flexiblen Alu-Flex- Schläuchen in jedem Fall vorzuziehen. Bei Alu-Flex- Schläuchen muss darauf geachtet werden, dass diese nicht flach gedrückt werden (speziell in den Bögen) und keine Knicke aufweisen.
- Seite 29 Geräusche Kondenswasserbildung Die Dunstabzugshaube soll an einer gemauerten Wand Die Außenflächen der Dunstabzugshaube sind zu Koch- befestigt werden. Holzwände / Gipskartonwände / Stän- beginn deutlich kälter als der Kochdunst, daher ist es nor- derwände o.ä. sind ungeeignet, da diese bei eingeschal- mal, dass sich, insbesondere bei Dunstabzugshauben mit tetem Gebläsemotor als Resonanzkörper wirken und da- großem Glasschirm, am Haubenkörper Kondenswasser...
-
Seite 30: Dunstabzugshauben Im Umluftbetrieb - Tipps Und Tricks
Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht. -
Seite 34: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! • Entsorgen Sie dieses Gerät im Recyclinghof mit... -
Seite 35: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 36 8756 11 · 1114 V2.2...
