Montage der Abluftleitung (Deckenlüfter mit abgesetztem Motorblock)

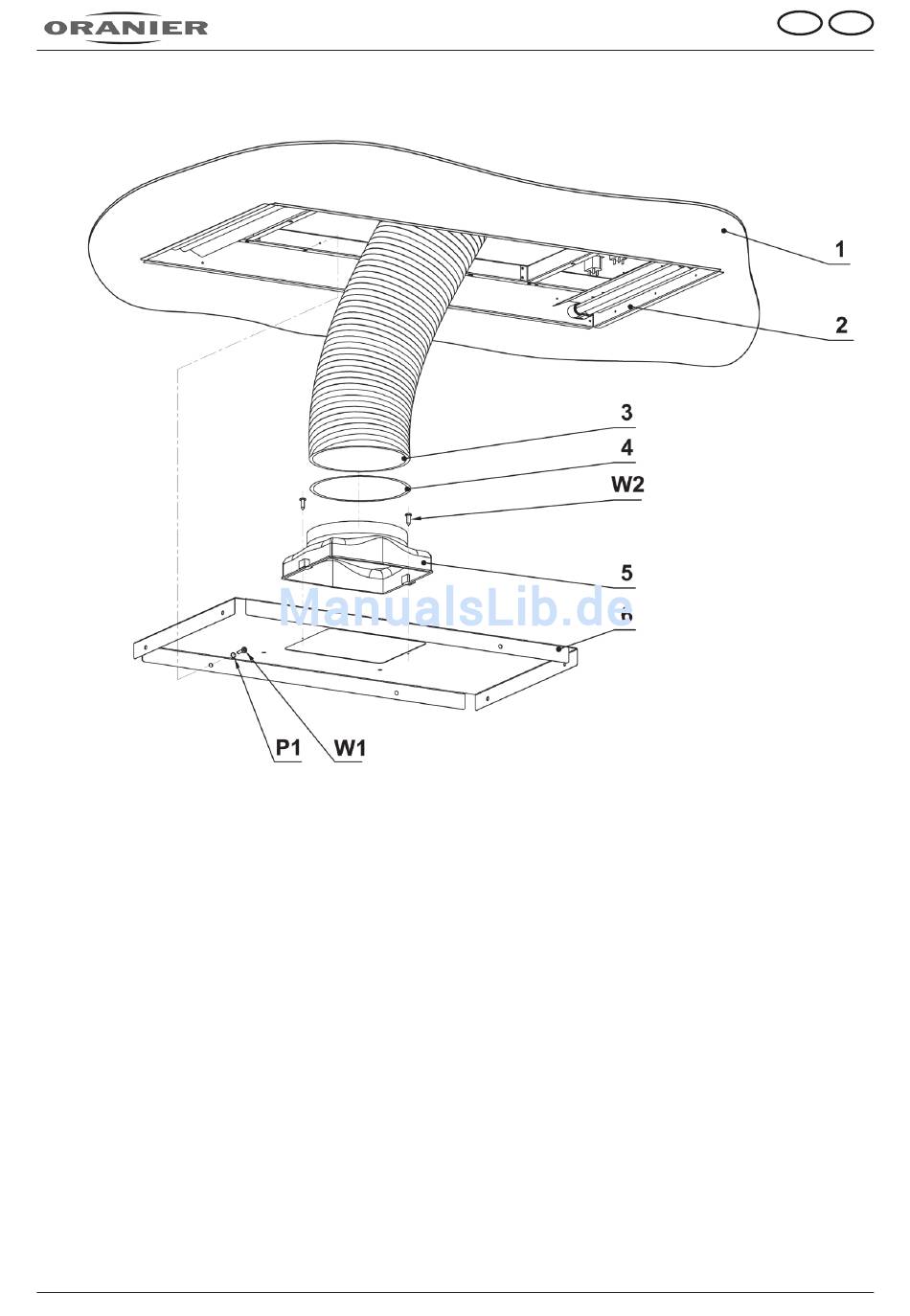

Abb. 17
Befestigen Sie den Abluftstutzen (5, Abb. 17) mit 2
Schrauben (W2, Abb. 17) am Hilfsrahmen (6, Abb. 17).
Befestigen Sie das Abluftrohr (3, Abb. 17) mit dem
Schlauchbinder (4, Abb. 17) am Abluftstutzen (5, Abb.
17).
Setzen Sie die Einheit aus Hilfsrahmen (6, Abb. 17) und
Abluftstutzen (5, Abb. 17) in das fest montierte Decken-
lüftergehäuse (2, Abb. 17) ein und befestigen Sie es mit
6 Schrauben M5 x 10 (W1, Abb. 17) und Zahnscheiben
(P1, Abb. 17).
1 - Abgehangene Zwischendecke (Holz,
Gipskarton)
2 - Deckenlüftergehäuse fest montiert
3 - Abluftrohr Ø 150 mm
4 - Schlauchbinder 140 - 160 mm
5 - Abluftstutzen
6 - Hilfsrahmen
W1 - Schraube M5 x 10
W2 - Schraube Ø 3,9 x 13,0
P1 - Zahnscheibe Ø 5,2
22
