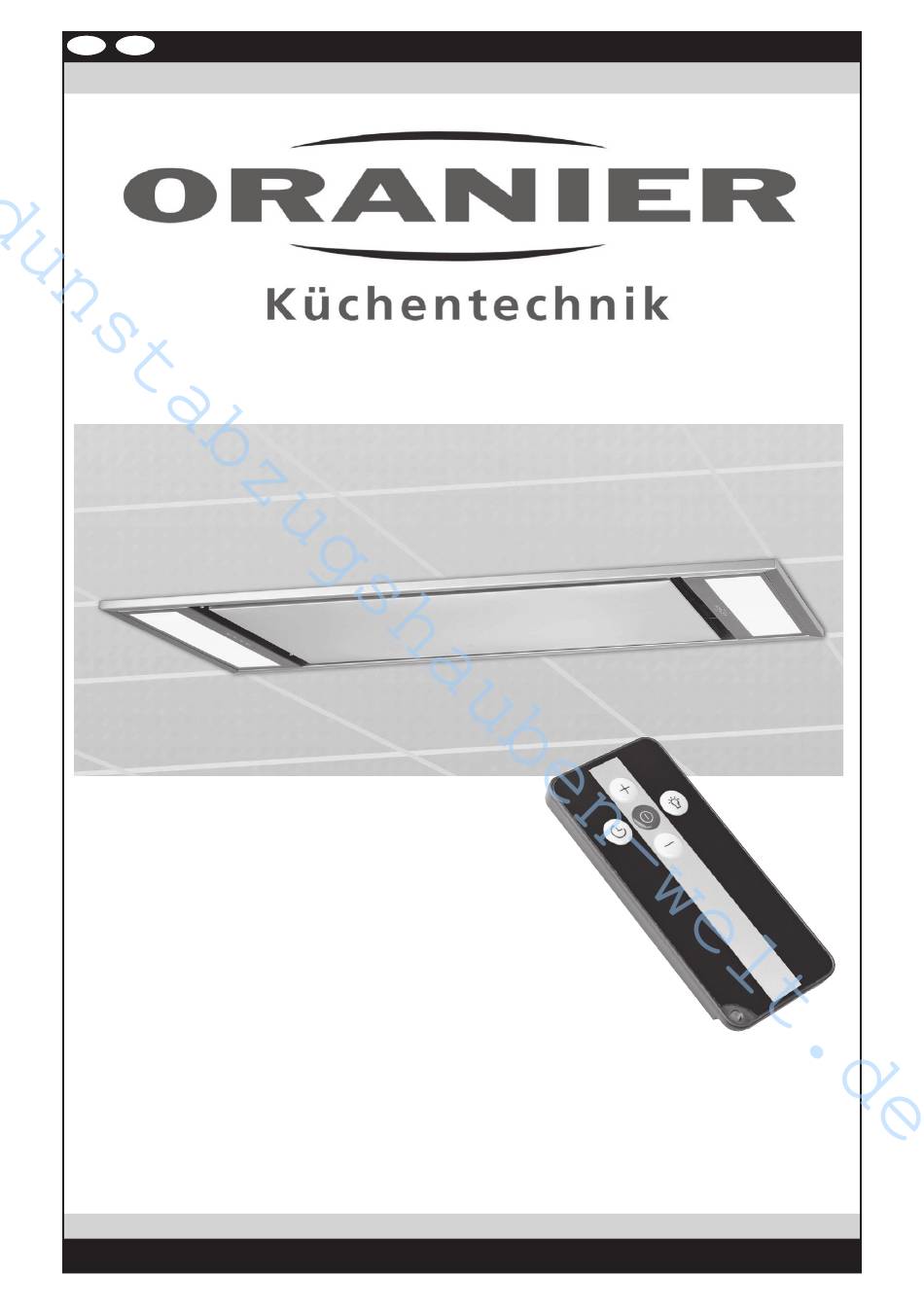

- Seite 1 Bedienungs- und Installationsanleitung Deckenlüfter mit IR-Fernbedienung Modula 4051543044453 8756 11...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haus- Sicherheitshinweise haltsgerät entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte Bedienung der Haube und zuverlässige Technik, Funktionalität und anspre- Anzeige Betriebsbereitschaft chendes Design. Leistungsanzeige / Fernbedienung Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise zum Gebrauch • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. • Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern. -
Seite 4: Ihr Gerät Im Überblick

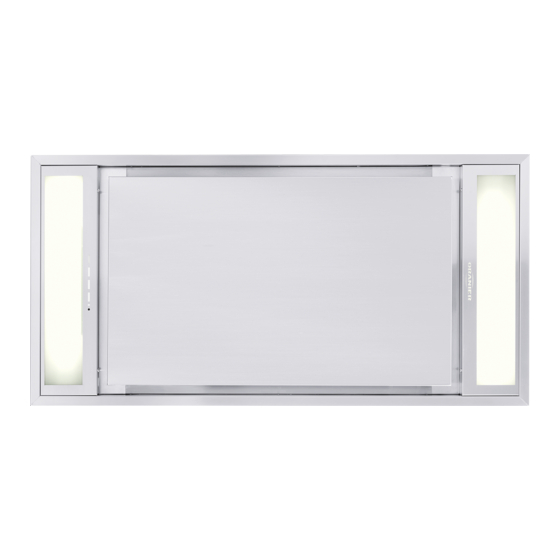

• Bei Nichtbeachtung der Wartungs- und Reinigungsarbeiten besteht infolge von Fettablagerungen Brandgefahr! • Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt wer- den. Bei eigenmächtigem Eingriff erlöschen alle Haftungs- und Gewähr leistungsansprüche. Ihr Gerät im Überblick Deckenlüfter "Modula" Abb. 1 1 Abdeckung Randabsaugung 2 IR-Fernbedienung 3 Metallfettfilter 4 LED-Arbeitsplatzbeleuchtung Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltabfall ist nicht zulässig! Die Entsorgung... -
Seite 5: Bedienung Der Haube
Bedienung der Haube Anzeige Betriebsbereitschaft Leistungsanzeige (Leistungsstufe 1 gewählt) IR-Sensor Abb. 2 Anzeige Betriebsbereitschaft Welche der 3 Leistungsstufen soll gewählt werden? Die kleine weiße LED der Anzeige Betriebsbereitschaft Die Leistung des Gerätes soll den anfallenden Koch- und links neben den vier großen LEDs der Leistungsanzeige Bratendünsten angepasst werden, d.h. -
Seite 6: Elektronische Steuerung
Bedienung der Haube Elektronische Steuerung Gerätemotor ein- / ausschalten Durch Betätigen einer der drei oben abgebildeten Tasten können Sie das Gerät in Betrieb nehmen: Beim Betätigen von (Gebläse ein/aus) wird automatisch die zuletzt eingestellte Leistungsstufe gewählt und in der Leistungsanzeige dargestellt. Wiederholtes Berühren dieser Taste schaltet das Gebläse wieder aus. -
Seite 7: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Metallfettfilter reinigen Netzstecker ziehen bzw. die Sicherung ausschalten! ACHTUNG: Abnehmen der Metallfettfilter Vor sämtlichen Wartungs- und Die drei Metallfettfilter befinden sich hinter der Abdeckung Reinigungsarbeiten ist der Netz- der Randabsaugung. Diese wird durch 3 stabile Ver- stecker zu ziehen bzw. -
Seite 8: Aktivkohlefilter Austauschen
Aktivkohlefilter austauschen Filter-Typ KSC 100 (nur bei Umluftbetrieb) 1. Netzstecker ziehen bzw. Sicherung ausschalten! 2. Abdeckung der Randabsaugung herausklappen (Abb. 4a; (1)). 3. Betätigen Sie die Griffleiste der Metallfettilter (Abb. 4b; (2)). Anschließend können die Metallfettfilter nach unten abgenommen werden (Abb. 4b (3)). 4. - Seite 9 Aktivkohlefilter Abb. 4d: Abb. 4e:...
-
Seite 10: Led-Leuchtmittel Austauschen
LED-Leuchtmittel austauschen Austauschleuchtmittel können über den Fachhandel ACHTUNG: bezogen werden. Vor sämtlichen Wartungs- und Achten Sie beim Kauf darauf, dass die zulässige Reinigungsarbeiten ist der Netz- Leistung (W-Angabe) und die Angabe der Spannung stecker zu ziehen bzw. die Sicher- (V-Angabe) mit den Daten des verbrauchten Leucht- ung auszuschalten oder herauszu- mittels übereinstimmen! schrauben! - Seite 11 LED-Leuchtmittel austauschen (Fortsetzung) Achtung: Sorgen Sie beim freihändigen Arbeiten Verhindern Sie, dass das defekte Leuchtmittel beim auf einer Leiter unbedingt für entsprechende Herausziehen aus der Lampenfassung gegen den Sicherheitsmaßnahmen und für eine zweite Haubenkörper prallt und womöglich bricht, in dem Person zum Sichern der Leiter! Sie das Leuchtmittel mit beiden Händen an den Enden fassen (!).
-
Seite 12: Im Falle Einer Störung
Im Falle einer Störung Die Haube funktioniert überhaupt nicht: ACHTUNG: • Ist die Batterie der IR-Fernbedienung möglicherweise Die Schmelzsicherung darf nur erschöpft? Setzen Sie eine neue Batterie ein und ver- Hersteller oder seinem suchen Sie das Gerät erneut in Betrieb zu nehmen. Kundendienst ausgewechselt wer- • Wurde eventuell die Sicherung in der Hausinstallation den! ausgelöst? Stromversorgung der Haube bzw. - Seite 13 Entfernen Sie das Leuchtmittel (Abb. 6bc, 6d). Die Abdeckung der Elektronikbox kann nach Lösen der 2 Verschraubungen abgehoben werden. Jetzt erhalten Sie Zugang zur Platine der Steuerelektronik. Auf dieser Abb. 6c Abb. 6d befindet sich der Halter der Schmelzsicherung. Defekte Sicherung mit der Klinge eines Schraubendrehers vorsichtig heraushebeln.
-
Seite 14: Kundendienst
Abluft- oder Umluftbetrieb? Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst Sollte am Gerät ein technischer Mangel auftreten, setzen Sie sich bitte mit dem ORANIER-Kundendienst in Ver- über ein Abluftsystem mit Mauerkasten ins Freie geführt. bindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fett- rückständen und Gerüchen befreit und wieder in die... -
Seite 15: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen • Beim Verlegen der Abluftleitung sollte folgendes Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachten Sie bitte folgende Hinweise: beachtet werden: • In Aufstellräumen ohne offene Feuerstelle sollte der - kurze, gerade Abluftstrecken wählen. - möglichst wenige Rohrbögen verwenden. Querschnitt der Zuluftöffnung mindestens so groß - Verlegen der Rohre nicht in spitzen Winkeln, wie der Abluftquerschnitt sein, damit kein Unterdruck sondern in flachen Bögen. -
Seite 16: Übersicht Lieferumfang
Abb. 10 Übersicht Lieferumfang 1 - Netzstecker 2 - Motorblock 3 - Absaugöffnung 4 - Hilfsrahmen 5 - Zahnscheibe Ø 5,2 6 - Schraube M5x10 7 - Dübel Ø 10 x 62 8 - Montagewinkel 9 - Gewindestange 8 x 50 10 - Mutter M8 mit Unterlegscheibe 11 - Deckenlüftergehäuse 12 - Gewindestange M8 x 170... -
Seite 17: Wichtige Montagehinweise
Abb. 11: Modula als Deckenlüfter Anschlüsse herstellen Wichtige Montagehinweise Dieses Modell kann auf unterschiedliche Art installiert 1. Abluftanschluss herstellen werden: 2. Anschluss Steuerkabel (evtl. mit Verlängerungskabel) (Abb. 14a) Die Abdeckung des Motorblocks mit dem Abluftstutzen 3. Anschluss Beleuchtung (Abb. 14c) kann in zwei Positionen eingesetzt werden, um den Abluftschlauch entweder senkrecht nach oben (Abb. - Seite 18 Abb. 14a: Anschluss Steuerkabel Abb. 14d : Steuerkabel vom Motorblock Abb. 14b: Anschluss Netzkabel Abb. 14e : Anschluss Steuerkabel an das Verlänger- ungskabel Abb. 14c: Anschluss Beleuchtung herstellen...
-
Seite 19: Montage Des Deckenlüftergehäuses In Einer Abgehängten Decke
Montage des Deckenlüfter- gehäuses in einer abgehängten Decke Bestimmen Sie unter Berücksichtigung der notwendigen Abstände (Abb. 9) den Montageort des Deckenlüfters. Erstellen Sie den erforderlichen Ausschnnitt in der abgehan- genen Zwischendecke (3, Abb. 15) gemäß der in Abb. 15 angegebenen Maße. Erstellen Sie die vier Bohrungen für die 4 Dübel Ø... -
Seite 20: Mutter M8 Mit Unterlegscheibe
Montage des Deckenlüftergehäuses in einer abgehängten Decke Abb. 15 Legende - Feste Decke - Montagewinkel - Abgehangene Zwischendecke (Holz, Gipskarton) - Deckenlüftergehäuse K1 - Dübel Ø 10 x 62 S1 - Schraube 8 x 50 S2 - Gewindestange M8 x 170 N1 - Mutter M8 mit Unterlegscheibe... -
Seite 21: Montage Der Abluftleitung (Deckenlüfter Mit Integriertem Motorblock)
Montage der Abluftleitung (Deckenlüfter mit integriertem Motorblock) Abb. 16 Vor dem Zusammenbau vorgestanzte Öffnung her- ausbrechen! Legen Sie die spätere Richtung des Abluftrohres (3, Abb. - Abgehangene Zwischendecke (Holz, 16) fest (senkrecht nach oben bzw. seitlich entlang der Gipskarton) Breitseite des Deckenlüfters). Änderung durch versetz- - Deckenlüftergehäuse fest montiert tes montieren des Abluftstutzens am Motorblock. -
Seite 22: Montage Der Abluftleitung (Deckenlüfter Mit Abgesetztem Motorblock)
Montage der Abluftleitung (Deckenlüfter mit abgesetztem Motorblock) Abb. 17 Befestigen Sie den Abluftstutzen (5, Abb. 17) mit 2 - Abgehangene Zwischendecke (Holz, Schrauben (W2, Abb. 17) am Hilfsrahmen (6, Abb. 17). Gipskarton) - Deckenlüftergehäuse fest montiert Befestigen Sie das Abluftrohr (3, Abb. 17) mit dem - Abluftrohr Ø... -
Seite 23: Montage Der Rahmenblende
Montage der Rahmenblende Abb. 18 Setzen Sie die Rahmenblende (3, Abb. 18) in das - Abgehangene Zwischendecke (Holz, Deckenlüftergehäuse (2, Abb. 18) ein und befestigen sie Gipskarton) es mit insgesamt 12 Schrauben M5 x 10 (W1, Abb. 18). - Deckenlüftergehäuse fest montiert - Rahmenblende Anschließend beide Leuchtenabdeckungen (5, Abb.
