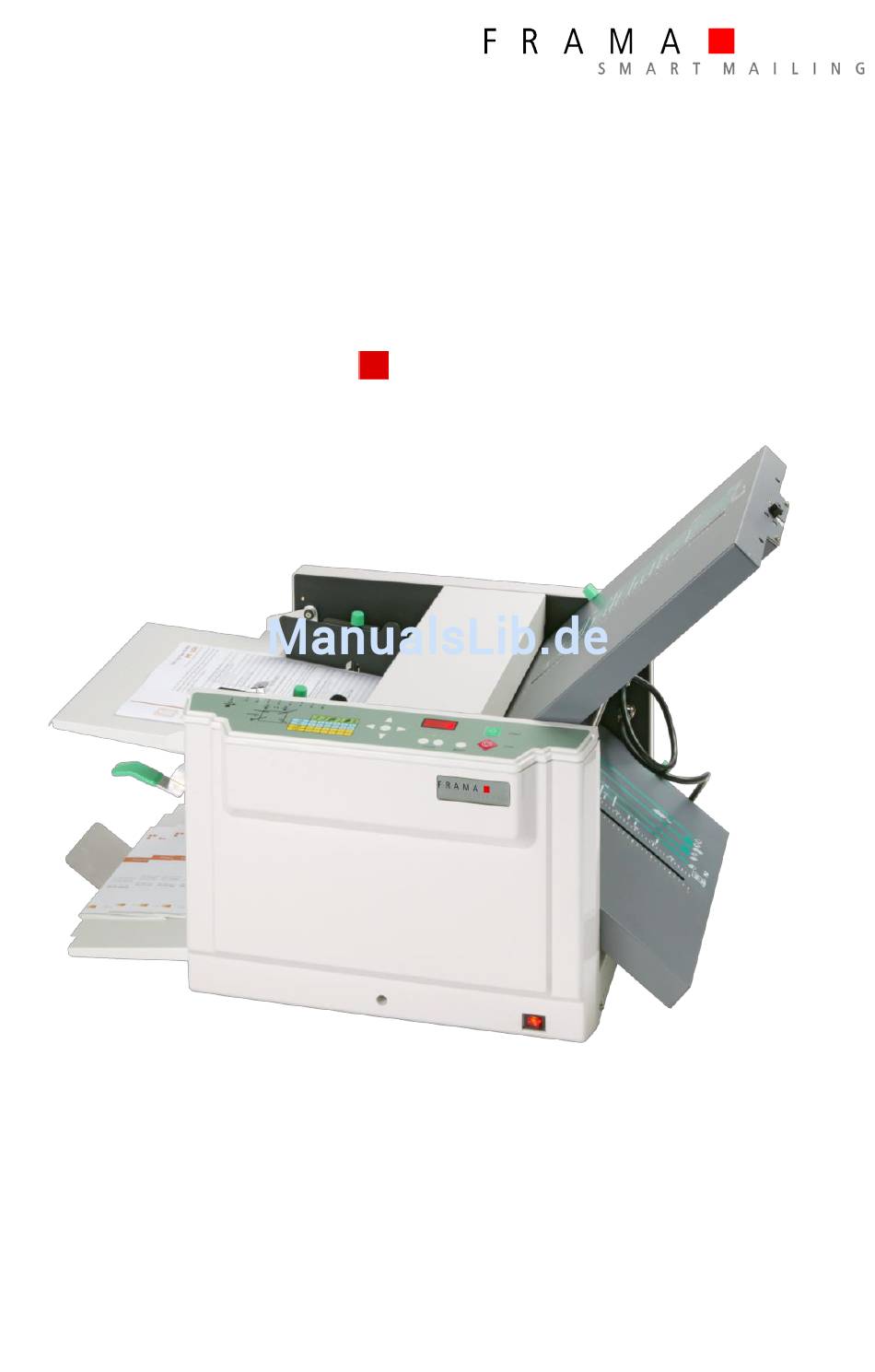

- Seite 1 Bedienungsanleitung F R A M A FOLDER P900-A...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitshinweise Bedienfeld Maschinenteile Vorbereitungen 3.1. Installation der Falztaschen 3.2. Papiertisch vorbereiten 3.3. Anpressdruck justieren 3.4. Papierformat und Falzart auswählen 3.5. Auslagerolle einstellen 3.6. Testfalz 3.7. Falzen Funktionen 4.1. Standard Modus (Für Standard Formate) 4.2. Selbstdefinierter Modus (Für Nicht-Standard Formate) 4.3. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Halten Sie sich bei Gebrauch der Maschine genau an die unten aufgeführten Sicherheitshinweise. Diese Sicherheitshinweise wurden erstellt, damit die Maschine sicher und korrekt bedient werden kann und für den Bediener keine Gefährdung entsteht. Achten Sie darauf, dass die Maschine geerdet ist. ... - Seite 4 Name Funktion Zeigt Anzahl gefalzten Blätter, Gesamtzähler Digitales Display Feineinstellungsmodus. Wird im Zähler 0 angezeigt, drücken Sie die “Reset” Taste, dann wird der Gesamtzähler in zwei Schritten angezeigt. (Beispiel: Reset Erste Anzeige “0012” und zweite Anzeige “3456” bedeutet eine Gesamtzahl von 123.456) Geschwindigkeit verringern, LED wandert nach rechts.
-
Seite 5: Maschinenteile
Maschinenteile Bezeichnung Bezeichnung Papierführung Federdruck Papiertisch Einzugsrolle Bedienfeld Papiertisch Walzenabdeckung Anlage Obere Falztasche Papierauslagetisch Feineinstellung Verlängerung Auslage Buchse für Falztaschen Auslagerolle Coaxial Kabel obere Falztasche Hebel Papiertisch Coaxial Kabel untere Falztasche Eingang (hinter unterer Vordere Abdeckung Falztasche) Ein/Aus Schalter Untere Falztasche... -
Seite 6: Vorbereitungen
Vorbereitungen 3.1. Installation der Falztaschen Obere und untere Falztasche einsetzen und fest verriegeln (Abb. 4). Coaxialkabel in die Buchsen hinteren Abdeckung (Abb. 5, 6 & 7) stecken und feststellen. Abb. 4 Lock Buchse Stecker Abb. 5 Abb. 6 Abb. 7 3.2. -
Seite 7: Anpressdruck Justieren
3.3. Anpressdruck justieren Werden nur geringe Mengen verarbeitet, justieren Sie den Anpressdruck mit dem Papiertisch-Lift. Ziehen Sie den Hebel nach oben und bewegen Sie ihn nach rechts, erhöhen Sie den Druck. Ziehen Sie den Hebel nach oben und bewegen Sie ihn nach links, verringern Sie den Druck. -
Seite 8: Testfalz
Abb. 12 Hinweis: Für eine schnellere Papierauslage die Rollen höher stellen. 3.6. Testfalz Wenn die LED in der Anzeige bei dem richtigen Papierformat und der richtigen Falzart leuchtet, drücken Sie die zentrale SET Taste, um einen Testfalz zu erzeugen. Wird der Testfalz nicht korrekt ausgeführt, justieren Sie die Position der Anschläge in den Falzaschen gemäß... -
Seite 9: Funktionen
Funktionen 4.1. Standard Modus (Für Standard Formate) Wird die Maschine eingeschaltet, geht die Maschine in Standby Modus. Nur 1 LED leuchtet in der Anzeige bei Position A4 Einfachfalz oder Letter Einfachfalz“ (Abb. 13). Betätigen Sie im Standby Modus so lange die Cursor Tasten, bis die LED an der gewünschten Stelle steht. -
Seite 10: Feineinstellung Im Standard Modus
In der Werkseinstellung steht der Anschlag der unteren Falztasche auf Startposition (“0” Punkt), während sich der Anschlag der oberen Falztasche in die untenstehende Position bewegt. Speicher I Anschlag bei 7.11cm Speicher II Anschlag bei 10.16cm Speicher III Anschlag bei 12.19cm ... -
Seite 11: Feineinstellung Im Selbstdefinierten Modus
Ist die Feineinstellung beendet, drücken Sie die STOP Taste, um in den Normalmodus zurückzukehren. Sie können jetzt mit dem Falzen beginnen. Hinweis: Diese Einstellung wird nicht automatisch gespeichert. 4.4. Feineinstellung im selbstdefinierten Modus Drücken Sie im selbstdefinierten Modus gleichzeitig „Geschwindigkeit +“ und „Geschwindigkeit –„, um in den Feineinstellungsmodus zu gelangen. -
Seite 12: Tabelle Für Feineinstellung Der Falzarten
Tabelle für Feineinstellung der Falzarten <Anschlag der oberen Falztasche> Einfach Doppel Außenfalz Wickel Zickzack Altar parallel Falzart A zu lang Rechten Linken Linken Linken Linken Linken Cursor Cursor Cursor Cursor Cursor Cursor betätigen betätigen betätigen betätigen betätigen betätigen A zu kurz Linken Rechten Rechten... -
Seite 13: Behebung Von Störungen
Verwenden Sie zur Reinigung des Gehäuses ein geeignetes Kunststoff- Reinigungsmittel (z.B. SBV Kunststoffreiniger). Verwenden Sie keine anderen Reinigungsmittel, da diese den Kunststoff oder die Beschriftung angreifen können. Behebung von Störungen Störung Ursache Behebung LED „1“ leuchtet Wenig oder kein Papier nachlegen Papier Anlagetisch LED „4“... - Seite 14 Störung Ursache Behebung Einzugsgeschwindigkeit Schrauben des Elek- Schrauben Elek- nicht konstant tromagneten lose tromagneten anziehen oder Kundendienst rufen E 0 im Display Maschinenfehler Kundendienst rufen E1 im Display 1. Coaxial Kabel der 1. Coaxial Kabel richtig oberen Falztasche einstecken. nicht richtig einge- 2.
-
Seite 15: Technische Daten
Gewicht 32,0 kg Service Frama ist immer für Sie da, wenn Sie Fragen bzgl. Ihres Falzsystemes haben bzw. Service- Leistungen und Hilfe brauchen (www.frama.de). Bei Störungen setzen Sie sich vorab mit Frama in Verbindung. Hier können Sie auch einen Wartungsvertrag abschließen, um Ihr Gerät preisgünstig und dauerhaft in einem optimalen Zustand zu halten. - Seite 16 Frama Austria GmbH Neulinggasse 29/Top 9 1030 Wien Tel. 0800 225509 Fax 0800 225590...
