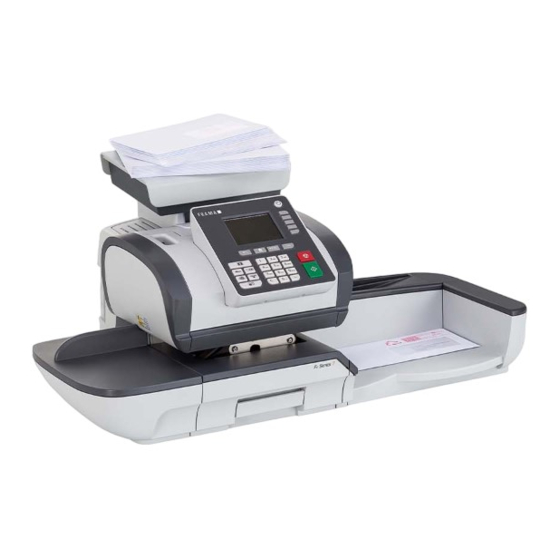

FRAMA Fx 7 Serie Schnellinstallationsanleitung

Fx Series 7
Schnellinstallationsanleitung
Gerätekomponenten:
Basiseinheit
Zuführung
1
Entnehmen Sie die Komponenten aus dem Karton, entfernen
Sie die Schutzverpackungen und das Transportklebeband.
5
Heben Sie das Gerät an der linken Seite etwas an und richten Sie die Rasten aufeinander aus, um
die Zuführung (b) anzubringen. Befestigen Sie auf dieselbe Weise die Auffangschale
Gerät.
9
Nach Einschalten des Gerätes befolgen Sie die Anweisungen am Display
zur Spracheinstellung:
Wählen Sie die gewünschte Sprache aus und bestätigen Sie mit
befolgen Sie dann die weiteren Anweisungen am Display, um die
Installation abzuschliessen.
Eine vollständige Bedienungsanleitung finden Sie unter
Auflage
Auffangschale
Rückansicht des Gerätes
2 3
j
Klappen Sie die Geräteabdeckung Öffnen Sie die Abdeckung. Legen Sie den postalischen
auf, um Zugang zu den Fächern für die
Sicherheitsdatenspeicher
Farbkartusche (i) und den postalischen
Sie ihn nach hinten, bis er einrastet.
Sicherheitsdatenspeicher (j) zu erhalten.
6
Bringen Sie die Wiegeplattform
(c) rechts am die Auflage (falls nötig)
an.
10
Installation
>
1 LAN
Wählen Sie LAN und drücken Sie auf OK, um die
Verbindung zu testen.
;
www.frama.ch/Fx7
Wiegeplattform
j
(j) in das entsprechende Fach ein und drücken
7
(e) und Schliessen Sie das Kabel für die Wiegeplattform
(d) auf dem Gerät an der Geräterückseite an. Schliessen Sie dann das LAN-Kabel
das Netzkabel (h) an der jeweiligen Geräteseite an.
11 12
Installation
Geben Sie den Registrierungscode ein, um
den Zähler zu registrieren
OK
LAN-Kabel Netzkabel
Kabel für
Wiegeplattform
4
j
Setzen Sie die Farbkartusche (i) schräg in das Gerät ein, wobei die
Beschriftungen TOP und LOCK nach oben zeigen müssen. Drücken Sie die
Kartusche (i) nach hinten, bis ein Klicken zu hören ist. Dann schliessen Sie
die Geräteabdeckung wieder.
8
(f) am COM-Anschluss Schalten Sie das Gerät durch Drücken des
(g) und Betriebsschalters hinter dem Netzkabel
folgen Sie den Anweisungen auf dem Bildschirm.
Installation
Die Installation ist abgeschlossen.
Drücken Sie auf Beenden, um zum Startbildschirm
Frankieren zu wechseln.
Beenden
j
Postalischer
Sicherheits-
Farbkartusche
datenspeicher
Schutzstreifen vor
Einsetzen entfernen!
(h) ein und
