2. INSTALLATION UND ANSCHLUSS
2.1 Kamera installieren

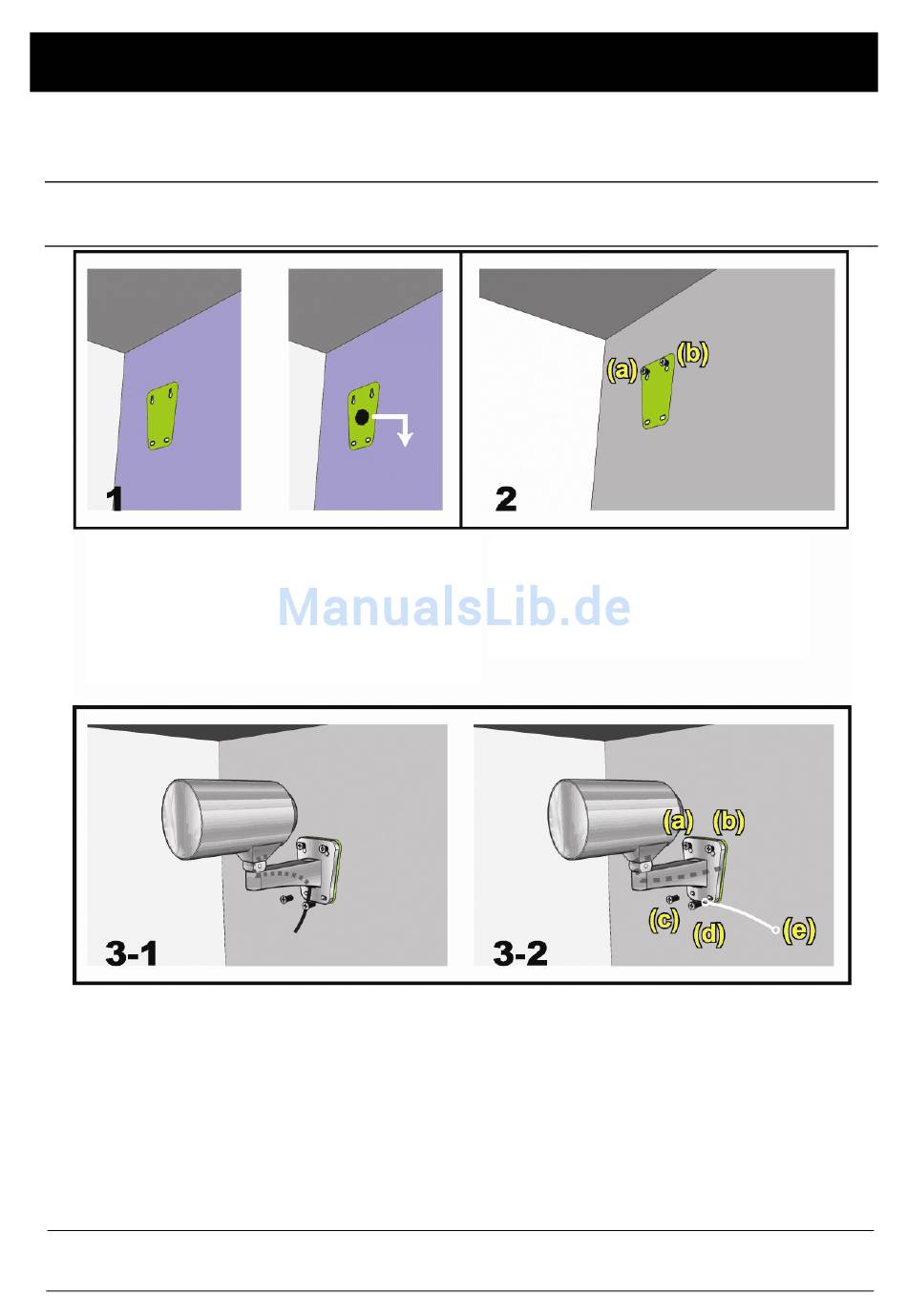

Bitte beachten Sie: Die nachstehende Zeichnung dient nur der Installation, das
Produkt weicht von der Zeichnung ab.
Aufputz-
verkabelung
Kleben Sie den mitgelieferten
Installationsaufkleber auf die Stelle, wo Sie die
Kamera installieren möchten. Entsprechend Ihrer
Montageumgebung bohren Sie ein Loch in der
Mitte des Aufklebers für das spätere Durchführen
des Strom- und Videokabels, falls notwendig.
1) Entsprechend Ihrer Montageumgebung ziehen Sie das Strom- und Videokabel durch die
Halterung und bestimmen Sie die Verkabelung Ihrer Kamera:
3-1 – Das Kabel wird auf der anderen Seite der Wand geführt.
3-2 – Das Kabel wird auf Putz verlegt.
2) Haken Sie die Halterung mit der Kamera auf den in Schritt 2 montierten beiden Schrauben ein und
drücken Sie die Halterung herunter.
3) Ziehen Sie die Schrauben (a) und (b) fest und ziehen Sie ebenfalls die beiden anderen Schrauben
(c) und (d) an.
HINWEIS: Beim Anziehen der Schrauben schließen Sie aus Gründen der elektrischen Sicherheit
unbedingt das mitgelieferte grün-gelbe Massekabel (e) an der Kamera und an Masse an.
Unterputz-
verkabelung
ODER
Loch bohren
Ziehen Sie die Schrauben (a) und (b)
nicht ganz fest .
