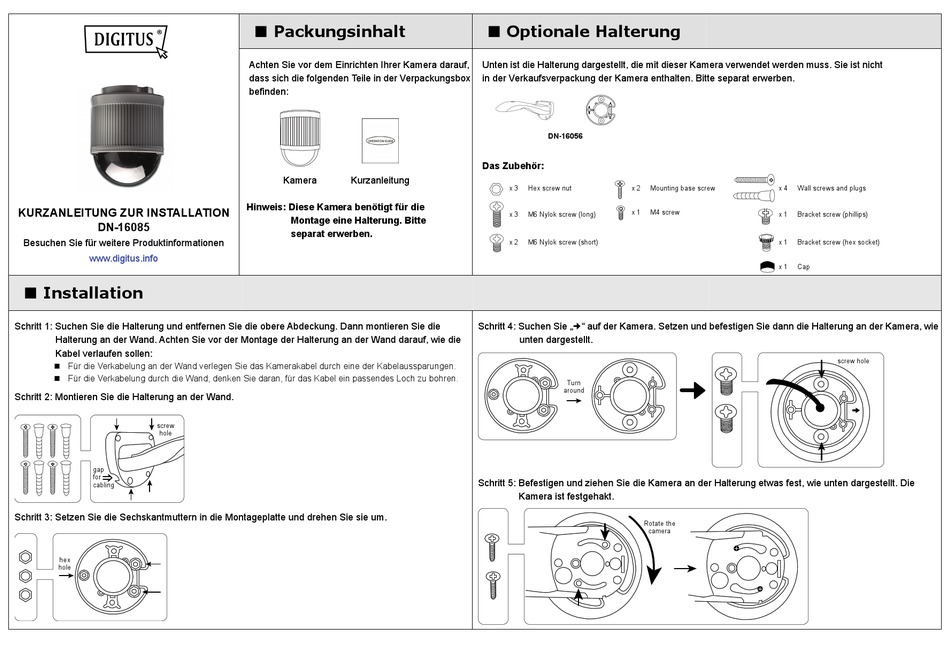

Digitus DN-16085 Kurzanleitung

KURZANLEITUNG ZUR INSTALLATION
DN-16085
Besuchen Sie für weitere Produktinformationen
www.digitus.info
■ Installation
Schritt 1: Suchen Sie die Halterung und entfernen Sie die obere Abdeckung. Dann montieren Sie die
Halterung an der Wand. Achten Sie vor der Montage der Halterung an der Wand darauf, wie die
Kabel verlaufen sollen:
 Für die Verkabelung an der Wand verlegen Sie das Kamerakabel durch eine der Kabelaussparungen.
 Für die Verkabelung durch die Wand, denken Sie daran, für das Kabel ein passendes Loch zu bohren.
Schritt 2: Montieren Sie die Halterung an der Wand.
screw
hole
gap
for
cabling
Schritt 3: Setzen Sie die Sechskantmuttern in die Montageplatte und drehen Sie sie um.
hex
hole
■ Packungsinhalt
Achten Sie vor dem Einrichten Ihrer Kamera darauf,
dass sich die folgenden Teile in der Verpackungsbox
befinden:
Kamera Kurzanleitung
Hinweis: Diese Kamera benötigt für die
Montage eine Halterung. Bitte
separat erwerben.
■ Optionale Halterung
Unten ist die Halterung dargestellt, die mit dieser Kamera verwendet werden muss. Sie ist nicht
in der Verkaufsverpackung der Kamera enthalten. Bitte separat erwerben.
DN-16056
Das Zubehör:
x 2 Mounting base screw
x 3 Hex screw nut
x 1 M4 screw
x 3 M6 Nylok screw (long)
x 2 M6 Nylok screw (short)
Schritt 4: Suchen Sie „" auf der Kamera. Setzen und befestigen Sie dann die Halterung an der Kamera, wie
unten dargestellt.
Turn
around
Schritt 5: Befestigen und ziehen Sie die Kamera an der Halterung etwas fest, wie unten dargestellt. Die
Kamera ist festgehakt.
Rotate the
camera
x 4 Wall screws and plugs
x 1 Bracket screw (phillips)
x 1 Bracket screw (hex socket)
x 1 Cap
screw hole
