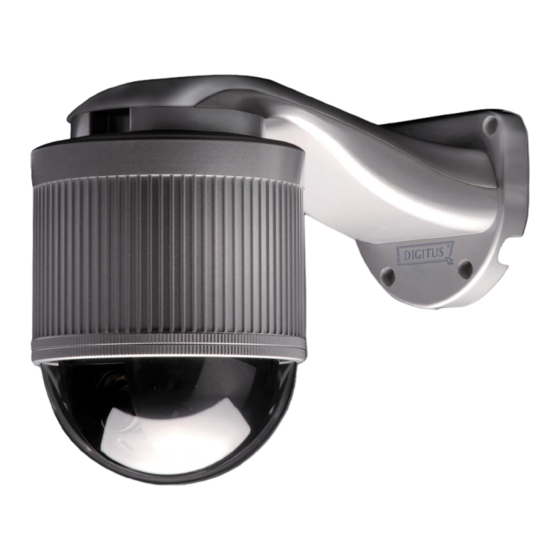

- Seite 1 ADVANCED NETWORK SURVEILLANCE DOME CAMERA INSTALLATIONSANLEITUNG Lesen Sie die Anleitungen vor Inbetriebnahme aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.
- Seite 2 1. ÜBERBLICK 1.1 Lieferumfang ◎ In der Kameraverpackung: □ PTZ Netzwerk-Kamera □ Kurzanleitung □ CD-ROM (mit Bedienungsanleitung und CMS □ RJ45 Kabeladapter zur Verlängerung Software „Video Viewer“) ◎ In der Verpackung der Halterung: 4 x Schrauben für Wandhalterung 4 x Dübel □...
- Seite 3 KABEL BESCHREIBUNG RJ45 Netzwerkkabel Anschluss am mitgelieferten RJ45 Kabeladapter zur Kabelverlängerung und bereiten Sie ein weiteres RJ45 Netzwerkkabel entsprechender Länge zum Anschluss vor. Rückstellkabel Entfernen Sie die Isolierung der beiden Kabel und verdrehen Sie sie zur Rückstellung. Hiermit werden alle Parameter einschließlich IP-Adresse zu den Werkseinstellungen zurückgestellt.
-
Seite 4: Installation Und Anschluss
2. INSTALLATION UND ANSCHLUSS 2.1 Installation der Kamera Sie benötigen vor der Installation folgende Gegenstände: Halterung und Kamera-Montagesockel (in der Verkaufsverpackung der Halterung) ‧ Der Zubehörkit in der Verpackung der Halterung umfasst: ‧ (1) 4 x Schrauben für Wandhalterung (2) 4 x Dübel (3) 1 x Kappe (4) 1 x Schraube für Halterung (5) 2 x M6 Nylok-Schauben (kurz) -
Seite 5: Netzwerkanschluss Über Lan
3.1 Netzwerkanschluss über LAN Schritt 1: Schließen Sie die Netzwerkkamera über RJ45 Netzwerkkabel am PC an und schalten Sie die Kamera ein. Schritt 2: Stellen Sie die IP-Adresse des PC als „192.168.1.XXX“ (1~255, außer 10) ein. Für Windows 2000: a) Wählen Sie „Start“ „Einstellungen“ „Netzwerk und Anwahlverbindungen“. b) Rechtsklicken Sie „Local Area Connection“... - Seite 6 e) Klicken Sie „OK“, um das Dialogfenster „Internetprotokoll (TCP/IP) Eigenschaften“ zu schließen. Dann klicken Sie „Schließen“, um das Dialogfenster „LAN Eigenschaften“ zu schließen. Für Windows XP: a) Wählen Sie „Start“ „Alle Programme“ „Systemsteuerung“ „Netzwerk- und Internetverbindungen“ „Netzwerkverbindungen“ (in der „Kategorieansicht“). b) In „LAN oder Hochgeschwindigkeitsinternet“...
- Seite 7 Bitte beachten Sie: Wir empfehlen, die aktuellen Einstellungen zunächst zu notieren und dann die Änderungen durchzuführen. Das ist hilfreich, wenn Sie die PC-Netzwerkeinstellungen später zum Anschluss am Internet wiederherstellen müssen. e) Klicken Sie „OK“, um das Dialogfenster „Internetprotokoll (TCP/IP) Eigenschaften“ zu schließen.
-
Seite 8: Netzwerkkonfiguration Über Assistenten
Bitte beachten Sie: Wir empfehlen, die aktuellen Einstellungen zunächst zu notieren und dann die Änderungen durchzuführen. Das ist hilfreich, wenn Sie die PC-Netzwerkeinstellungen später zum Anschluss am Internet wiederherstellen müssen. Klicken Sie „OK“, um das Dialogfenster „Internetprotokoll Version 4 (TCP/IPv4) Eigenschaften“... - Seite 9 Schritt 3: Der Assistent beginnt mit der Analyse Ihrer Netzwerkumgebung und zeigt Ihre Netzwerkumgebung an. Wählen Sie zum Weitermachen „Next“. Schritt 4: In „Account“ ändern Sie nötigenfalls das Passwort. Falls nicht, lassen Sie die Felder leer und wählen Sie „Next“. Schritt 5: In „Date and Time“...
- Seite 10 Schritt 6: In “Network” wählen Sie den Netzwerktyp basierend auf Ihrer Netzwerkumgebung (Statische IP / PPPoE / DHCP) und geben Sie die notwendigen Informationen ein. Bitte beachten Sie: Diese Kamera unterstützt nicht PoE Router oder Hub. Für Statische IP: a) Geben Sie die Informationen zu „Server IP“, „Gateway“ und „Net Mask“ ein, die Sie von Ihrem ISP (Internet-Dienstanbieter) erhalten.
-
Seite 11: Ddns-Einstellung
Bitte beachten Sie: Sie können die Einstellungen ebenfalls später auf der Systemkonfigurationsseite über Ihren Webbrowser ändern. Einzelheiten siehe „5. KAMERAZUGRIFF ÜBER WEBBROWSER“ in der Bedienungsanleitung. Schritt 8: Sie werden aufgefordert, Ihren Webbrowser für die Änderungen der Netzwerkeinstellung neu zu starten. ‧... - Seite 12 Schritt 3: Klicken Sie „Network“ „DDNS“ und haken Sie „DDNS Enable“ ab. Schritt 4: Wählen Sie „default“ in „System Name“. In „Hostname“ behalten Sie den Standardwert, z.B. the MAC address of this camera, oder ändern Sie den Namen zu einer sinnvollen Bezeichnung, das ist leichter zu merken.
- Seite 13 3.3 Netzwerkkonfiguration über Video Viewer 3.3.1 Software installieren Schritt 1: Legen Sie die mitgelieferte CD in das CD-ROM oder DVD-ROM Laufwerk ein. Das Programm läuft automatisch ab. * Der Bildschirm links ist nur ein Beispiel und kann von Ihrem Produkt abweichen. Schritt 2: Klicken Sie „Program“...
-
Seite 14: Netzwerkeinstellung
Schritt 6: Doppelklicken Sie the IP-Adresse, die Sie gerade in das Adressbuch eingegeben haben, um sich einzuloggen. 3.3.2 Netzwerkeinstellung Bitte beachten Sie: Wir empfehlen, einen qualifizierten Installateur die Netzwerkeinstellung planen und konfigurieren zu lassen. Schritt 1: Klicken Sie zur Anzeige des Dialogfensters „General setting and utilities“... - Seite 15 c) Notieren Sie die gesamte Adresse der Kamera, beispielsweise MAC000E53114389.ddns.dvrtw.com.tw. Bitte beachten Sie: Sie können ebenfalls einen DDNS-Account von einer Website erstellen, die kostenlose DDNS-Dienste anbietet. Einzelheiten siehe „ANHANG ERSTELLUNG EINES ACCOUNT FÜR DDNS-DIENST“ auf Seite 16. d) Navigieren Sie zu „Network“ und wählen Sie „PPPOE“. Dann geben Sie Username und Passwort ein, die Sie von Ihrem ISP erhalten.
-
Seite 16: Passwort Ändern
e) Navigieren Sie zu „Network“ und wählen Sie „DHCP“. Klicken Sie „Apply“ und klicken Sie „OK“, um die Einstellungsseite zu verlassen. Schritt 3: Trennen Sie Kamera und PC ab und schließen Sie sie separat am Internet an. Schritt 4: Fügen Sie die IP-Adresse oder den Hostnamen Ihrer Kamera in Video Viewer mit korrektem Username und Passwort an und klicken Sie den Eintrag zweimal, um zu sehen, ob Sie auf Ihre Kamera zugreifen können. - Seite 17 Schritt 3: Kehren Sie zur Liveanzeige zurück und klicken Sie zum Abtrennen der Kamera Schritt 4: Klicken Sie zur Auswahl der IP-Adresse der Kamera und klicken zum Aufrufen der Seite zum Einstellen und Ändern des Passwortes. Dann klicken Sie „Login”, um mit dem neuen Passwort auf die Kamera zuzugreifen.
- Seite 18 Stellen Sie ein Passwort ein und geben Sie es ein zweites Mal zur Bestätigung ein. Geben Sie Ihre E-Mail-Adresse ein und geben Sie sie ein zweites Mal zur Bestätigung ein. Dann klicken Sie „Create Account“. Schritt 3: Das System sendet automatisch eine Bestätigungs-E-Mail an Ihre E-Mail-Adresse. Lesen Sie diese E-Mail innerhalb von 48 Stunden und folgen Sie den Aktivierungsschritten des Accounts gemäß...
- Seite 19 Wählen Sie einen Hostnamen. Geben Sie die IP-Adresse ein, zu welcher Sie umleiten möchten. Notieren Sie den gesamten Hostnamen, beispielsweise headoffice523.dyndns.org. Dann klicken Sie „Add To Cart“ zur Rechnungslegung. Bitte beachten Sie: Dieser Dienst ist kostenlos. Beenden Sie die Rechnungslegung, es werden KEINE Bezahlinformationen benötigt. Schritt 6: Klicken Sie nach der Kasse „Activate Services“...
