Einbau Gehäuse
Zentrale geschützt und für Wartung gut
zugänglich in Antriebsnähe montieren.
AP-Montage
1. Kabelabdeckung abnehmen
2. Gehäusewanne mit 4 Schrauben an der
Wand befestigen
UP-Montage (nicht Hohlwandmontage)
1. Mauerhaken und Einputzkreuz an die
Gehäusewanne festschrauben
2. Gehäusewanne in Mauernische befesti-
gen und Einputzkreuz nach dem Ver-
putzen wieder entfernen
Achtung: Die Feuerwiderstandsklasse der
Brandschutzwände darf nicht unzulässig
beeinflusst werden. Durch die UP-Monta-
ge wird der Schallschutz beeinträchtigt.

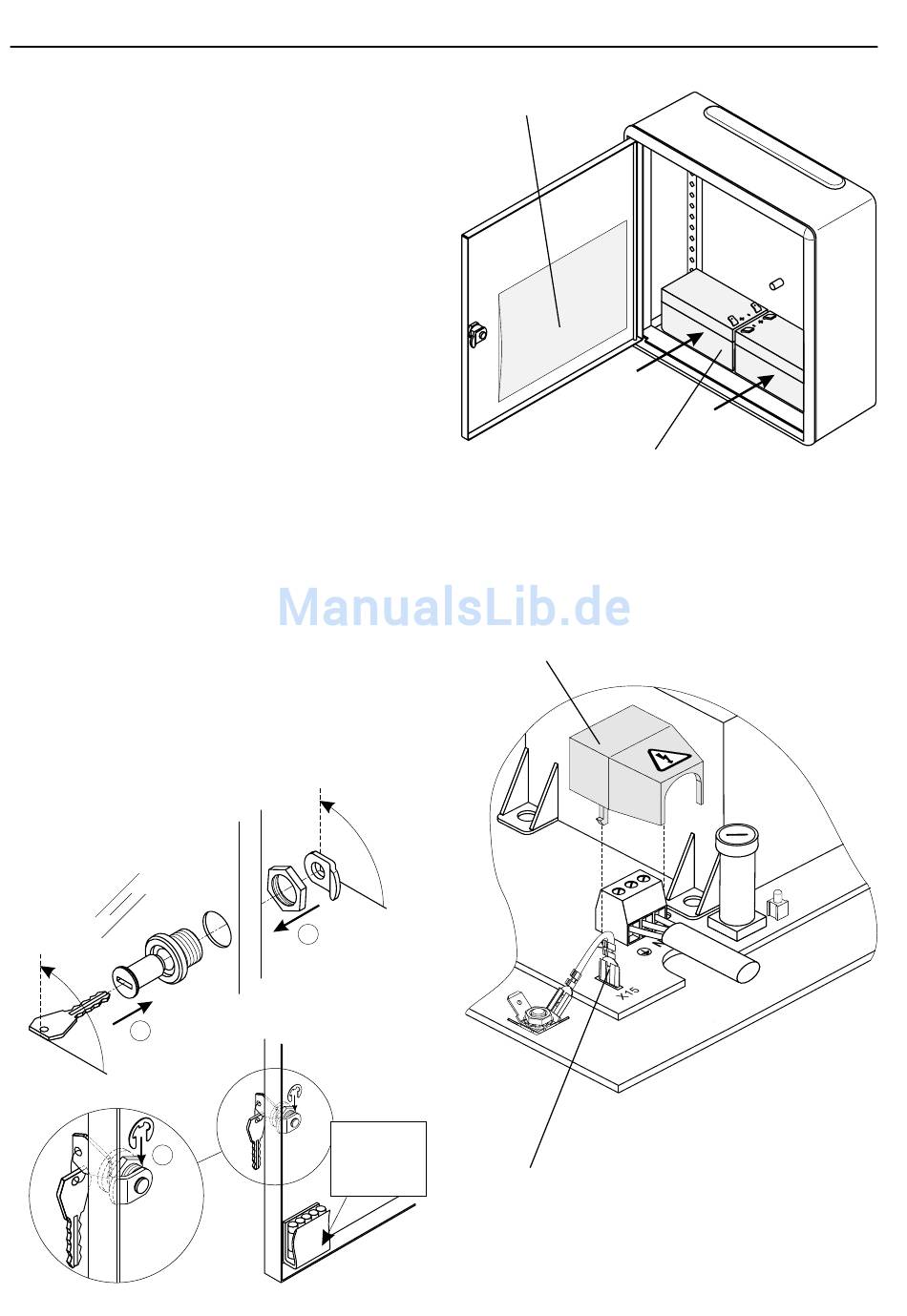

Endmontage
3. Zentralplatine montieren und
anschließen
4. Kabelabdeckung anschrauben
5. Tür aus dem Türrahmen aushängen
(dazu Scharnierstange mit einer Zange
nach oben drücken), Türrahmen auf der
Gehäusewanne befestigen und Tür wie-
der einhängen
6. Schloss montieren
7. Sicherungshalter
und Sicherungen
einsetzen.
AUF
1
ZU
3
6/24
RZN 440x-M/ -K Rev.:1.5
8. Dokumententasche
10. Die dem Beipack beiliegende
AUF
ZU
2
Sicherungs-
halter und
Sicherungen
einsetzen
11. Bei Einbau in einem Stahlschrank ist
einkleben
9. Akkumulatoren einsetzen
(siehe Hinweis Seite 5)
Schutzkappe nach Anschluss des
Netzkabels über die Netzklemme
stecken.
die metallische Grundplatte und das
Gehäuse mit einer Erdungsleitung
an X15 zu erden.
