Leitungsverlegeplan; Versorgung; Anschlusskabel - D+H RZN 4404-M Gebrauchsanleitung

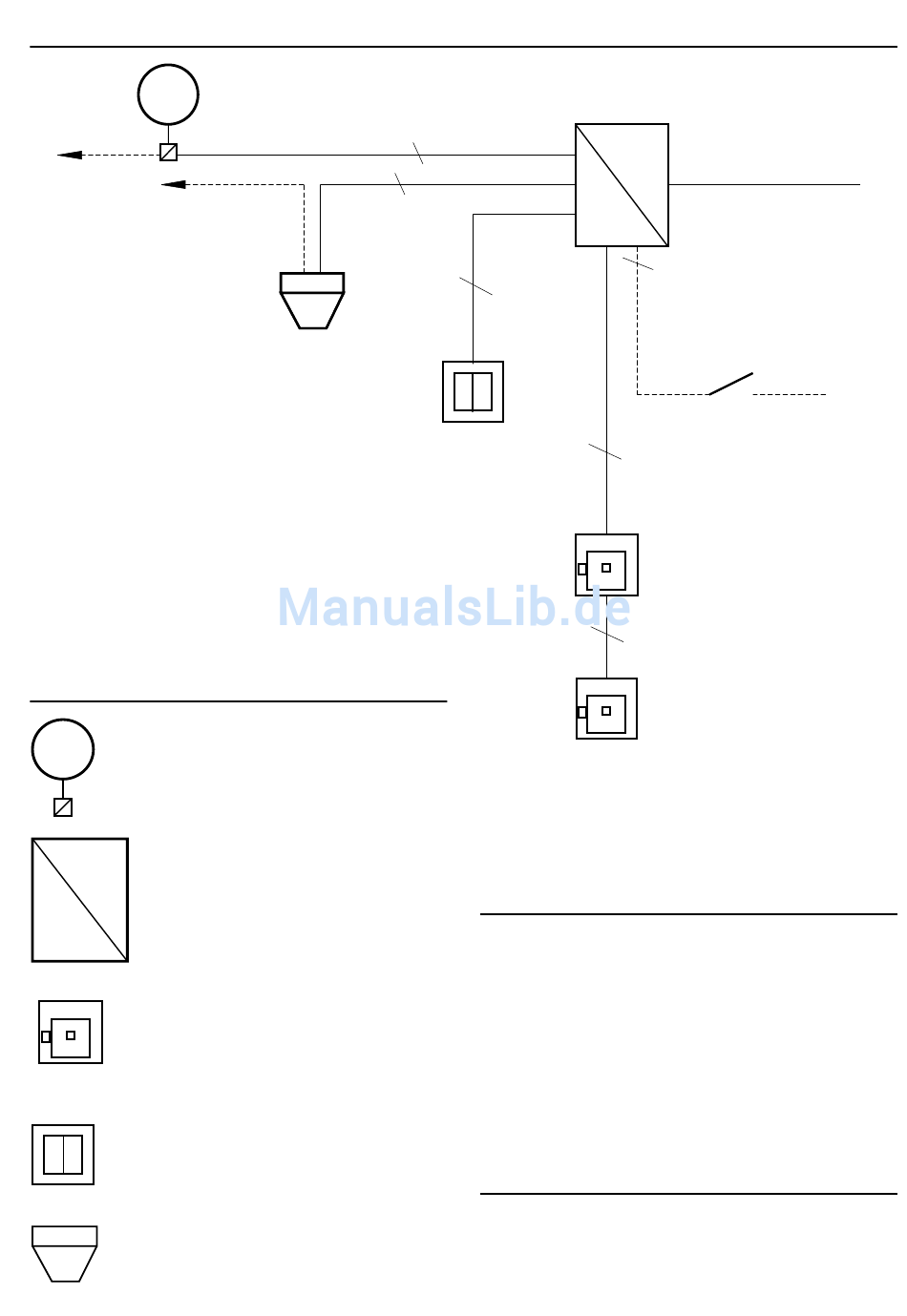

Leitungsverlegeplan (Muster)
M
zu weiteren
zu weiteren
Legende
Antrieb 24VDC an Rauch-
M
abzugsklappe (Leitung siehe
Symbole oben, in einer UP -
Verteilerdose enden lassen).
230VAC
RZN Auf- oder Unterputz
(230VAC / 24VDC)
in der Nähe der RWA - Klappe.
24VDC
Rauchabzugstaster (RT43-H/N)
AP 24VDC ca. 1,5m über OKFF
(bauseits 55mm UP - Dose)
Lüftungstaster 24VDC (z.B.
LT 43) ca. 1,2 über OKFF (bei
UP bauseits 55mm UP-Dose)
Brandmelder 24VDC
(FO 1362 oder FT 1262)
Antrieb
Kabelverlegetabelle
JY (St) Y
2x2x0,6
Brandmelder
siehe
JY (St) Y
2x2x0,6
Lüftungstaster
230 V - Versorgung
Separaten Stromkreis vorsehen.
Sicherungen kennzeichnen.
Schutzkappe über Netzklemme auf Zentra-
len Grundplatine stecken.

Anschlusskabel:

Anschlusswert:
Schwachstromleitungen
Getrennt von Netzleitungen verlegen und ein-
führen.
Kabel und Klemmdosen rot kennzeichnen.
Zentrale
230VAC
230V 50Hz
nicht abschaltbar
24VDC
JY (St) Y
2x2x0,6
Kontakt
Fremdsteuerung
JY (St) Y
4x2x0,6
Nebenbedienstelle
JY (St) Y
4x2x0,6
Hauptbedienstelle
NYM-I 3x1.5
RZN 4404-M = 120 VA
RZN 4408-M = 240 VA
RZN 4408-K = 240 VA
RZN 440x-M/ -K Rev.:1.5
11/24
