Inhaltsverzeichnis; Wartung / Garantie / Piktogrammerklärung - D+H RZN 4404-M Gebrauchsanleitung

Inhalt
Wartung / Garantie / Piktogrammerklärung ........................................................................... 2
Technische Daten / Akkumulator Kontrolle TID ..................................................................... 3
Einleitung ................................................................................................................................ 4
Einbau Zentrale ................................................................................................................... 5-6
Ansicht Grundplatine RZN 4404-M ........................................................................................ 7
Ansicht Grundplatine RZN 4408-M ........................................................................................ 8
Ansicht Grundplatine RZN 4408-K ......................................................................................... 9
Antriebe und Rauchabzugstaster ....................................................................................... 10
Leitungsverlegeplan ............................................................................................................. 11
Anschlusskabel ................................................................................................................... 12
Anschlusspläne .............................................................................................................. 13-19
Inbetriebnahme .................................................................................................................... 20
Kodierung Linie/ Gruppe/ Zentrale ................................................................................. 21-23
Überprüfung ......................................................................................................................... 24
Wartung
Einmal jährlich durch eine durch den
Gerätehersteller autorisierte Fachfirma.
Prüfplakette erneuern, Kontrollbuch führen.
Es sind jeweils die aktuellen D+H Wartungs-
hinweise maßgebend.
Ein von D+H autorisierter Fachbetrieb erhält
diese automatisch und wurde von D+H spezi-
ell geschult diese Wartungen fachgerecht
durchzuführen.
Bei der Wartung sind folgende Prüfungen
durchzuführen:
- Äußere Begutachtung / Inspektion der
Systemkomponenten
- Messung der Isolationswiderstände
- Überprüfung aller relevanten Spannungs-
versorgungseinheiten
- Funktionsstest der angeschlossenen
Systemkomponenten
- Protokollierung der fachgerechten
Wartungsausführung und Kennzeich-
nung gemäß Vorgaben
Garantie
Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab belegter Übergabe der Anlage bis
max. 3 Jahre nach Auslieferungsdatum, wenn die Montage bzw. Inbetriebnahme durch
einen von D+H autorisierten Service- und Vertriebspartner durchgeführt wurde.
Bei Anschluss von D+H-Komponenten an Fremdanlagen oder Vermischung von D+H-Pro-
dukten mit Teilen anderer Hersteller erlischt die D+H-Garantie.
2/24
RZN 440x-M/ -K Rev.:1.5

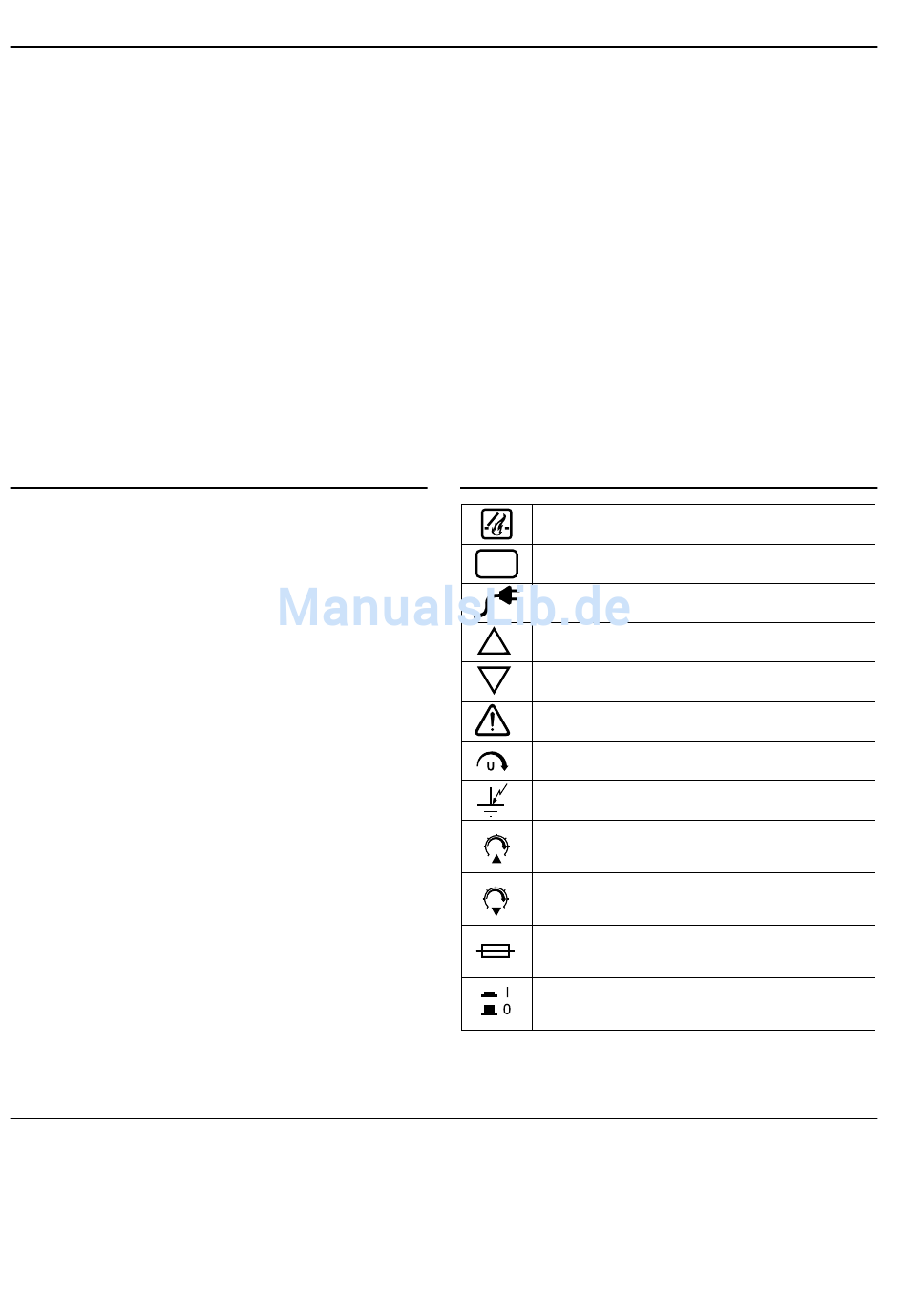

Piktogrammerklärung
RWA - Alarm
OK Zentrale O.K.
Netzversorgung
Lüftungstasterfunktion "AUF"
Lüftungs- / RWA - Tasterfunktion "ZU"
Störung
Ladespannungsregler
Erdschluss
20 40
Regler für AUF-Laufzeitbegrenzung
sec
2 60
15 30
Regler für Lüftungszeitbegrenzung
min
2 45
Sicherung
Reset
