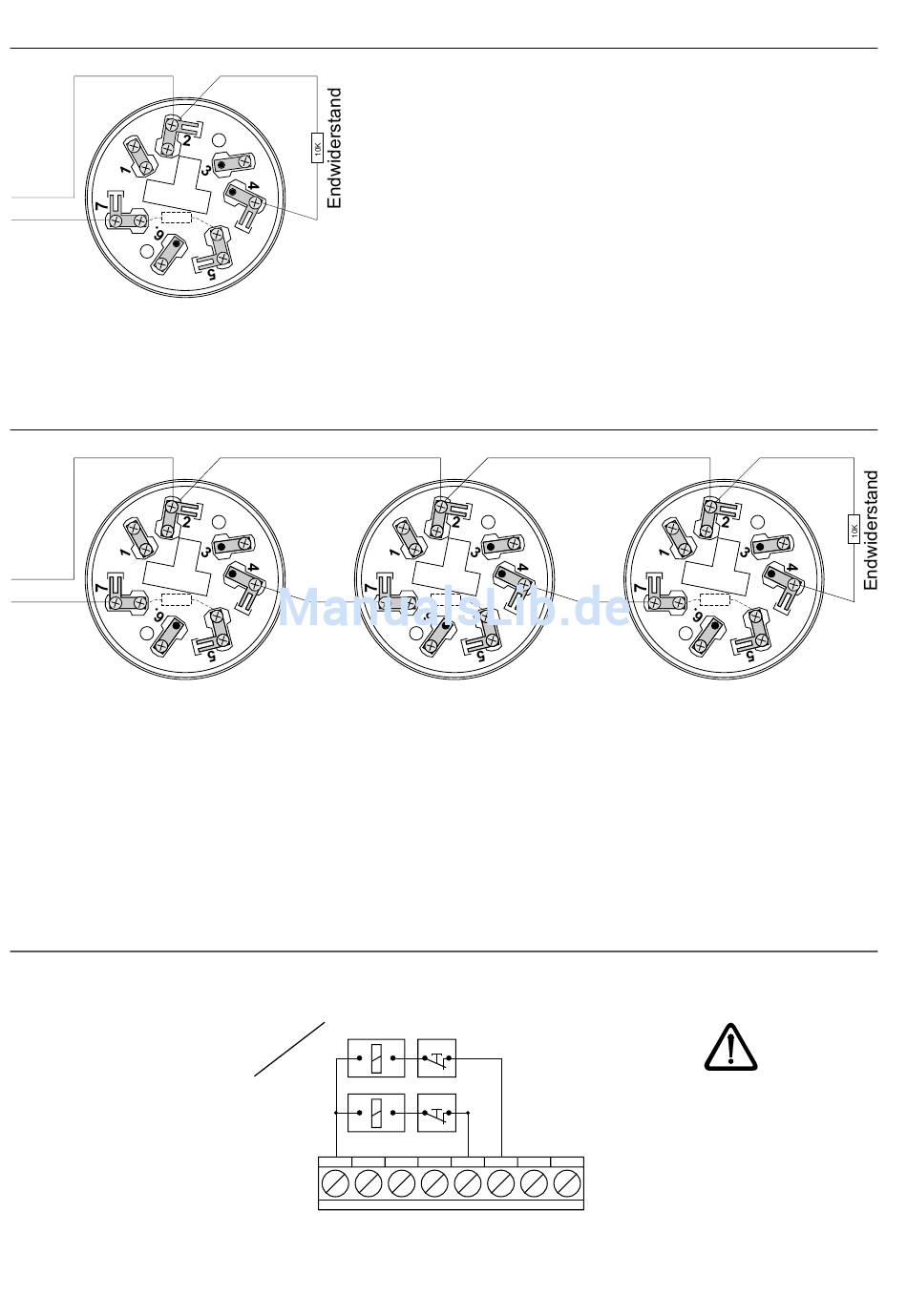

Anschluss eines Brandmelders

Linie
-
*
180R
einziger Brandmelder

Anschluss mehrerer Brandmelder

Linie
-
*
180R
erster Brandmelder
*
Bei Verwendung von Linienschaltungen mit 2-Melder-Abhängigkeit darf der Widerstand
nicht eingesetzt werden!

Anschluss von Haftmagneten an RZN 440x-M

Haftmagnete 24V
(max. 500mA
Gesamtstrom)
18/24
RZN 440x-M/ -K Rev.:1.5
*
180R
zweiter bis vorletzter
Brandmelder
Haft-
magnet
-
+
-
+
N- N+ Z + M1 M2 D1 D2
*
letzter Brandmelder
Unter-
brecher-
Ausgang bei
taster
Netzausfall
spannungsfrei!
180R
