Anschlussbeispiele

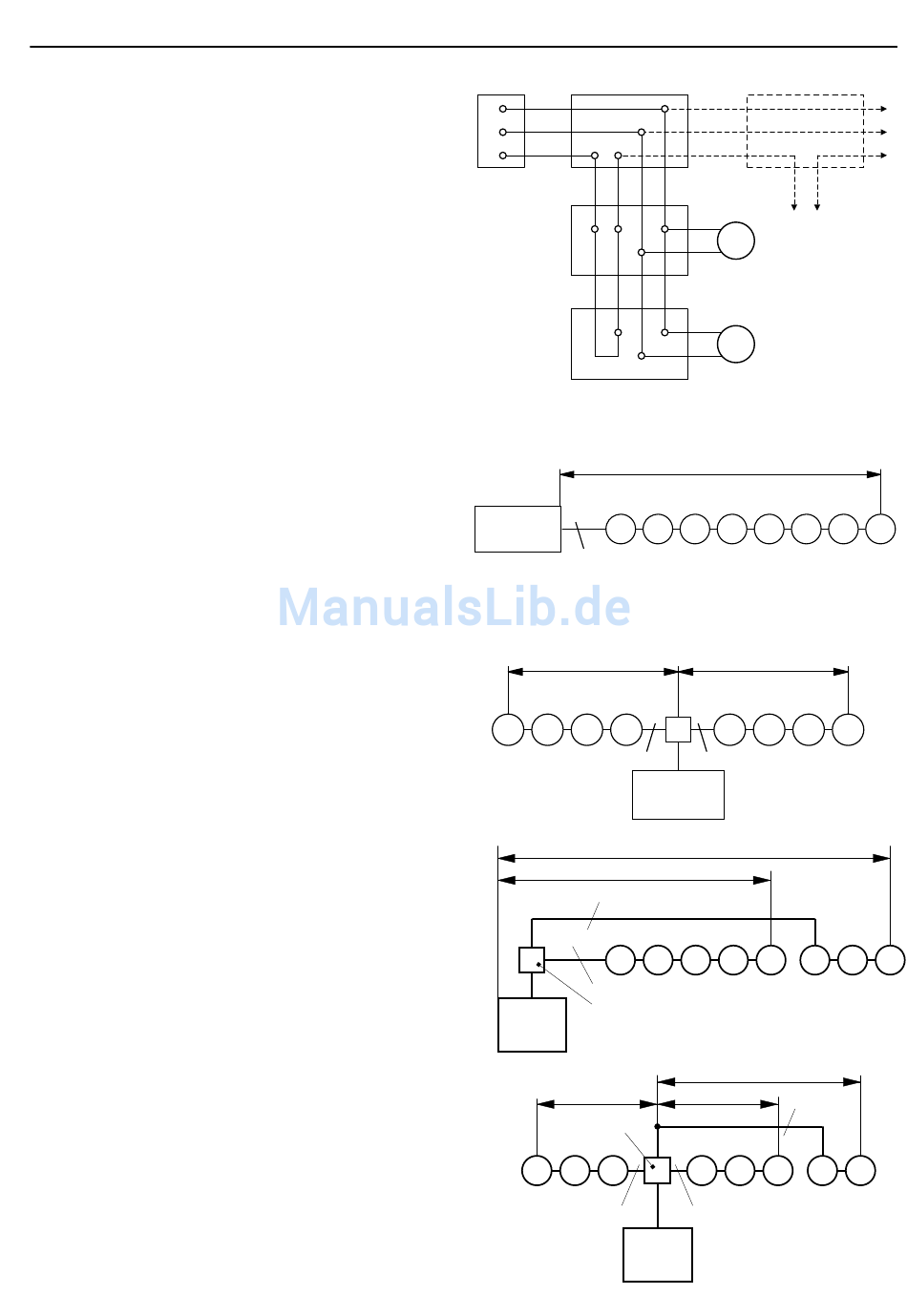

Anschluss bei Leitungsabzweig:
Versorgungsadern Mot a / Mot b zweigen
parallel ab, Überwachung wird durch alle
Kabel bis zum Gruppenende durch-
geschleift.
Beispiel 1: 1 Strang
Einfache, aber für Spannungsabfall ungün-
stige Verlegung: Alle Antriebe an einer Lei-
tung.
Beispiel 2: 2 Stränge
Zentrale in der Mitte, eine Seite als Abzweig,
andere Seite als Ende geschaltet. 4 Adern
für Abzweig beachten!
Beispiel 3: 2 Stränge einseitig
Abzweig und Ende in gleicher Richtung, An-
triebsanzahl entsprechend Leitungslängen
unterschiedlich.
4 Adern für Abzweig beachten!
Beispiel 4: 3 Stränge
Wegen der sehr großen Entfernungen wur-
den 3 Leitungsstränge vorgesehen: 2
Leitungsstränge mit je 3 Antrieben an 75 m
Leitung als Abzweig und 1 Leitungsstrang
mit 2 Antrieben an 200 m Leitung.
4 Adern für Abzweig beachten!
Zentrale Abzweigdose
7
6
5
Abzweigdose
am Motor
Abzweigdose
am Motor
M
3x2,5²
50m
M M M M
4x2,5²
40m
3 x 2,5²
M
4 x 2,5²
Abzweig-
dose
Zentrale
65m
Abzweig-
dose
M M M
4 x 2,5²
Zentrale
Abzweigdose
br.
weitere Abzweige
M
gleichartig schalten
bl.
br.
M
bl.
25m
M M M M M M M
50m
M M M M
3x2,5²
65m
M M M M M
200m
65m
5 x 2,5²
M M M M
4 x 2,5²
