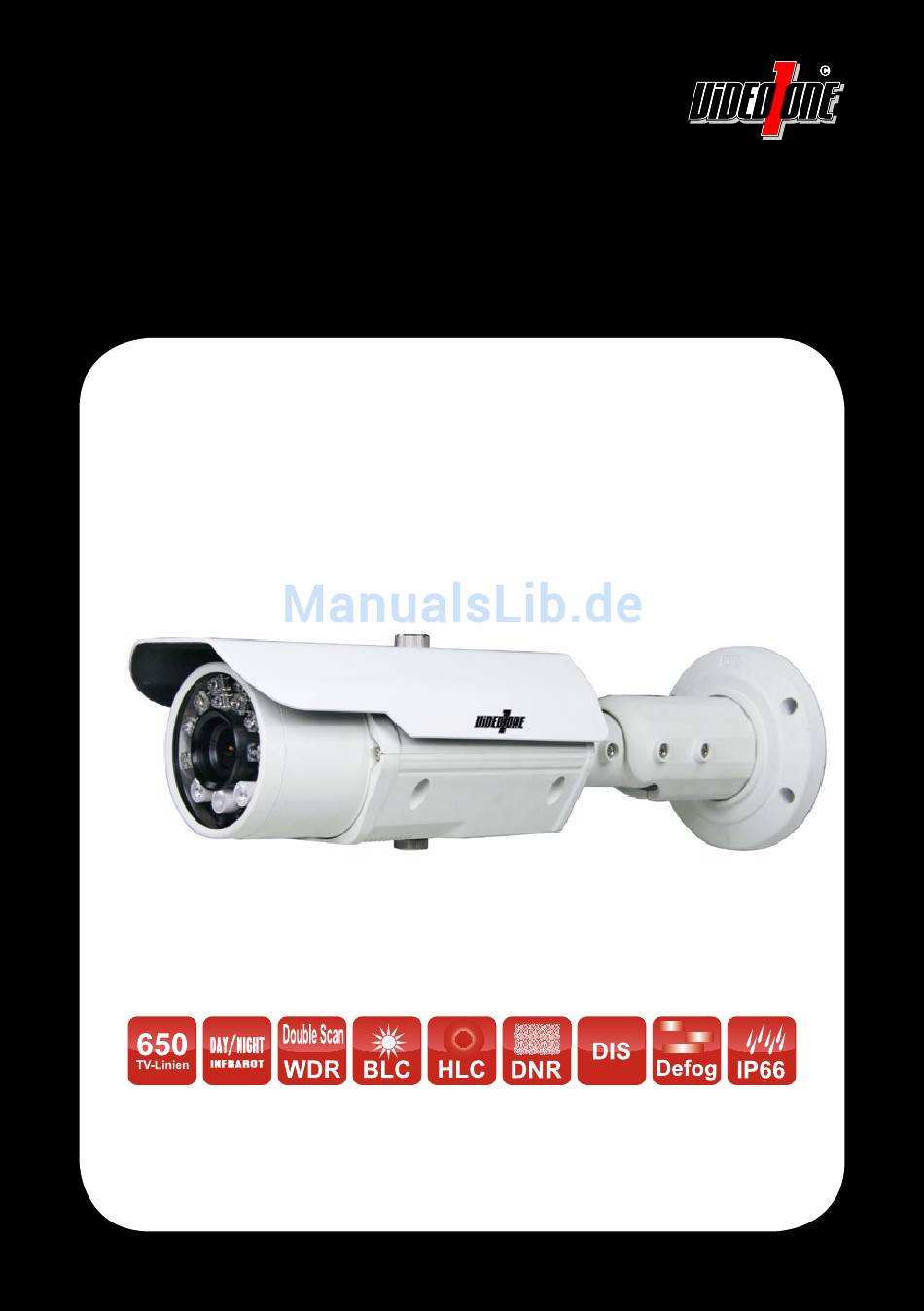

- Seite 1 VO-IRC61-650TDN True Day/Night Outdoor IR-Farbkamera Benutzerhandbuch Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Inhaltsverzeichnis Hinweise Seite - Verpackungsinhalt .............................2 - Sicherheitshinweise .……………….…………………..………………......…..…………..3 - Vor der Installation ............................3 - Hinweise zur Installation ..........................3 Installation - Montage …......……………………………………………….…..………………....4 - Verkabelung ...…............................5 - Objektiv ......………………………………………………………………………...……………...5... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise VORSICHT GEFAHR EINES ELEKTR OSCHOCKS NICHT ÖFFNEN VORSICHT: NICHT DIE ABDECKUNG ÖFFNEN ODER ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. WENDEN SIE SICH AN QUALIFIZIERTES KUNDENDIENSTPERSONAL 1. Lassen Sie keine Gegenstände auf das Gerät fallen und setzen Sie es keinen starken Stößen aus. Halten Sie es fern von Standorten, die übermäßiger Erschütterung ausgesetzt sind. -
Seite 4: Installation/Montage
Installation: Montage 1. Setzen Sie die Schablone auf die Position, an der die Oben Kamera installiert werden soll. 2. Setzen Sie die vier Markierungen und bohren Sie entsprechende Löcher in die Wand beziehungsweise in die Decke. 3. Setzen Sie Dübel in die Löcher ein. Löcher für Wand/Decken- Befestigung 4. -
Seite 5: Installation: Verkabelung
7. Lösen Sie die drei Feststell-Schrauben ein wenig. Lösen Sie diese auf keinem Fall vollständig aus Ihrer Fassung heraus! 8. Richten Sie die Kamera in die gewünschte Blickrichtung aus. 9. Ziehen Sie die Feststell-Schrauben wieder fest. Installation: Verkabelung Verbinden Sie das Videokabel (BNC-Stecker) mit einem Monitor oder Recorder. Verbinden Sie das Stromkabel mit einem geeigneten Netzteil (siehe technische Daten). -
Seite 6: Bedienung
Bildschirmmenü: Bedienung Video-Ausgang für Bildschirmmenü-Steuerung Testmonitor (optional) WICHTIG: Achten Sie darauf, dass kein Wasser, Schmutz oder Feuchtigkeit in die Kamera gelangt. Hohe Luftfeuchtigkeit könnte zur Bildung von kondensierendem Wasser im Gerät führen. Dies könnte im laufenden Betrieb das Bild beeinträchtigen oder sogar die Kamera beschädigen. Bildschirmmenü: Sprache wählen 1. -
Seite 7: Bildschirmmenü
Bildschirmmenü 1. SPRACHE (Sprache) Hier können Sie die Menüsprache ändern. 2. SZENENWAHL Hier finden Sie diverse Funktionen zur Bildverbesserung. Sie können verschiedene Vorgaben verwenden. Es stehen die Vorgaben FULL AUTO, INDOOR, OUTDOOR, BACKLIGHT, ITS und ANPASS zur Auswahl. Je nachdem, welche Vorgabe Sie wählen, sind unter Umständen nicht alle der nachfolgenden Einstellungen verfügbar. - Seite 8 2.3. SLK/GLK 2.3.1. SLK (Spitzlichtaustastung) Wird der Sichtbereich der Kamera von Lichtquellen geblendet, werden diese Teile automatisch verdunkelt, damit andere Teile nicht überblendet werden. Dies ist zum Beispiel hilfreich bei der Identifizierung von Kfz-Kennzeichen. • BEGRENZ.PEGEL [0 - 255] 2.3.2. GLK (Gegenlichtkompensation) Diese Funktion ermöglicht es, in hell erleuchteten Szenen dunkle Objekte,...
- Seite 9 2.7. IR-OPTIMIERER (Infrarotbeleuchtung) Hier können Sie die integrierte IR-Beleuchtung einstellen. Dank der intelligenten Infrarotlicht- Steuerung werden Überbelichtungen (zum Beispiel bei kurzen Abständen zum Objekt) vermieden. Das Infrarotlicht kann sich dem Abstand und der vorhandenen Umgebungshelligkeit anpassen. [EIN / AUS] 2.7.1. MODUS •...
- Seite 10 4. SYS-EINSTELL. 4.1. SYNCHR.MODUS (Synchronisation) Synchronisation des Videosignals. Die Synchronisation ist bei Kameras, die mit Gleichspannung versorgt werden immer intern. [INT / LL] 4.2. OBJEKTIV (Objektiv-Blende) 4.2.1. MANUELL Wählen Sie [MANUELL], falls Sie eine Kamera mit manueller Blende haben. 4.2.2. AUTOMATISCH Wählen Sie [AUTO], falls Sie eine Kamera mit automatischer Blende haben.
-
Seite 11: Wartung
6. BEW.ERKENNUNG (Bewegungserkennung) Sobald die Kamera auf dem Videobild eine Bewegung erkennt, wird ein Hinweis auf dem Bildschirm eingeblendet. [EIN / AUS] 6.1. DET.SCHWELLE Stellen Sie die Empfindlichkeit für die Bewegungserkennung ein. [0 - 127] 6.2. INTERVALL Hier können Sie den Intervall für das Erkennen von Bewegungen einstellen. [0 - 127] 6.3. - Seite 12 Abmessungen Einheit: mm...
-
Seite 13: Technische Daten
Technische Daten Allgemeine Daten VO-IRC61-650TDN Bestellnummer 212 2012 401 Bildsensor 1/3“ (8.46mm) SONY 960H CCD Auflösung >650 TV-Linien Bildelemente 976x582 (HxV) Lichtempfindlichkeit Farbe 0.03 Lux Lichtempfindlichkeit SW 0 Lux (IR an) Day/Night automatische Tag-/Nachtumschaltung mit schwenkbarem IR-Filter (True Day/Night) Infrarotlicht... -
Seite 14: Entsorgung
Entsorgung In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem: Die nachfolgende Kennzeichnung auf Produkten, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. -
