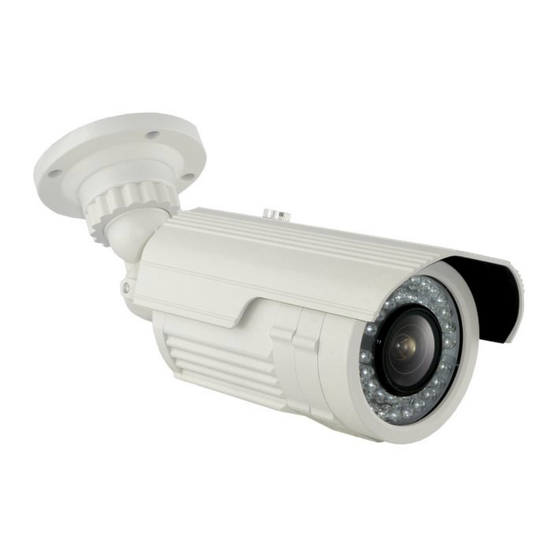

- Seite 1 VO-IRC58-2812TDN True Day/Night Outdoor IR-Farbkamera Benutzerhandbuch Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Inhalt Hinweise Seite - Sicherheitshinweise .............................2 - Verpackungsinhalt .………………….…………………..………………......…..…………..3 - Vor der Installation ............................3 - Hinweise zur Installation …............................3 Installation - Wandarm ausrichten …....……………………………………………….…..………………....4 - Objektiv einstellen ...…..........................4 Bildschirmmenü... -
Seite 3: Verpackungsinhalt
Verpackungsinhalt Kamera + Sonnendach 4 x Schrauben 4 x Schraubenisolierung 4 x Dübel Schraube für BNC-Kabel Sonnendach 2 x Inbus Handbuch Öffnungsschlüssel für Testmonitor Vor der Installation 1. Lesen und befolgen Sie diese Anweisungen. 2. Bewahren Sie diese Anweisungen auf. 3. -
Seite 4: Wandarm Ausrichten
Wandarm ausrichten Schraube mit Inbus lösen zum Neigen Schraube mit Inbus lösen zum Schwenken Verschraubung lösen zum Rotieren Objektiv einstellen Zum Einstellen von Zoom und Fokus lösen Sie die Fixier-Schrauben nur eine halbe Umdrehung. Drehen Sie diese Schrauben niemals ganz heraus! Hinter den Schrauben befinden sich Magnete, die das Objektiv bewegen. -
Seite 5: Bildschirmmenü-Bedienung
Bildschirmmenü-Bedienung Die Kamera verfügt über ein Bildschirmmenü. Zur Konfiguration können Sie die Bildschirmmenü- Steuerung (siehe Abbildung) verwenden. Bildschirmmenü-Steuerung Die Steuerung für das Menü ist komfortabel hinter der Schutzabdeckung erreichbar. Deutsche Menüsprache 1. Rufen Sie mit der Bildschirmmenü-Steuerung das Hauptmenü auf. 2. - Seite 6 Bildschirmmenü: 2. BELICHTUNG Menü für: EINST BELICHTUNG - Helligkeit 1. HELLIGKEIT - Flickerfilter 2. SHUTTER A.FLK - Verstärkungsregelung 3. AGC MITTEL 4. SENS-UP AUTO - Lichtsignalverstärkung 5. ZURÜCK • HELLIGKEIT • SHUTTER (Flickerfilter) Hier können Sie bei Bildflimmern den Flickerfilter einschalten. •...
- Seite 7 Bildschirmmenü: 5. GEGENLICHT Menü für: - Gegenlichtkompensation - Spitzlichtaustastung • BLC (Gegenlichtkompensation) Diese Funktion ermöglicht es, in hell erleuchteten Szenen dunkle Objekte, die normalerweise nur als Silhouette zu erkennen wären, deutlicher darzustellen. Sie können dabei den Bildbereich, der mit der Gegenlichtkompensation bearbeitet werden soll, individuell einstellen.
- Seite 8 Bildschirmmenü: 8. SPEZIAL Menü für: EINST SPEZIAL 1. BILDEINST 2. TITEL KAM 3. PRIVAT 4. BEW ERK 5. SYNC 6. COAX 7. SSDR 8. ZURÜCK • BILDEINST (Bildeinstellungen) In diesem Menü können Sie spezielle Bild-Einstellungen vornehmen. • MONITOR Je nach Monitor können Sie Werte für GAMMA, PEGEL und COLOR GAIN (Farbsättigung) einstellen. Mit RÜCKS können Sie die Einstellungen wieder auf Werkseinstellung zurücksetzen.
- Seite 9 • SSDR (Erweiterte Dynamik) Details sowohl in dunklen als auch in hellen Bildbereichen kommen besser zur Geltung. Dadurch, dass die einzelnen Objektbereiche in einer Szene von der Kamera digital mit unterschiedlichen Helligkeits- beziehungsweise Gammawerten versehen werden, sind die Objekte in den hellen sowie in den dunklen Bereichen sichtbar.
-
Seite 10: Abmessungen
Abmessungen Einheit: mm Technische Daten Allgemeine Daten VO-IRC58-2812TDN Bildsensor 1/3" SONY 960H CCD Horizontale Auflösung 700/750 TV-Linien (Farbe/SW) Bildelemente 976x582 (HxV) Lichtempfindlichkeit Farbe 0.1 Lux, 0.0001 Lux (Sens-Up x512) Lichtempfindlichkeit SW 0 Lux (IR an) Day/Night automatische Tag-/Nachtumschaltung mit schwenkbarem IR-Filter (True Day/Night) -
Seite 11: Entsorgung
Entsorgung In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem: Die nachfolgende Kennzeichnung auf Produkten, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
