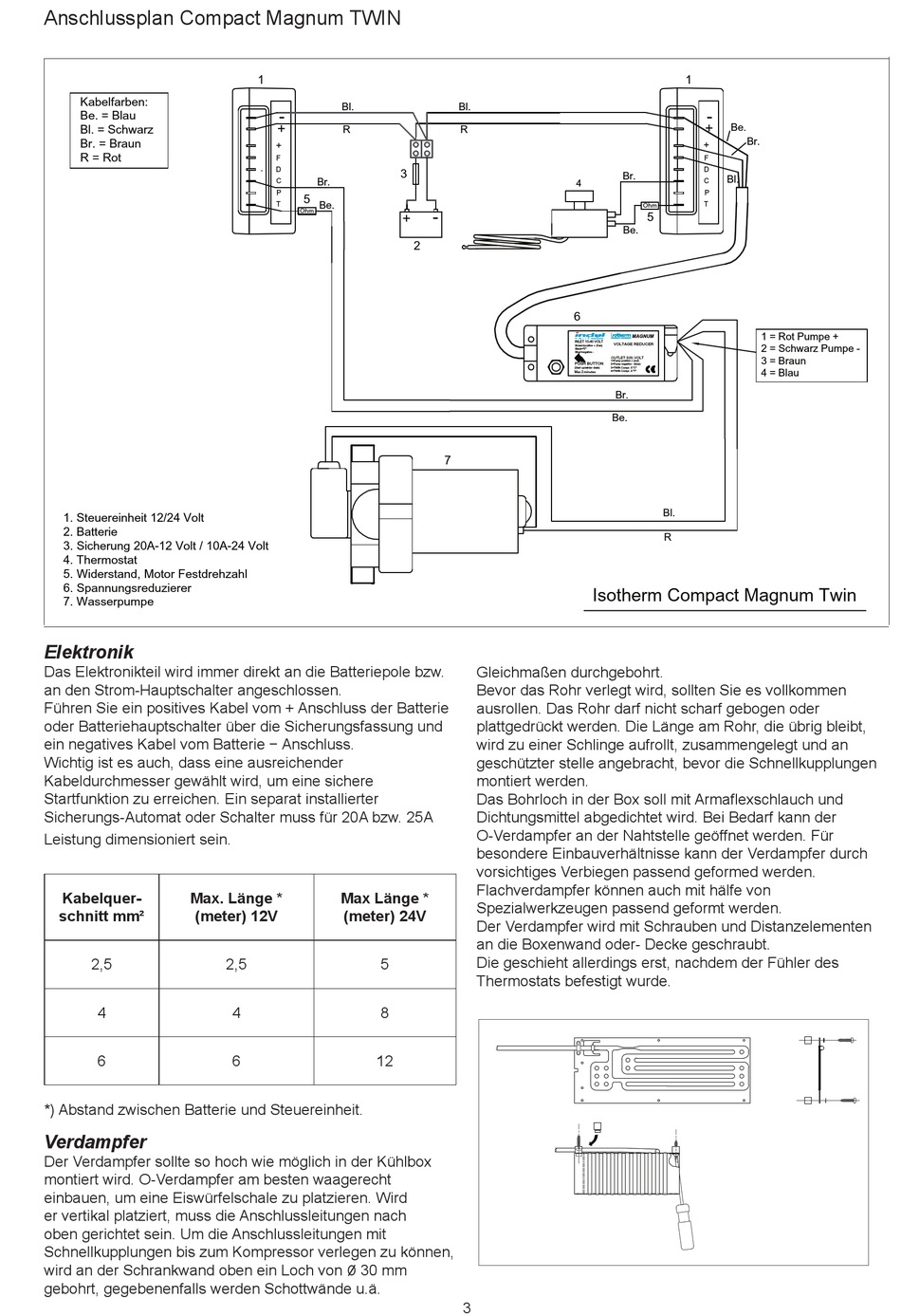

Anschlussplan Compact Magnum TWIN
Kabelfarben:
Be. = Blau
Bl. = Schwarz
Br. = Braun
R = Rot
1. Steuereinheit 12/24 Volt
2. Batterie
3. Sicherung 20A-12 Volt / 10A-24 Volt
4. Thermostat
5. Widerstand, Motor Festdrehzahl
6. Spannungsreduzierer
7. Wasserpumpe
Elektronik
Das Elektronikteil wird immer direkt an die Batteriepole bzw.
an den Strom-Hauptschalter angeschlossen.
Führen Sie ein positives Kabel vom + Anschluss der Batterie
oder Batteriehauptschalter über die Sicherungsfassung und
ein negatives Kabel vom Batterie − Anschluss.
Wichtig ist es auch, dass eine ausreichender
Kabeldurchmesser gewählt wird, um eine sichere
Startfunktion zu erreichen. Ein separat installierter
Sicherungs-Automat oder Schalter muss für 20A bzw. 25A
Leistung dimensioniert sein.
Kabelquer-
Max. Länge *
schnitt mm²
(meter) 12V
2,5
4
6
*) Abstand zwischen Batterie und Steuereinheit.
Verdampfer
Der Verdampfer sollte so hoch wie möglich in der Kühlbox
montiert wird. O-Verdampfer am besten waagerecht
einbauen, um eine Eiswürfelschale zu platzieren. Wird
er vertikal platziert, muss die Anschlussleitungen nach
oben gerichtet sein. Um die Anschlussleitungen mit
Schnellkupplungen bis zum Kompressor verlegen zu können,
wird an der Schrankwand oben ein Loch von 30 mm
gebohrt, gegebenenfalls werden Schottwände u.ä.
1
Bl.
-
+
R
+
F
D
Br.
C
P
5
Be.
T
Ohm
Max Länge *
(meter) 24V
2,5
5
4
8
6
12
Bl.
R
3
-
+
2
7
Gleichmaßen durchgebohrt.
Bevor das Rohr verlegt wird, sollten Sie es vollkommen
ausrollen. Das Rohr darf nicht scharf gebogen oder
plattgedrückt werden. Die Länge am Rohr, die übrig bleibt,
wird zu einer Schlinge aufrollt, zusammengelegt und an
geschützter stelle angebracht, bevor die Schnellkupplungen
montiert werden.
Das Bohrloch in der Box soll mit Armaflexschlauch und
Dichtungsmittel abgedichtet wird. Bei Bedarf kann der
O-Verdampfer an der Nahtstelle geöffnet werden. Für
besondere Einbauverhältnisse kann der Verdampfer durch
vorsichtiges Verbiegen passend geformed werden.
Flachverdampfer können auch mit hälfe von
Spezialwerkzeugen passend geformt werden.
Der Verdampfer wird mit Schrauben und Distanzelementen
an die Boxenwand oder- Decke geschraubt.
Die geschieht allerdings erst, nachdem der Fühler des
Thermostats befestigt wurde.
3
1
-
+
Be.
+
F
D
Br.
Bl.
C
4
P
T
Ohm
5
Be.
6
MAGNUM
INLET 10-40 VOLT
VOLTAGE REDUCER
Brown=positive + (Fan)
Black="F"
Blue=negative -
OUTLET 5(9) VOLT
1=Pump positive + (red)
PUSH BUTTON
2=Pump negative - (blue)
(Start up/winter drain)
3=TWIN Compr. II "C"
4=TWIN Compr. II "T"
Max 2 minutes
Br.
Be.
Bl.
R
Isotherm Compact Magnum Twin
Br.
1 = Rot Pumpe +
2 = Schwarz Pumpe -
3 = Braun
4 = Blau
