Installations- und Gebrauchsanweisung
Isotherm Compact Magnum / Compact Magnum
Twin ist ein Kühlaggregat, vorgesehen für den
Selbsteinbau in eine Kühlbox oder in einen
Kühlschrank.
Bei der Konzeption des Kühlsystems wurde
auf die Möglichkeit einfacher und leichter
Selbstmontage besonderen Wert gelegt. Das
Kühlsystem wird werkseitig mit Kältemittel
befüllt und vollkommen betriebsfertig geliefert.
Zur vereinfachung der Installation werden der
Kompressor und der Verdampfer als separate
Teile geliefert. Erst nach deren Montage
werden sie durch das flexible Kühlrohr, das mit
selbstdichtenden Schnellkupplungen versehen
ist, verbunden.
Die Voraussetzungen für eine gute Montage sind:
-
Gute Isolierung des Kühlraumes, am besten
aus dem Material Polyuhrethan: 30 mm
Stärke für Boxen bis 50 Liter, 50 mm für
Boxen bis 80 Liter und 100 mm oder mehr für
größere Boxen.
-
Die Verbrauchbatterien sollten eine Kapazität
von mindestens 75 Ah haben.
-
Das Batterieladegerät, die Kabel und
Anschlüsse im elektrischen System sollten im
gutem Zustand gehalten werden, die Batterien
gilt es am Anfang und am Ende der Saison
entsprechend zu pflegen.
Installation
Kompressorteil
Die Kompressoreinheit sollte waagerecht montiert
werden, um einen kontinuierlichen Betrieb bei bis 30°
Neigungswinkel gewährleisten zu können.
Die Schrauben müssen fest und sicher sitzen, damit bei

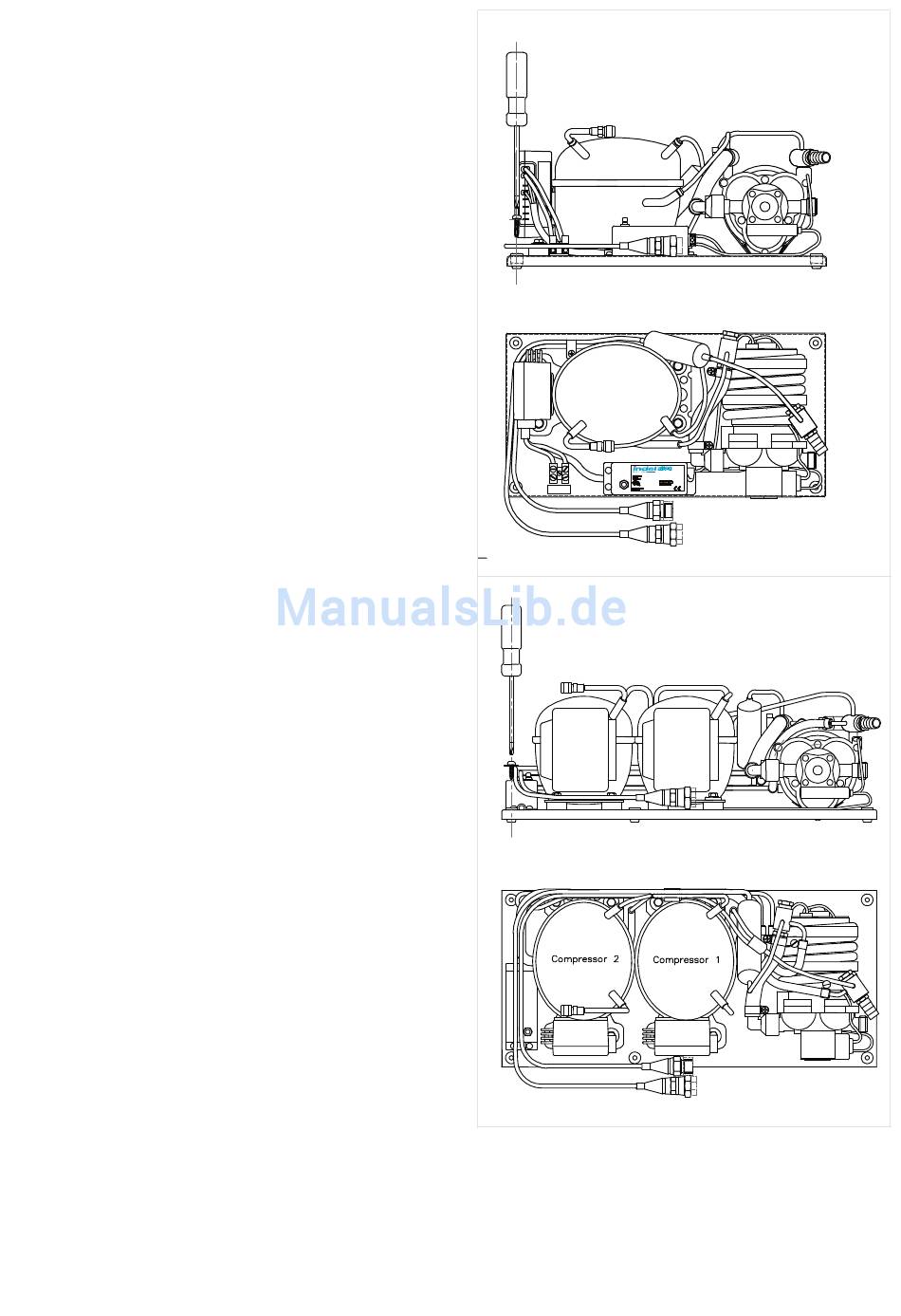

schwerer See nichts passiert. Der Compact Magnum
Kompressorteil hat vier Befestigungslöcher mit Gummifüsse
und Compact Magnum TWIN hat sechs Befestigungslöcher
mit Gummifüsse.
Zur Vereinfachung der Installation sollten die Schnellkupp
lungsanschlüsse am Rohr und Kompressor eingeschraubt
werden, bevor die Kompressoreinheit endgültig montiert
wird.
Nehmen Sie die Schutzkappen nicht zu zeitig ab und haben
Sie sie für später auf. Die Schnellkupplungsanschlüsse
können zuerst per Hand gedreht und dann gleichmäßig
mit einem Schraubenschlüssel geschraubt werden, so
dass sie in ihre Dichtungsposition gleiten und die Ventile
öffnen. Halten Sie dabei die Außenteile des Anschlusses mit
einem 21-er Schlüssel fest, damit sie nicht mitdrehen und
vielleicht das Kapillarröhrchen beschädigen. Ziehen Sie die
Kupplungen ganz fest an. Verwenden Sie 21-er und 24-er
Schlüssel für die Rohre.
-
+
+
P
T
INLET 10-40 VOLT
+ -
PUSH BUTTON
1
MAGNUM
VOLTAGE REDUCER
OUTLET 5(9) VOLT
