Wasseranschluss
Der Wasseranschluss an der Pumpe muss so angeschlossen
werden, dass immer Kühlwasser fließen kann, auch beim
segeln.
Installieren Sie die Kompressoreinheit gut geschützt,
aber leicht zugängig und schließen Sie deren
Wasseransaugschlauch an einen separaten Einlass am
Bootskörper und den Auslasse auch zu einen separaten
Abfluss.
Der Kompressor kann bis zu 2 m über Wasserlinie installiert
werden.
Die Stromzufuhr der Wasserpumpe hat einen
Spannungsreduzierer, um die Drehzahl der
Compact Magnum
-
+
+
MAGNUM
INLET 10-40 VOLT
VOLTAGE REDUCER
Brown=positive + (Fan)
Black="F"
Blue=negative -
OUTLET 5(9) VOLT
1=Pump positive + (red)
+ -
PUSH BUTTON
2=Pump negative - (blue)
(Start up/winter drain)
3=TWIN Compr. II "C"
Max 2 minutes
4=TWIN Compr. II "T"

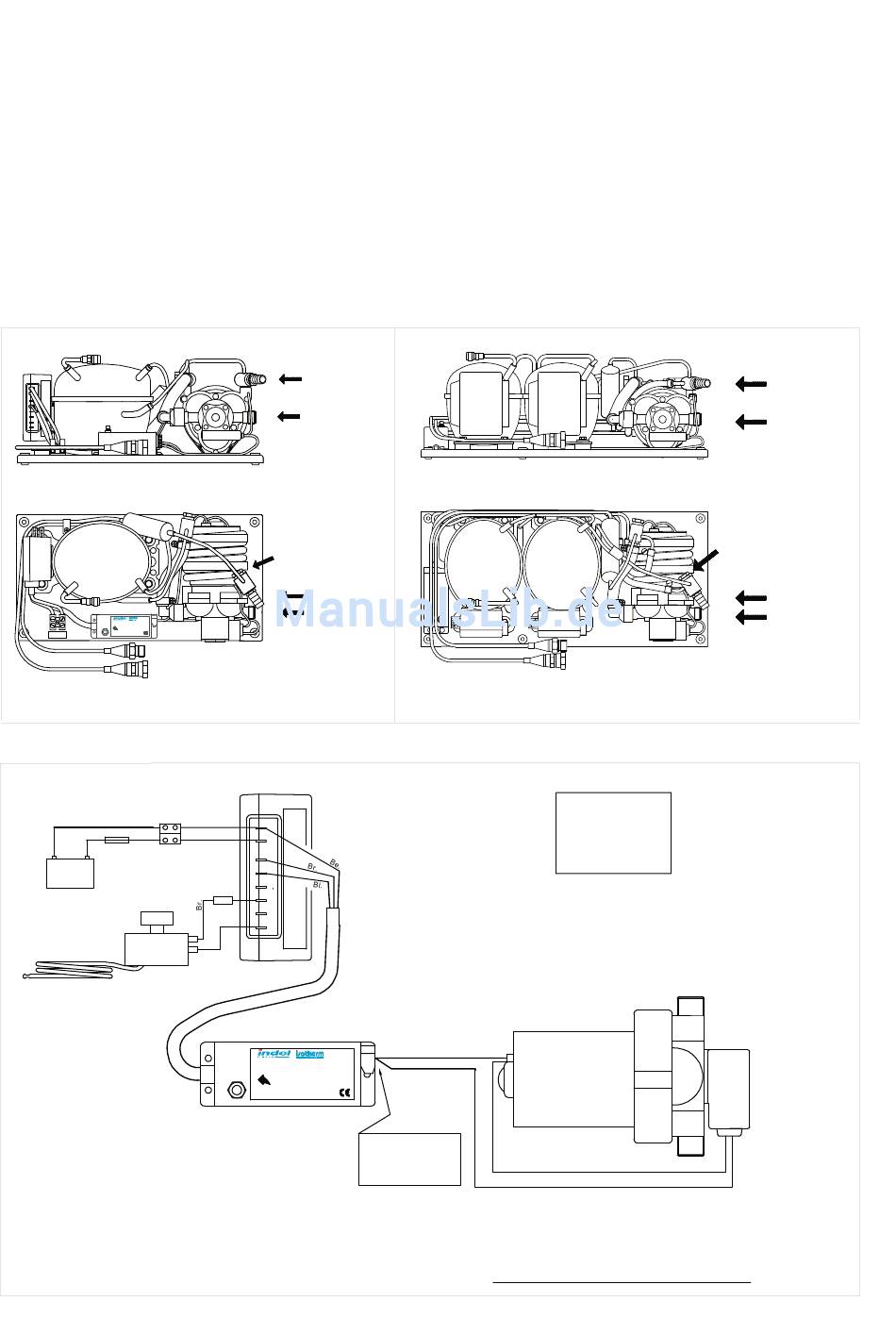

Anschlussplan Compact Magnum
3
-
+
2
4
1. Steuereinheit 12/24 Volt
2. Batterie
3. Sicherung 15A-12V/7.5A-24V
4. Thermostat
5. Widerstand, Motor Festdrehzahl
6. Spannungsreduzierer, V.II
7. Wasserpumpe
Wasser aus
Wasser ein
Zink Anode
Wasser aus
Wasser ein
1
-
+
+
F
5
D
C
Ohm
P
Be.
T
6
MAGNUM
INLET 10-40 VOLT
VOLTAGE REDUCER
Brown=positive + (Fan)
Black="F"
Blue=negative -
OUTLET 5(9) VOLT
1=Pump positive + (red)
PUSH BUTTON
2=Pump negative - (blue)
(Start up/winter drain)
3=TWIN Compr. II "C"
4=TWIN Compr. II "T"
Max 2 minutes
1=(Rot) Pumpe +
2=(Schwarz) Pumpe -
3= --
4= --
Pumpe zu senken und damit leiseren Betrieb zu ermöglichen.
Wenn nach der Installation Schwierigkeiten in der
Kühlwasserzirkulation auftreten, weil die Pumpe trocken
oder das System geleert worden war, drücken Sie der
Knopf max. 2 Minuten. Beim drücken des Knopfes wird der
Spannungsreduzierer überbrückt und die Pumpe kann mit
höher Drehzahl arbeiten.
Der Spannungsreduzierer gibt konstant 5 Volt an die Pumpe,
unabhängig davon, dass der Eingang 10 – 40 Volt hat.
Passende Wasserfilter: Shurflo 252-3300, Flojet 1740-002,
Jabsco-Rule 36400-0000,
Whale FV2060.
Compact Magnum TWIN
Kompressor 2
Kompressor 1
Kabelfarben:
Be.= Blau
Bl.= Schwarz
Br.= Braun
R= Rot
7
Bl.
R
R
Isotherm Compact Magnum
2
Wasser aus
Wasser ein
Zink Anode
Wasser aus
Wasser ein
000583-B
