Inhaltszusammenfassung für Isotherm Compact Magnum

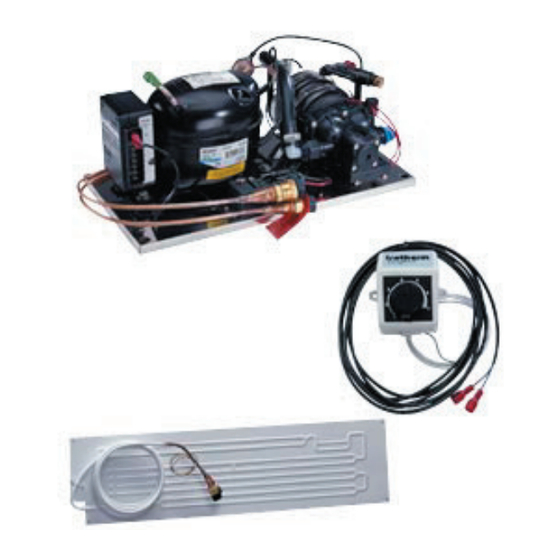

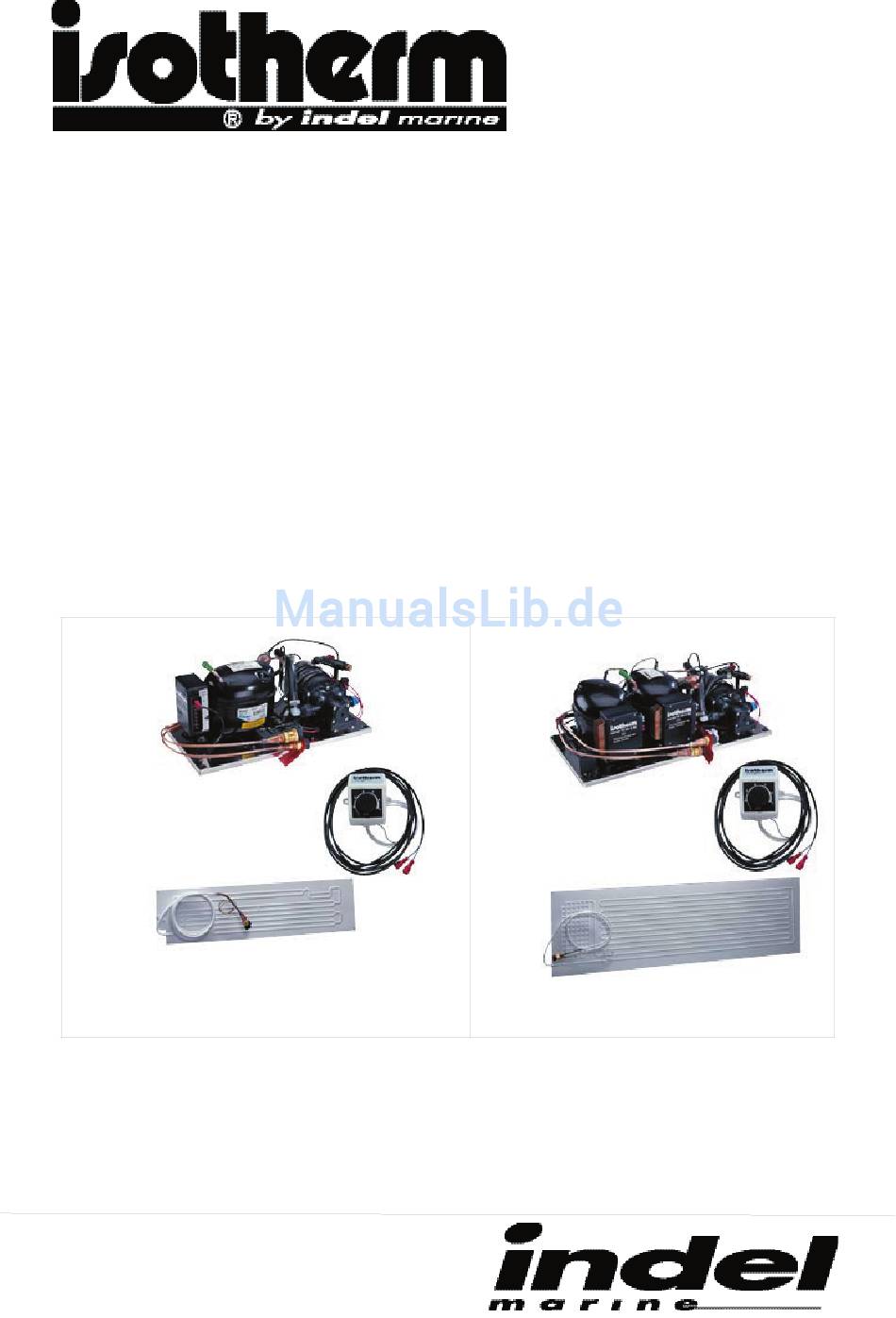

- Seite 1 Compact Magnum Compact Magnum Twin Einbau- und Bedienungsanleitung...
-
Seite 2: Installation
Betrieb bei bis 30° Neigungswinkel gewährleisten zu können. Die Schrauben müssen fest und sicher sitzen, damit bei schwerer See nichts passiert. Der Compact Magnum Kompressorteil hat vier Befestigungslöcher mit Gummifüsse und Compact Magnum TWIN hat sechs Befestigungslöcher mit Gummifüsse. - Seite 3 Der Kompressor kann bis zu 2 m über Wasserlinie installiert Jabsco-Rule 36400-0000, werden. Whale FV2060. Die Stromzufuhr der Wasserpumpe hat einen Spannungsreduzierer, um die Drehzahl der Compact Magnum TWIN Compact Magnum Wasser aus Wasser aus Wasser ein Wasser ein Zink Anode...
-
Seite 4: Anschlussplan Compact Magnum Twin
Anschlussplan Compact Magnum TWIN Kabelfarben: Be. = Blau Bl. = Schwarz Br. = Braun R = Rot 1 = Rot Pumpe + MAGNUM INLET 10-40 VOLT VOLTAGE REDUCER 2 = Schwarz Pumpe - Brown=positive + (Fan) Black="F" Blue=negative - OUTLET 5(9) VOLT... -
Seite 5: Schnellkupplungen
Falls der Verdampfer vereist (4-5 mm) sollte er durch Abschalten abgetaut werden. Wenn die Schnellkupplungen während der Installation korrekt angezogen wurden, braucht das Abgeschlossene Isotherm System nie mehr mit Kühlmittel aufgefüllt wird. Wartung entsteckt sich im Prinzip nur auf das Wegbürsten von Staub und Smutz an der Kompressoreinheit und regelmäßig... -
Seite 6: Fehlersuche
Doppelthermostat Als Zubehör gibt es ein Doppelthermostat Kit. Es ist mit ein Kühlthermostat, ein Gefrierthermostat und ein Wahlschalter Kühlung Gefrier ausgerüstet. Kabelanschluss ist gleich wie vor dem Standardthermostat gemacht. Sehe Schaltplan. Thermostat Thermostat Kühlung Gefrier STOP STOP Wahlschalter Schwarz Blau Braun Schwarz Fehlersuche... -
Seite 7: Sicherheitshinweise
Kühlboxen 170 bis 500 Liter Tiefkülboxen 60 bis 200 Liter Sicherung: Compact Magnum: 15A - 12 Volt / 7,5 A - 24 Volt Compact Magnum TWIN: 20A - 12 Volt / 10A - 24 Volt Batteriewächter: Ausschalten bei 10,4 V / 22,8 V (Alternativ: 9,6 V / 21,3 V) Wieder einschalten bei 11,7 V / 24,2 V (Alternativ: 10,9 V / 22,7 V) Die Kühlaggregate entsprächen EMG/EMV Richtlinien und ist mit CE Zeichnen versehen.
