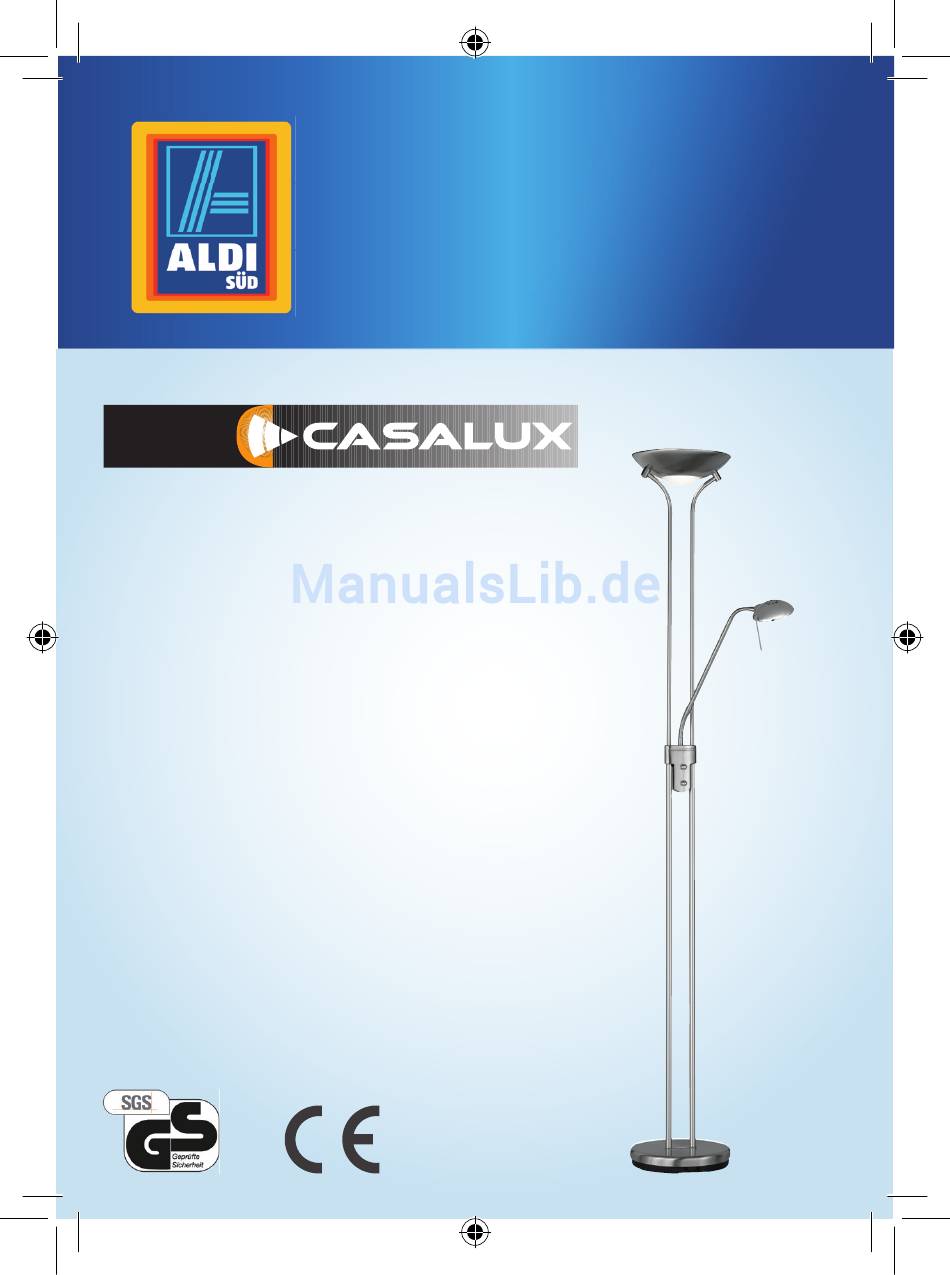

- Seite 1 Bedienungs- anleitung Deckenfluter Modell: SL-HH-00564 Artikelnummer: 43638 XII/07/2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Garantiehinweis............. Seite 3-4 Vor der ersten Benutzung........Seite 5 Hinweis zum Leuchtmittel........Seite 5 Technische Daten........... Seite 6 Lieferumfang............Seite 6 Symbole..............Seite 7 Sicherheitshinweise..........Seite 8-9 Teilebezeichnug............. Seite 10 Informationshinweis..........Seite 11 Installationshinweis..........Seite 11-12 Montage..............Seite 13-15 Leuchtmittelwechsel..........Seite 16-17 Sicherungswechsel..........Seite 17 Reinigungshinweis.......... -
Seite 3: Garantiehinweis
Garantiehinweis Garantiehinweis Liebe Kundin, lieber Kunde, unsere Produkte unterliegen einer strengen Qualitäts-Endkontrol- le. Sollte diese Leuchte wider Erwarten nicht einwandfrei funktionieren, wenden Sie sich bitte an die auf Seite 3 stehende Service-Niederlassung. Beachten Sie bitte folgendes: Die Garantiezeit beträgt 3 Jahre und beginnt am Tage des Kaufs. Bewahren Sie die ausgefüllte Garantiekarte sowie den Kaufbeleg als Nachweis für den Kauf unbedingt auf. - Seite 4 Garantiehinweis Bei Problemen mit der Leuchte stehen wir Ihnen auch gerne telefonisch zur Verfügung. Hotline: Telefon: +49 (0) 29 03 / 44 91 11 Mo. - Fr. 8.00 - 20.00 Uhr leuchtenservice@ettrade.de Schnellservice: Für dieses Produkt bieten wir einen Sonderservice! Rufen Sie an oder schicken Sie uns eine e-mail, wenn Sie Probleme mit der Leuchte haben.
-
Seite 5: Vor Der Ersten Benutzung
Vor der ersten Benutzung Bitte lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie vermeiden dadurch Fehler, die zu einer Funktionsstörung führen könnten. Bewahren Sie diese Anleitung zum späteren Gebrauch sorgfältig auf! Bei Weitergabe dieser Leuchte an Dritte ist die Gebrauchsanleitung mitzugeben. Diese Leuchte entspricht der Schutzklasse I und ist für den Anschluss an 250V~ / 50 Hz zugelassen. -
Seite 6: Technische Daten
Technische Daten Modell: SL-HH-00564 Spannung: 250V~ / 50 Hz Leuchtmittel Lesearm: max. 1 x 33 Watt G9 (Der Leuchte liegt ein Halogen- leuchtmittel mit 28 Watt bei) Leuchtmittel Deckenfluter: max. 1 x 230 Watt R7S (Halogenstab 118 mm) (Im Lieferrumfang enthalten) -
Seite 7: Symbole
Symbole Konformitätserklärung Der Hersteller erklärt, dass dieses Produkt die Anforderungen der geltenden europäischen und nationalen Richtlinien und Normen erfüllt. Entsprechende Erklärungen sind beim Hersteller hinterlegt. Geprüft e Sicherheit Ein unabhängiges Prüfi nstitut bestätigt, dass dieses Produkt die Anforderungen der geltenden europäischen und nationalen Sicherheitsrichtlinien und Normen erfüllt. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise • Diese Leuchte ist nur zur Verwendung im Wohnbereich • Die geeignet (nicht für Feuchträume und im Außenbereich) wä und darf nur ihrer Bauart entsprechend verwendet werden. • Es dürfen nur die vom Hersteller vorgesehenen Teile • Es Verwendung finden. •... - Seite 9 Sicherheitshinweise • Die Leuchte darf unter keinen Umständen durch wärmedämmende Abdeckungen oder ähnliche Werkstoffe abgedeckt werden. • Es muss ein Abstand von mindestens 0,2 m zu leicht entflammbaren Gegenständen wie z.B. Gardinen oder Vorhängen, eingehalten werden. • Unbeaufsichtigt dürfen Kinder oder Personen, deren körperliche, geistige oder sonstige Fähigkeit eingeschränkt ist und die diese Leuchte nicht sicher bedienen können, sowie Unbefugte nicht an diese Leuchte gelangen.
-
Seite 10: Teilbezeichnung
Teilbezeichnung Teilebezeichnung 1. Obere Flutergestänge 2. Fluterschale 3. 2x Inbusschraube 4. Inbusschlüssel 5. Unteres Standrohr 1 6. Obere Schaft 7. Unteres Standrohr 2 8. Mutter und Unterlegscheibe 9. Distanzscheibe 10. -
Seite 11: Informationshinweis
Informationshinweis Lassen Sie sich bei der Montage dieser Leuchte von einer zwei- ten Person helfen, um Schäden an der Leuchte zu vermeiden. Installationshinweis Nehmen Sie die Leuchte aus der Verpackung und entfernen Sie alle Schutz- und Verpackungsfolien. Achtung: Halten Sie Verpackungsbeutel und -folien von Babys und Kleinkindern fern, es besteht Erstickungsgefahr! Breiten Sie alle Teile vorsichtig auf dem Boden aus und überprüfen Sie die Vollständigkeit an Hand des Lieferumfangs. - Seite 12 Installationshinweis Bedienung: Ein- und Ausschalten bzw. Dimmen Flute 1. Ste Deckenfluter Der Deckenfluter wird über den oberen Drehschalter bedient. Bei einer Drehung nach rechts wir der Fluter eingeschaltet. Bei einer Drehung nach links bis zum Anschlag wird der Deckenfluter ausgeschaltet. Lesearm Der Lesearm wird über den unteren Drehschalter bedient.
-
Seite 13: Montage
Montage Fluterschale montieren 1. Stecken Sie die Enden des oberen Fluter- gestänges (1) passend in die Aufnahme der Fluterschale (2). Fixieren Sie das Flutergestänge (1) indem Sie beide Inbus- schrauben (3) mit Hilfe des Inbusschlüs- sels (4) in der Aufnahme der Fluterschale fest einschrauben. - Seite 14 Montage Schaft und Lampenfuß verschrauben 5. Sc 1. Schieben Sie die Enden der unteren Stan- lich drohre (5+7) vorsichtig durch die Öffnung der Fußplatte (10). Kanten Sie hierzu die Fußplatte (10) ein wenig an, um die Standrohre im optimalen Winkel einfüh- 6.
- Seite 15 Montage 5. Schrauben Sie anschließend die Kunststoffmadenschraube in der seit- lichen Zugentlastung am Lampenfuß kraftschlüssig fest. 6. Schrauben Sie den Verstellpin (13) auf die Schraubaufnahme (14) des Lesearms. 7. Die Montage ist abgeschlossen Aufstellen und anschließen Stellen Sie den Fluter an einem ebenen Platz auf und schlie- ßen Sie das Netzkabel an einer vorschriftsmäßig installieren Schutzkontakt-Steckdose an.
-
Seite 16: Leuchtmittelwechsel
Leuchtmittelwechsel Das mitgelieferte Leuchtmittel ist von der Garantie ausgeschlossen! Bitte verwenden Sie nur Leuchtmittel gemäß den Angaben in den „Technischen Daten“ dieser Anleitung. Um Verbrennungen vorzubeugen, das Leuchtmittel nur auswechseln, wenn die Leuchte vom Stromnetz getrennt und das Leuchtmittel abgekühlt ist. 1. -
Seite 17: Sicherungswechsel
Leuchtmittelwechsel ssen! Leuchtmittelwechsel Fluter: 1. Entfernen Sie die Sicherheitsscheibe, indem Sie zuvor beide Schrauben der Schutzglashalterung gelöst haben. 2. Das Leuchtmittel kann durch vorsichtiges Ziehen entnommen werden. 3. Ersetzen Sie das Leuchtmittel und montieren Sie das Sicher- heitsglas in umgekehrter Reihenfolge. ACHTUNG! cker Fassen Sie das Leuchtmittel nicht mit bloßen Händen an,... -
Seite 18: Reinigungshinweis
Reinigungshinweis Die Pflege von Leuchten beschränkt sich auf die Oberfläche. Dabei darf keine Feuchtigkeit in Anschlussräume oder an strom- führende Teile gelangen. Die Reinigung nur bei ausgeschalteter Leuchte vornehmen. Zur Reinigung ein trockenes, weiches Tuch verwenden. Hartnäckige Flecken können mit einem leicht feuchten Tuch ggf. unter Verwendung eines neutralen Reinigers, entfernt werden. -
Seite 19: Entsorgungshinweis
Entsorgungshinweis Entsorgen: Die Verpackung muss dem DSD (Grüner Punkt) zugeführt werden. Entsorgen Sie die Verpackung sortenrein. Altgeräte dürfen nicht im normalen Hausmüll ggf. entsorgt werden. Entsprechend EU-Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoff e der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. -
Seite 20: Schnellservice
Schnellservice Schnellservice! Für dieses Produkt bieten wir einen Sonderservice! Rufen Sie uns an oder schicken Sie eine e-mail, wenn Sie ein Problem mit der Leuchte haben. Oft können wir Ihnen z.B. ein Ersatzteil schicken, um kleine Fehler zu beheben. In dem Fall können wir Ihnen die Mühe der Rücksendung ersparen. - Seite 24 Importiert durch: EuroTechnicsTrade GmbH Im Langel 6 D-59872 Meschede KUNDENDIENST 0 29 03 / 44 91 11 Fax: 0 29 03 / 44 94 84 10 leuchtenservice@ettrade.de Modell: SL-HH-00564 Art.-Nr.: 43638 XII/07/2015...
