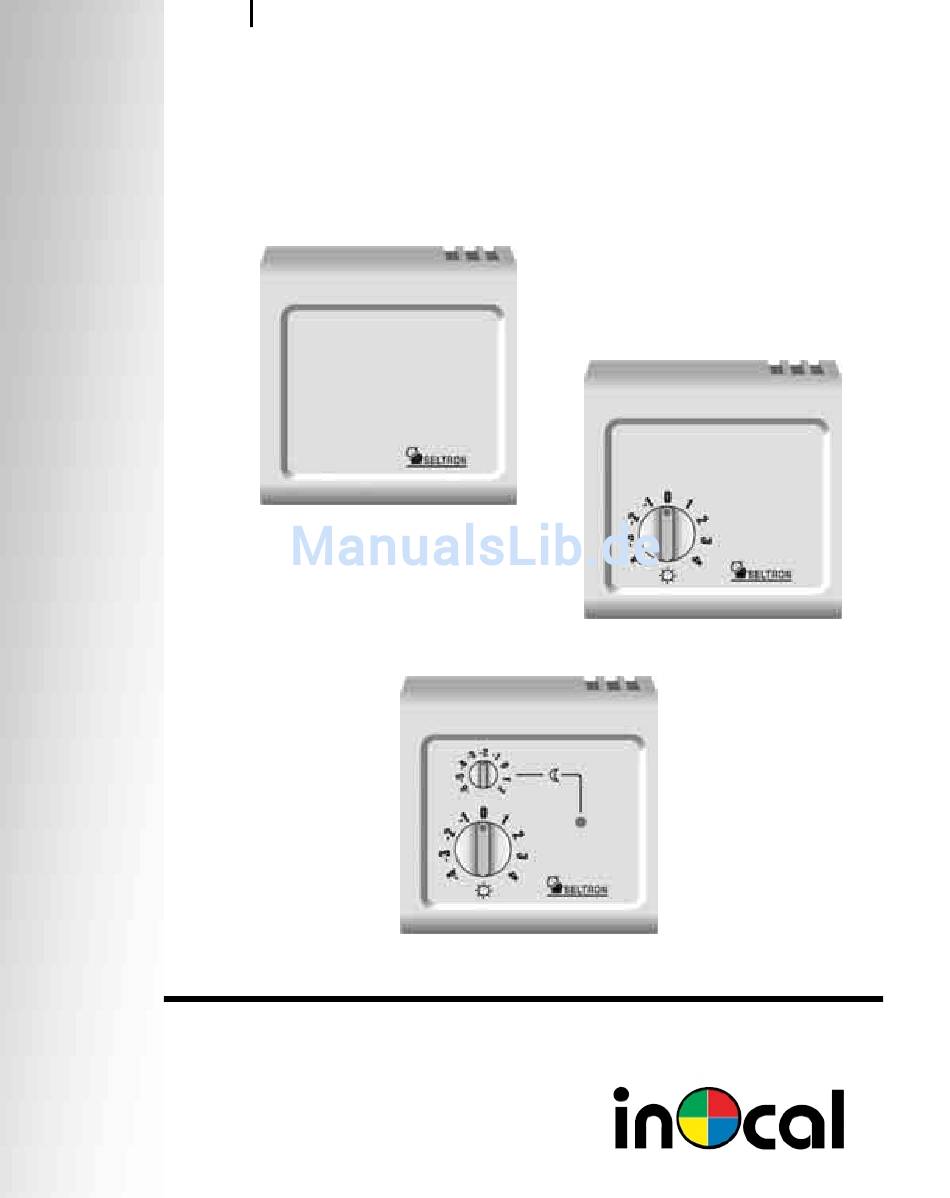

- Seite 1 Raumeinheit FT10, PS10 und FS10 Bedienungsanleitung Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALT Bedienungsanleitung Beschreibung und Aussehen der PS10 ........3 Beschreibung und Aussehen der FT10........4 Beschreibung und Aussehen der FS10 ........5 Montageanleitung Auswahl der Montagestelle............6 Montage des Untergestells ............7 Elektroanschluss................ 7 Anschluss von PS10 auf Heizungsregler ........8 Anschluss von FT10 auf Heizungsregler ........ -
Seite 3: Beschreibung Und Aussehen Der Ps10

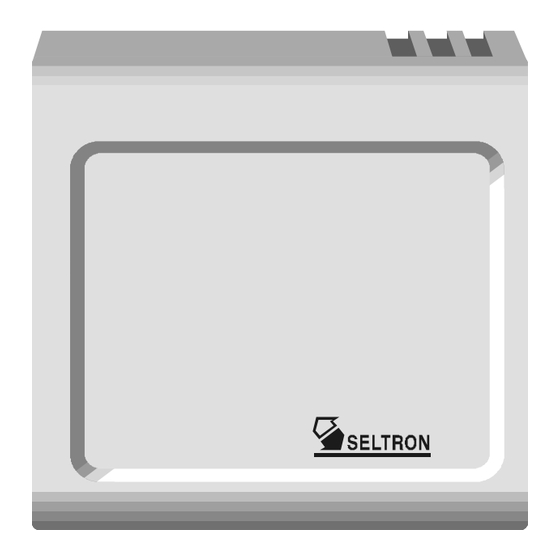

Beschreibung und Aussehen der PS10 PS10- 12 dient zur Messung der Raumtemperatur. Abweichung der Raumtemperatur von gewünschten wert korrigiert wert die Vorlauftemperatur und Kesseltemperatur. Gewünschte Tages und Nachttemperatur ist einstellbar am Regler. Raumtemperaturfühler PS10 können Sie anschließen an Regler Tera- matik D1, Teramatik D2, HRD10UB, HRD10UBK und HRD11UB Reg- lern. -
Seite 4: Beschreibung Und Aussehen Der Ft10
Beschreibung und Aussehen der FT10 Analog Raumeinheit FT10 dient zur Messung der Raumtempera- tur und für Korrektion des Tages und Nachttemperatur. Abwei- chung der Raumtemperatur von gewünschten wert korrigiert die Temperatur des Vorlauftemperatur und Kesseltemperatur. 1. Knopf für Korrektion der gewünschte Raumtemperatur;... -
Seite 5: Beschreibung Und Aussehen Der Fs10
Beschreibung und Aussehen der FS10 Analog Raumeinheit FS10 dient Einstellung gewünschte Tages und Nachttemperatur aus Wohnzimmer. Einstellung der gewünschte Tages- temperatur; Einstellungsbereich von 12 °C (-4) bis 28 °C (+4). Position 0 bedeu- tet cca. 20 °C Raumtemperatur Einstellung der gewünschte Nacht- temperatur;... -
Seite 6: Auswahl Der Montagestelle
Auswahl der Montagestelle Die Auswahl der Montagestelle ist wichtig für den richtigen Betrieb des Raumeinheit. Die dementsprechende Stellen sind an Innen- wänden, die nicht von der Sonne angestrahlt sind und nicht den lokalen Wärmequellen und dem Durchzug ausgesetzt sind. Die Höhe der Montage soll etwa 150 cm über dem Boden sein (Bild 1). -
Seite 7: Montage Des Untergestells
Montage des Untergestells Die Montage ist möglich auf Standard Unterputzdose oder direkt auf Wand. Bild 2 Elektroanschluss WICHTIG: Die Montage und den Elektroanschluss soll jemand mit entsprechender Fachausbildung oder eine bevollmächtige Organi- sation machen. Beim Anschluss muss man die Lokalvorschriften bzw. -
Seite 8: Anschluss Von Ps10 Auf Heizungsregler
Anschluss von PS10 auf Heizungsregler Weise des Anschluss auf Kompaktregler CMP12+ und CMP12+/R - R e g l e r C M P 1 2 + - R e g l e r C M P 1 2 + / R R = 7 5 f ü... - Seite 9 Weise des Anschluss auf Regler Teramatik D1, Teramatik D2, HRD10UB, HRD10UBK, HRD11UB - R e g l e r T e r a m a t i k D 1 - R e g l e r T e r a m a t i k D 2 - R e g l e r H R D 1 0 U B - R e g l e r H R D 1 0 U B K - R e g l e r H R D 1 1 U B...
-
Seite 10: Anschluss Von Ft10 Auf Heizungsregler
Anschluss von FT10 auf Heizungsregler Weise des Anschluss auf Kompaktregler CMP12+ und CMP12+/R - R e g l e r C M P 1 2 + - R e g l e r C M P 1 2 + / R Bild 5 Raumeinheit FT10 MONTAGEANLEITUNG... - Seite 11 Weise des Anschluss auf Regler Teramatik D1, Teramatik D2, HRD10UB, HRD10UBK, HRD11UB - R e g l e r T e r a m a t i k D 1 - R e g l e r T e r a m a t i k D 2 - R e g l e r H R D 1 0 U B - R e g l e r H R D 1 0 U B K - R e g l e r H R D 1 1 U B...
-
Seite 12: Anschluss Von Fs10 Auf Heizungsregler
Anschluss von FS10 auf Heizungsregler Weise des Anschluss auf Regler Teramatik D1, Teramatik D2, HRD10UB, HRD10UBK, HRD11UB - R e g l e r T e r a m a t i k D 1 - R e g l e r T e r a m a t i k D 2 - R e g l e r H R D 1 0 U B - R e g l e r H R D 1 0 U B K - R e g l e r H R D 1 1 U B... -
Seite 13: Technische Daten
Technische Daten Model: ..........PS10, FT10, FS10 Stromversorgung: ......< 8 V Typ der Temperaturfühler: ....KTY 10/5 oder Murata NTC (10 kE) Schutzgrad:........IP 30 nach SIST EN 60529 Schutzklasse:........ABS Thermoplast, Weiß Dimensionen (B × H × T): ....73 × 73 × 28 Gewicht:..........150 g Wenn der Murata Temperaturfühler eingebaut ist, sind die Raumeinheiten zusätzlich mit Zeichen /M markiert. -
Seite 14: Garantie
Garantie Das Gerät erfüllt alle vorgeschriebenen Vorschriften und Verordnungen. Wir gewähren eine Garantie von zwei Jahren ab Verkaufsdatum. In der Garantiezeit werden alle Fehler, die folge schlechten Materials, Fertigung oder Mängel sind, behoben. Das Gerät wird, nach unserem ermessen, entweder repariert oder mit einem neuen ersetzt. -
Seite 15: Entsorgung Von Gebrauchten Elektrischen Und Elektronischen Geräten
Entsorgung von gebrauchten elektrischen und elektronischen Geräten Entsorgung von gebrauchten elektrischen und elektroni- schen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als norma- ler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und...
