Schaltpläne
12 Schaltpläne

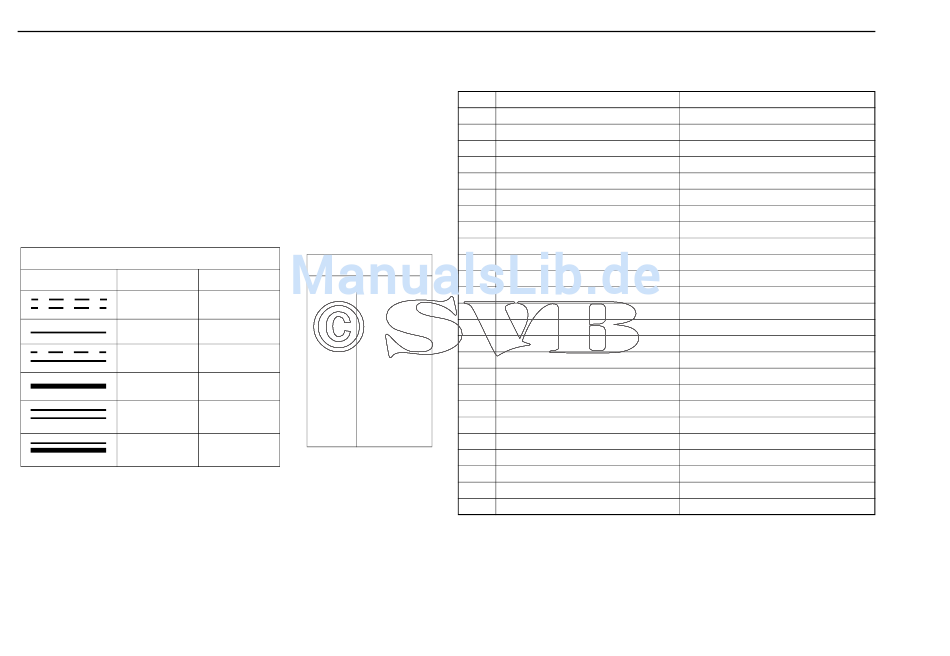

12.1. Legende für Schaltpläne:
➀
Diagnose
➁
Außentemperatur
➂
Fahrzeuggebläsesicherung im Fahrzeug vorhanden
➃
Option Lüften
Leitungsquerschnitte
< 7,5 m
2
0,5 mm
2
0,75 mm
2
1,0 mm
2
1,5 mm
2
2,5 mm
2
4,0 mm
20
Leitungsfarben
7,5 - 15 m
bl blau
2
0,75 mm
br braun
ge gelb
2
1,5 mm
gn grün
2
gr grau
1,5 mm
or orange
2
2,5 mm
rt rot
sw schwarz
2
4,0 mm
vi violett
ws weiß
2
6,0 mm
Thermo Top C / Thermo Top E
Pos. Benennung
A1 Heizgerät
A2 Steuergerät
A3 Anschlussbox
B2 Temperaturfühler
E Glühstift / Flammwächter
F1 Sicherung 20A
F2 Sicherung 1A
F3 Sicherung 25A
H1 Leuchtdiode (in Pos. P)
K3 Relais
M1 Motor
M2 Motor
M3 Motor
P Vorwahluhr, digital
S1 Schalter für Fahrzeuggebläse je nach Fahrzeug S1 oder S2
S2 Schalter für Fahrzeuggebläse je nach Fahrzeug S1 oder S2
S5 Schalter
X1 Steckverbindung 6polig
X2 Steckverbindung 2polig
X3 Steckverbindung 2polig
X4 Steckverbindung 2polig
X5 Steckverbindung 2polig
X6 Steckverbindung 2polig
X9 Steckverbindung 4polig
Y1 Dosierpumpe
Bemerkung
Thermo Top E oder Z/C
Flachsicherung DIN 72581 Teil3
Flachsicherung DIN 72581 Teil3
Flachsicherung DIN 72581 Teil3
Einschaltkontrolle
Fahrzeuggebläse
Brennluftgebläse
Umwälzpumpe
Fahrzeuggebläse
für Vorwahlbetrieb
Sommer/Winter Schalter
wasserabweisend
wasserabweisend
wasserabweisend
wasserabweisend
wasserabweisend
wasserabweisend
