Elektrische Anschlüsse
11
Elektrische Anschlüsse
11.1. Anschluss Steuergerät/Heizgerät
Der elektrische Anschluss der Heizgeräte wird ausgeführt gemäß Bild
17.
11.2. Einbau und Anschluss der Vorwahluhr
Der Einbau der Vorwahluhr erfolgt gemäß Bild 15. Bohrschablone liegt
bei!
Der Anschluss der Vorwahluhr erfolgt gemäß Schaltplan Bild 17.

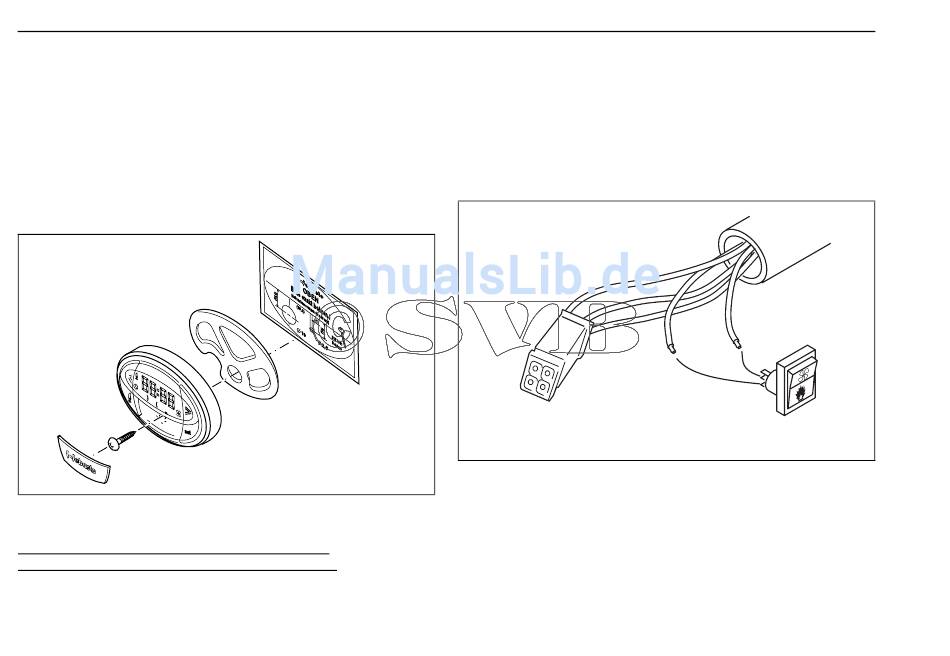

Bild 15: Einbau Vorwahluhr
HINWEIS:
Bei der Montage nicht auf das Anzeigefeld drücken!!!
Dies kann zur Beschädigung der LCD Anzeige führen.
18
Thermo Top C / Thermo Top E
11.3. Anschluß des Sommer-Winter-Schalter (Option)
HINWEIS:
Anschluss Sommer-Winter-Schalter bei Einbau Telestart nicht möglich!
Der Anschluß des Sommer-Winter-Schalter erfolgt gemäß Bild 16 und
17.
Stecker
Vorwahluhr
Bild 16: Anschluss Sommer-Winter-Schalter
HINWEIS:
Die Leitungen br und vi sind mit den Enden in den Isolierschlauch ge-
steckt!
vi
abisolieren
br
S5
