Einbaubeispiel In Pkw - Webasto Thermo Top C - B Installationsanleitung

Einbaubeispiel in PKW

6 Einbaubeispiel in PKW
1 Kühler
2 Kühlwasserthermostat
3 Wasserpumpe (des Kfz-Motors)
4 Kfz-Motor mit serienmäßiger Ausstattung
5 Wasserheizgerät
6 Batterie
7 Sicherungshalter

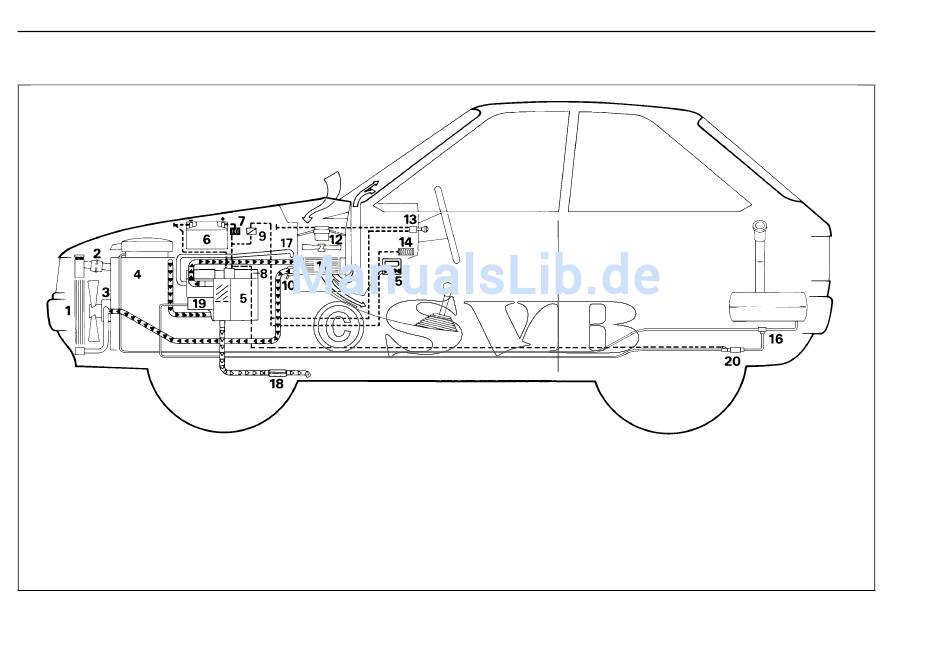

Bild 3: Einbaubeispiel für Heizgerät Thermo Top C und E in PKW
8
8 Steuergerät (im Heizgerät)
9 Relais (für Fahrzeuggebläse)
10 Regulierventil der Fahrzeugheizung
11 Wärmetauscher Fahrzeugheizung
12 Gebläse der Fahrzeugheizung
13 Schalter für Gebläse der Fahrzeugheizung
14 Sicherungsleiste im Fahrzeug
Thermo Top C / Thermo Top E
15 Vorwahluhr
16 Brennstoffentnahme
17 Ansaugschalldämpfer,
Brennluftansaugleitung
18 Abgas-Schalldämpfer
19 Umwälzpumpe
20 Brennstoffdosierpumpe
