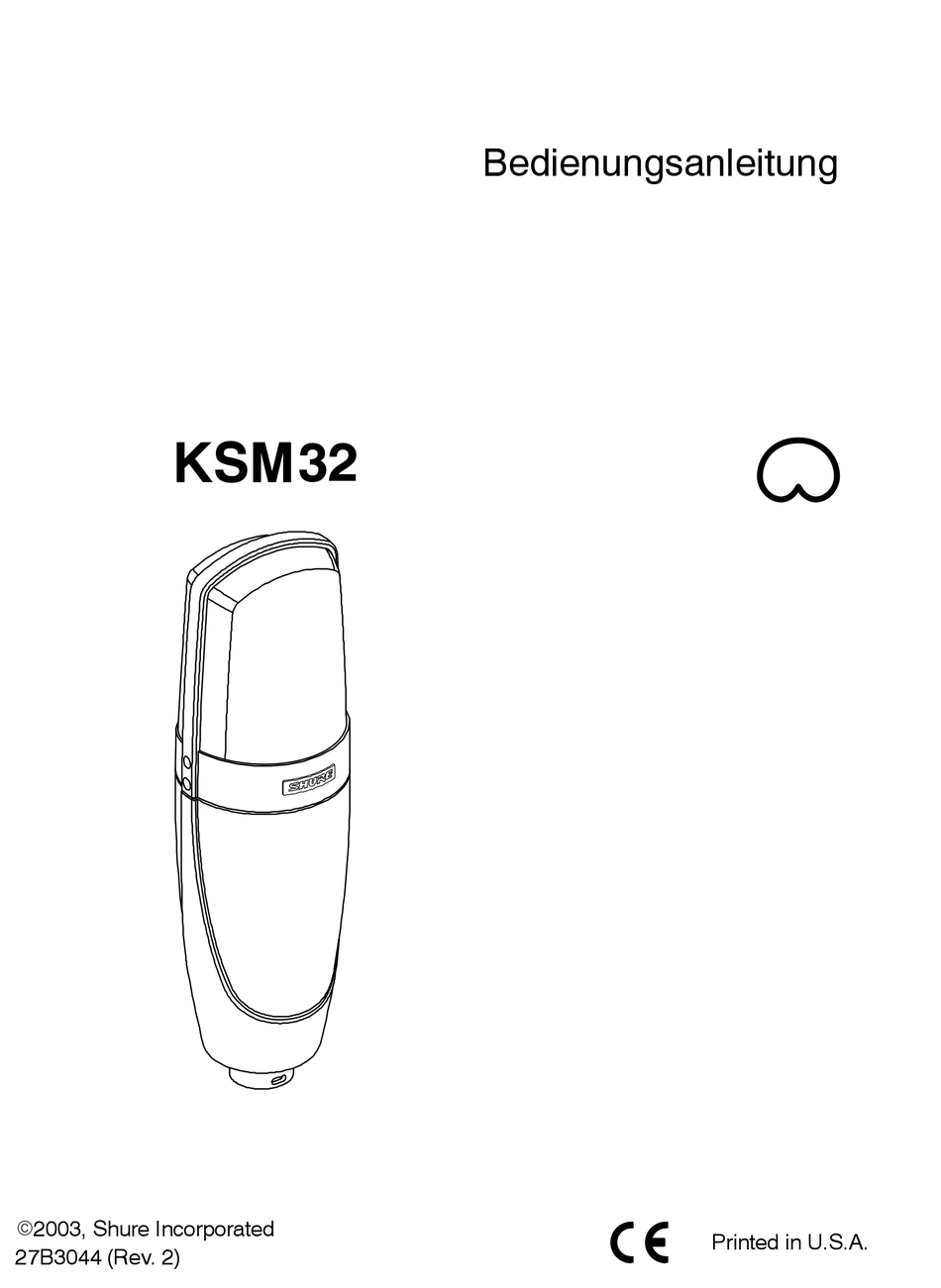

Bedienungsanleitung
E2003, Shure Incorporated
Printed in U.S.A.
27B3044 (Rev. 2)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure KSM32

Inhaltszusammenfassung für Shure KSM32

  • Seite 1 Bedienungsanleitung E2003, Shure Incorporated Printed in U.S.A. 27B3044 (Rev. 2)
  • Seite 2 Das KSM32 ist eines der besten Kondensatormikrofone auf dem Markt. Falls diese Broschüre noch Fragen offen läßt, wenden Sie sich bitte an Shure Applications unter der Telefonnummer +1 (847) 866–2200, montags bis freitags 8.00 bis 16.30 Uhr, CST. In Europa rufen Sie bitte +49 (7131) 72140 an.

  • Seite 3: Allgemeine Beschreibung

    Das Shure KSM32 ist ein Kondensatormikrofon mit Nierencharakteristik. Es muß von der Seite besprochen werden. Das KSM32 wurde für anspruchsvolle Studioauf- nahmen und Live–Beschallungen entwickelt. Es weist einen erweiterten Frequenz- gang für eine offene, natürlich klingende Wiedergabe der ursprünglichen Schallquel- le auf.

  • Seite 4: Leistungsmerkmale

    Hoher Ausgangspegel Hohe Eingangsschalldruckpegel–Festigkeit Keine Übernahmeverzerrung Äußerst gleichförmige Richtcharakteristik Überragende Gleichtaktunterdrückung sowie Unterdrückung von HF–Störungen MODELLVARIANTEN Das KSM32/SL hat eine champagner–farbene Oberfläche und wird mit folgendem Zubehör geliefert: Verschließbarer Tragekoffer aus Aluminium Elastisch aufgehängter ShureLockt–Erschütterungsabsorber ShureLockt–Schwenkhalterung Samt–Schutzbeutel Das KSM32/CG hat eine nicht–reflektierende, kohlegraue Oberfläche, um sich z.B.

  • Seite 5: Bedienung Des Ksm32

    BEDIENUNG DES KSM32 Befestigung Das KSM32 wird mit Hilfe des Erschütterungsabsorbers an einem Bodenstativ oder Galgen befestigt, indem der Erschütterungsabsorber auf das Mikrofonstativ geschraubt wird und das Mikrofon in den Erschütterungsabsorber eingeführt/eingeschraubt wird. Spannungsversorgung Das KSM32 benötigt Phantomspeisung. Die optimale Leistung wird bei einer Speisung mit 48 V Gleichspannung erzielt (IEC-268-15/DIN 45 596).
  • Seite 6 Wirbeltrommel oder lauten Gitarrenlautsprechern. Eingebauter Poppfilter Der Grill des KSM32 besteht aus 3 separaten Geflechtschichten, die als eingebauter Poppfilter wirken und zur Verringerung von Wind– und Atemgeräuschen beitragen. Abhängig von der Person ist bei Mikrofonnahabnahmen von Sängern eventuell ein externer Poppschutz oder ein Windschutz nötig.

  • Seite 7: Technische Daten

    TECHNISCHE DATEN Kapseltyp Extern polarisierter Kondensator Frequenzgang 20–20.000 Hz (siehe Abbildung 4) Richtcharakteristiken Nierencharakteristik (siehe Abbildung 5) Ausgangsimpedanz EIA–Nennwert 150 Ω (140 Ω effktiv) 0 oder 15dB Bedämpfung Bedämpfungsschalter Schalter für den Hochpass-Filter Linearer Frequenzgang, –6 dB/Oktave unterhalb 115 Hz, –18 dB/Oktave unterhalb 80 Hz Phantomspeisung +48 V Gleichspannung ±...
  • Seite 8 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á...

  • Seite 9: Mitgeliefertes Zubehör

    Norm für elektromagnetische Verträglichkeit von professionellen Tonprodukten EN 55103 (1996), Teil 1 (Emissionen) und Teil 2 (Verträglichkeit). Das Mikrofon KSM32 ist für den Gebrauch in Umgebungen E1 (Wohngebieten) und E2 (Gewerbe) vorgesehen, wie durch die europäische Norm EN 55103 definiert. Die Übereinstimmung mit der Norm bzgl.
