Montage- und Bedienungsanleitung

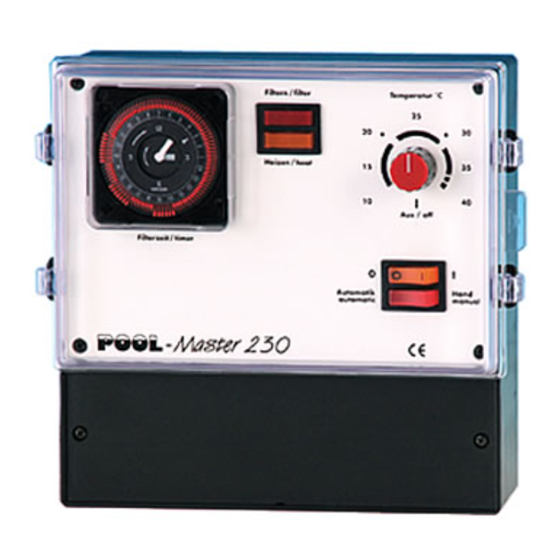

Die - Filtersteuerung POOL-Master Solar ermöglicht das zeitabhängige Ein- und Ausschalten einer
230V-Wechselstrom-Filterpumpe. Die Einstellung der Tageszeit und der einzelnen Schaltzeiten erfolgt ent-
sprechend der beiliegenden Bedienungsanleitung der Schaltuhr.
Mit den Schaltern im Frontdeckel kann:
a) die Funktion der Anlage ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch
nicht allpolig vom Netz getrennt!
b) die Anlage auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) der Filterpumpe geschaltet werden.
Weiterhin wird während der Laufzeit der Filterpumpe die Temperatur eines durch Sonnenkollektoren
beheizten Schwimmbades elektronisch geregelt. Außerhalb der Filterlaufzeiten wird die Heizung
automatisch durch die interne Verriegelung abgeschaltet. Mit einem Einstellregler auf der Frontplatte kann
die gewünschte Temperatur des Schwimmbadwassers gewählt oder die Heizung ausgeschaltet werden. Zur
Steuerung des Heizvorganges dient ein 2- oder 3-Wege-Motorventil (nicht im Lieferumfang enthalten) mit
einer Betriebsspannung von 230V. Weiterhin kann bei Anlagen mit geschlossenem Kollektorwasser-
Kreislauf eine Umwälzpumpe (230V) angesteuert werden.
Der Betrieb von Filterpumpe und Heizung wird durch Kontrollleuchten im Frontdeckel angezeigt - eine
Kontrolle ist also jederzeit möglich.
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Umgebungsbedingungen:
Mit Hilfe von zwei getrennten Temperaturfühlern wird ständig die Wasser- und die Kollektortemperatur
überwacht. Wenn der Sonnenkollektor um eine einstellbare Temperaturdifferenz wärmer ist als das
Schwimmbadwasser, wird ein Motorventil umgesteuert, so dass das Wasser durch den Kollektor gepumpt
und dort durch die Sonneneinstrahlung erwärmt werden kann. Wenn sich der Kollektor durch das hin-
durchfließende Wasser so stark abkühlt, dass keine nennenswerte Erwärmung des Wassers mehr
stattfindet, sperrt das Motorventil die Wasserzufuhr wieder, so dass er erneut durch die Sonne aufgeheizt
werden kann. Dieses wechselweise Zu- und Abschalten des Sonnenkollektors wiederholt sich so lange, bis
das Schwimmbad die eingestellte Grenztemperatur erreicht hat. Oberhalb dieser Temperatur bleibt der
Kollektor gesperrt. Falls dieses Wechselspiel unterbunden werden soll, ist der Solarfühler auf der
Dachfläche neben dem Kollektor zu installieren, wobei er jederzeit der Sonneneinstrahlung ausgesetzt sein
muss. Eine Montage des Fühlers auf der Dachfläche verschlechtert jedoch die Regelgenauigkeit der
Steuerung und wir empfehlen deshalb eine fachgerechte Montage auf dem Kollektor. Durch Einstellung der
Differenztemperatur zwischen Sonnenkollektor und Schwimmbadwasser kann die Anlage optimal auf die
- Master 230-Solar
Art. Nr.: 3002800120
Funktion:
Technische Daten:
0-40° C, max.95%rF nicht kondensierend
Funktion der Solarheizung:
220mm x 219mm x 100mm
230V/50Hz
ca.1,5VA
max. 1,0 kW (AC3)
IP 40
