8 EINSTELLUNGEN
8.7

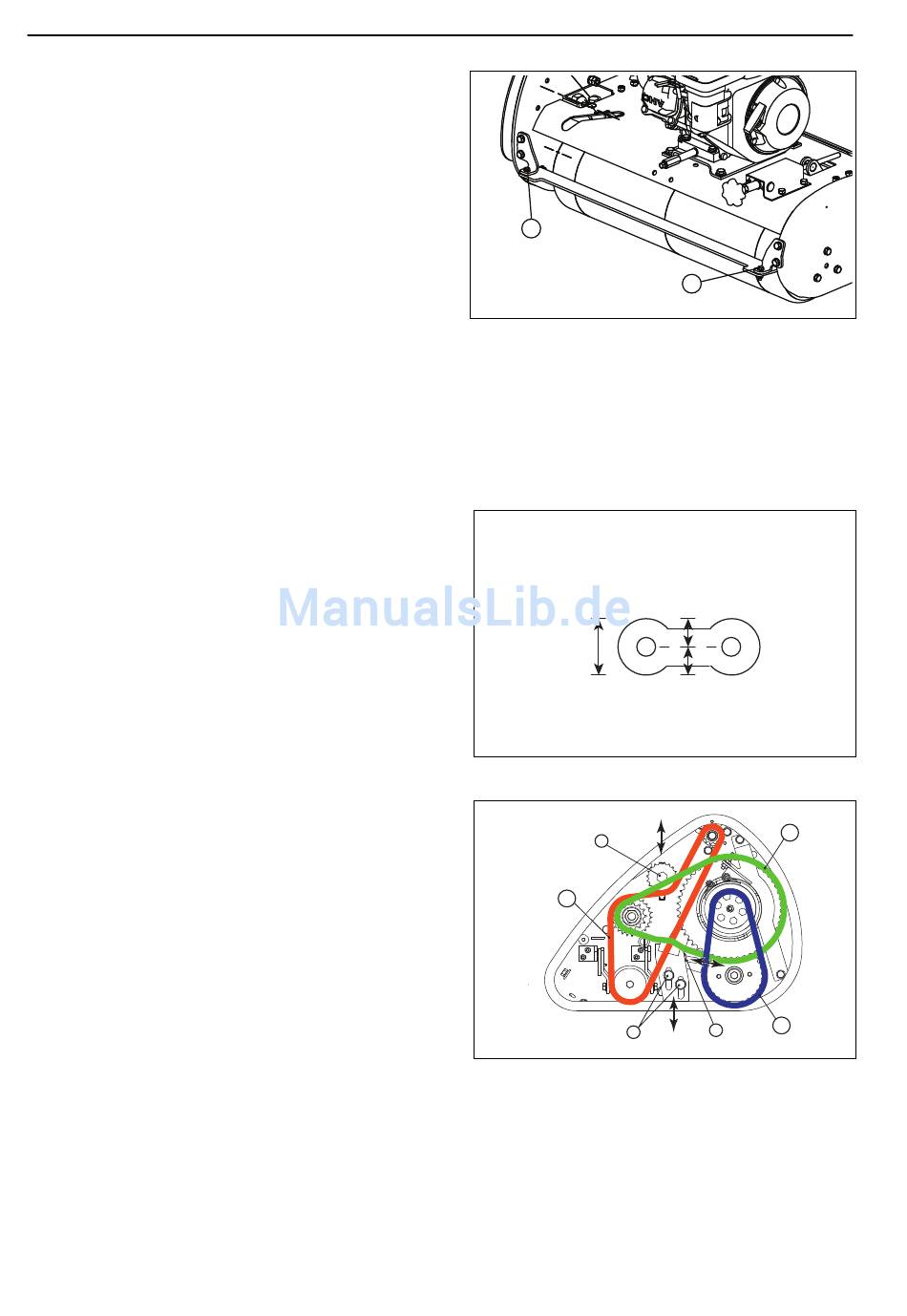

WALZENSCHABER

Zum Einstellen des Schabers lösen Sie die Schrauben (A)
an jedem Ende des Schabers. Schaberposition einstellen
und Schrauben festziehen.
8.8

EINSTELLUNGEN DER KETTE ________________________________________

Entfernen Sie das Kettengehäuse, um auf die Ketten
zuzugreifen. Die Ketten müssen sich frei bewegen können.
Messen Sie an der Mitte der längeren Seite. Diese freie
Bewegung darf nicht mehr als die halbe Entfernung der
Kette von der Mittellinie betragen. Stellen Sie sicher, dass
keine der Ketten an einer Stelle klemmt. Ersetzen Sie die
Ketten gegebenenfalls.
Einstellung.
Kette A:
Mutter (a) lösen. Das Kettenrad wird in einem Schlitz montiert. Bewegen Sie das Kettenrad, bis die richtige
Spannung eingestellt ist. Mutter (s) festziehen.
Kette B:
Lösen Sie die Muttern (b) und bewegen Sie die
Stellschraube entlang des Schlitzes, bis die richtige
Spannung eingestellt ist. Muttern (b) festziehen.
Kette C:
Lösen Sie Mutter (c) und bewegen Sie die Stellschraube
entlang des Schlitzes, bis die richtige Spannung eingestellt
ist. Mutter (c) festziehen.
HINWEIS: NICHT ZU FEST ANZIEHEN.
Prüfen Sie, das keine der Ketten irgendwo klemmt. Setzen Sie das Kettengehäuse wieder ein.
de-40
A
A
C/H
a
A
b
B
C
c
