Schließen Sie den Backofen bei ab geschalteter Stromversorgung an das Stromnetz an.
-
Schieben Sie den Backofen ein Stück in die Öffnung des Umbauschranks um das Kochfeld an-
zuschließen.
-
Stecker am Ende des Kochfeld-Leitungsbündels gemäß den Farbmarkierungen in die entspre-
chenden Dosen in der Backofen-Schalterblende einstecken, d.h. Stecker mit schwarzer Markie-
rung passt zur Dose mit schwarzer Markierung etc. Unbedingt die Schutzleiterleitung des
Kochfelds (gelb-grün) an die in der Nähe der Steckdose platzierte Erdungsklemme des
Backofens ( Bezeichnung) anschließen.
-
Schieben Sie den Backofen vollständig in den Umbauschrank.
-

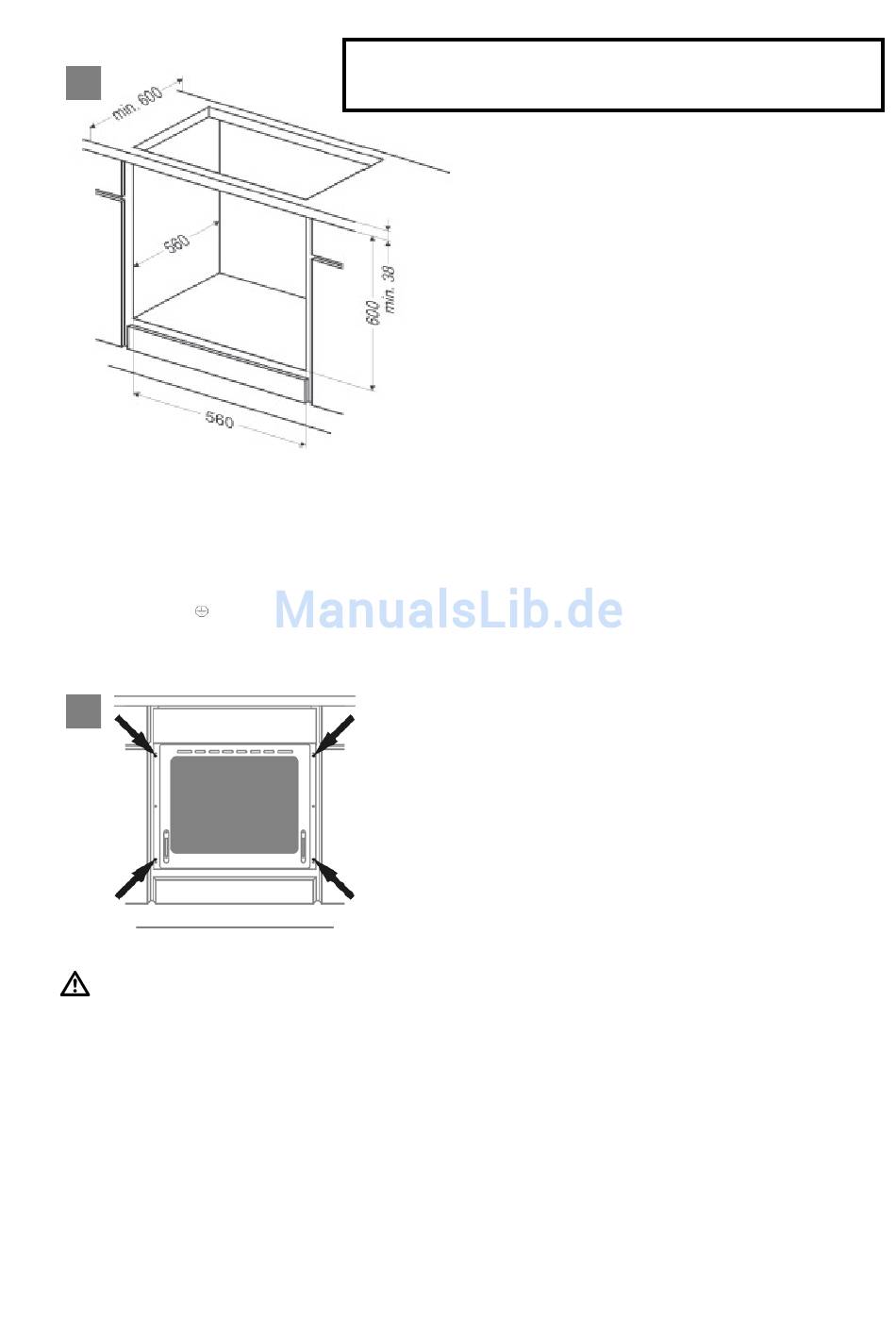

Befestigen bzw. sichern Sie den Backofen mit den vier Schrauben an den auf der Abbildung 3
dargestellten Vorrichtungen.
3
Elektrischer Anschluss
Achtung! Der Anschluss an die Stromversorgung darf nur durch einen konzessionierten Elektro-
installateur unter Berücksichtigung der Vorschriften des örtlich zuständigen Energieversorgungsunter-
nehmens vorgenommen werden! Der Elektroinstallateur muss vor Anschluss des Gerätes feststellen,
ob die vorhandene Netzspannung mit der Nennspannung des Gerätes übereinstimmt.
Es ist unbedingt erforderlich, dass der Herd entsprechend den geltenden Vorschriften angeschlossen
wird. Eigenmächtige Veränderungen und/oder Änderungen an der Elektroinstallation durch nicht-
autorisierte Personen dürfen nicht vorgenommen werden.
Hinweise für die Elektro-Fachkraft
Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt.
Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes für den Einphasen-
strom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste gemäß dem nachfol-
genden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp
unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen
Achtung! Der Anschluss muss bei abgeschalteter
Stromversorgung durchgeführt werden!
