Die professionelle HSM-Serie ist speziell für den Einsatz in industrieller Umgebung zur Hutschienen-Montage
konzipiert und in den verschiedenen Varianten Analog, ISDN und GSM erhältlich. Zusätzlich zu den Standard-
übertragungsfunktionen ist das HSM in der Lage, selbstständig Alarmmeldungen via SMS oder FAX zu versen-
den, sowie SMS-Nachrichten zu empfangen und auszuwerten.
Die HSM-Serie hat potenzialfreie Ein- und Ausgänge und ist optimiert für Fernwartung (incl. Zugangskontrolle),
Alarmierung und Fernwirken. Das HSM unterstützt den Multipointbetrieb (Master / Slave), sowie Miet- bzw.
Standleitungen.
Inbetriebnahme
Anschließen der Versorgungsspannung
Das Modem kann mit einer Versorgungsspannung von 9V - 36V DC betrieben werden. Die Leistungsaufnahme
beträgt max. 2,8 Watt.

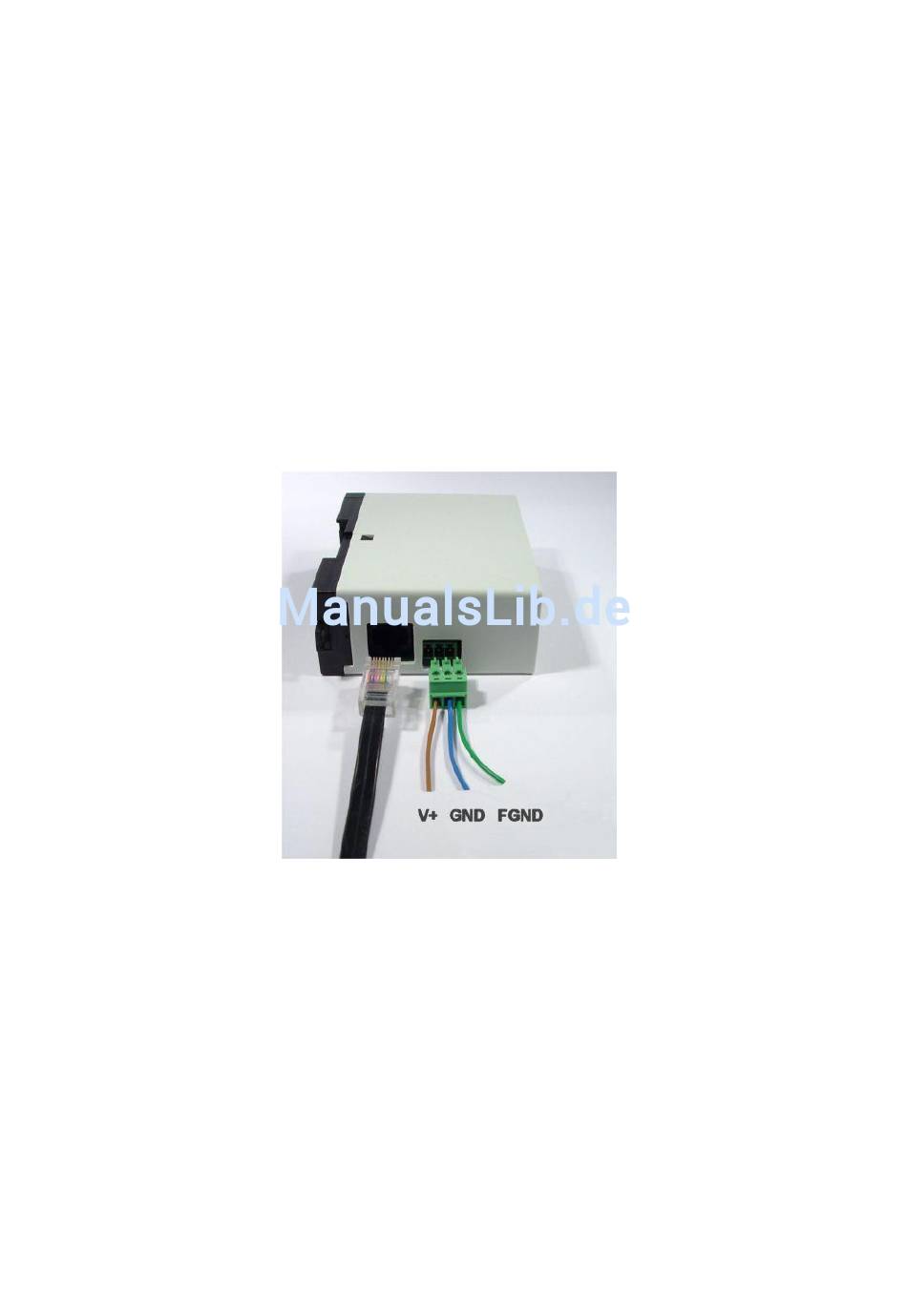

Bitte legen Sie die Versorgungsspannung an die 3 polige Buchse neben der RJ45 Buchse auf der Unterseite
des Modems:
Verbinden Sie das Modem mit der Telefonleitung.
Verbinden Sie das Modem mit Ihrem Datenendgerät (SPS / Steuerung / PC) über die Sub-D 9 Buchse. Die Be-
legung der (femalen) Buchse des Modems ist analog zu PCs:
Pin 1
DCD
Pin 2
RXD
Pin 3
TXD
Pin 4
DTR
Pin 5
Masse/Ground
Pin 6
DSR
Pin 7
RTS
Pin 8
CTS
Pin 9
RI
Die metallische Abschirmung der Sub-D 9 Buchse ist mit Frameground (FGND) / Schutzleiter verbunden.
