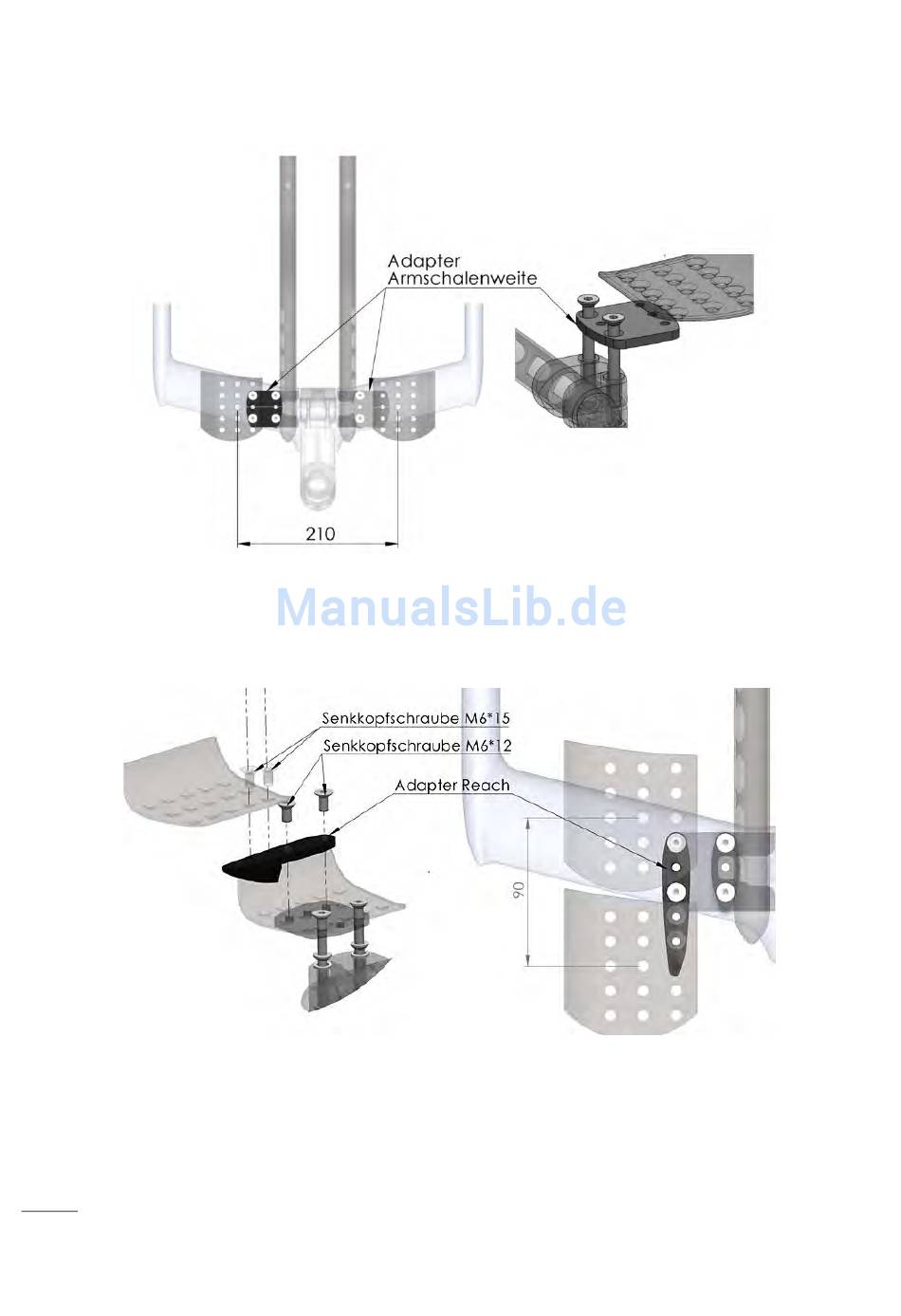

Der Adapter zur Armweiteneinstellung ermöglicht es den Abstand der Armschalen auf bis zu 210mm (mitte Lochbild – mitte Lochbild) zu
vergrößern. Zur Montage der Armschalen mit Adapter stehen zusätzlich 4x Senkkopfschrauben (M6*12mm) zur Verfügung. Eine genau Explosi-
onszeichnung und Stückliste hierzu finden Sie im Anhang (MR.T2 Cockpit).
Adapter Armschalen Reach
Zusätzlich besteht die Möglichkeit den horizontalen Abstand von Tretlagermitte zu Armschalenmitte (Reach) mit Hilfe des Lochbildes der Arm-
schalen, als auch einem weiteren Adapter zu verstellen. Dieser Adapter kann zusätzlich zum Adapter Armschalenweite verwendet werden und wird
entweder direkt auf die Extensionklemmung oder auf den Adapter Armschalenweite montiert. Der Verstellbereich beträgt maximal 90mm!
Montage
Der Basislenker wird wie ein üblicher Rennradlenker am Vorbau montiert. Die Vorbauschrauben sind jeweils mit einer Unterlegscheibe versehen
und werden von hinten (Fahrtrichtung) durch den Grundkörper des Vorbaus geschoben. Für die Montage der oberen zwei Klemmschrauben muss
der Vorbaudeckel entfernt werden. Eine detaillierte Explosionszeichnung und Stückliste hierzu finden Sie im Anhang dieser Bedienungsanleitung
(MR.T2 Cockpit).
ACHTUNG: Bitte beachten Sie das maximal zulässige Drehmoment von 5Nm für alle M5 Vorbauschrauben!
