- Hot Start: erhöht den Schweißstrom beim Zünden der Elektrode.
- Arc Force: erhöht kurzzeitig den Schweißstrom. Ein mögliches Festbrennen (Sticking) der Elektrode am Werkstück während
des Eintauchens ins Schweißbad wird verhindert.
- Anti Sticking: schaltet den Schweißstrom ab. Ein mögliches Ausglühen der Elektrode während des oben genannten,
möglichen Festbrennens wird vermieden.
Auswahl der Betriebsart und Stromstärke:
Wählen Sie mit der Drucktaste (2) den MMA Modus aus
Wählen Sie mit der Drucktaste (4) die gewünschte Stromstärke (Anzeige (1)) aus
HOT START
ARC FORCE
Hinweis:
Niedriger Hot Start für dünne Metallbleche;
hoher Hot Start für schwer zu schweißende Metalle mit verschmutzen oder oxidierten Stellen.

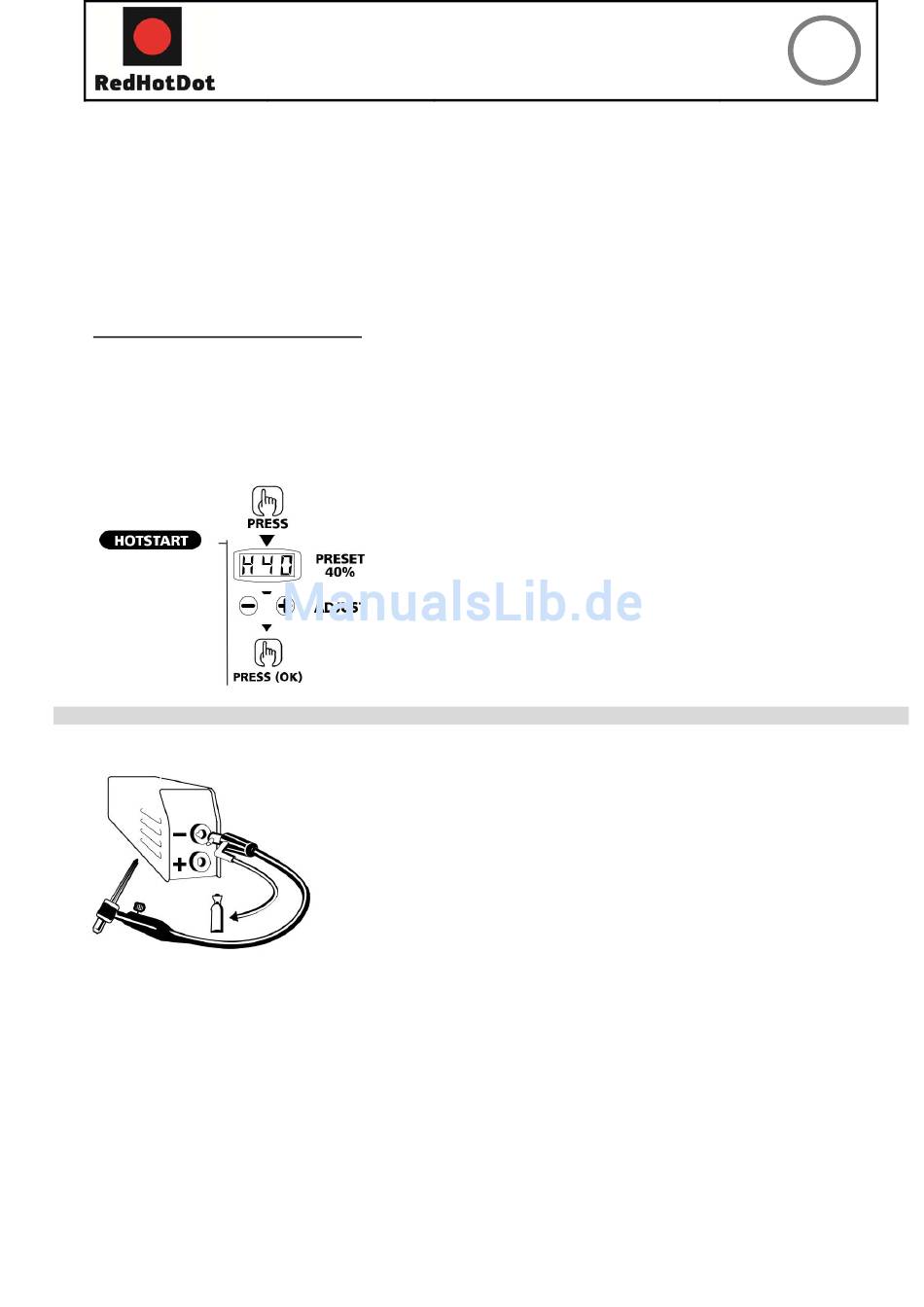

Um Hot Start einzustellen, gehen Sie wie folgt vor:
WIG KONTAKTZÜNDUNG
Verwenden Sie beim WIG DC- Schweißen Argon- Schutzgas.
Drucktasters (4) ein
- Gehen Sie danach wie folgt vor:
• Werkstück mit der Elektrode berühren und Brennertaster
• Brenner 2 bis 5mm über dem Werkstück anheben
- Zum Schweißende :
Heben Sie den Brenner zwei Mal (auf-ab-auf-ab), um die Funktion „Automatisches Stromabsenken" (s. nachfolgen-der
Abschnitt) zu aktivieren. Führen Sie diese Bewegung innerhalb von 4 Sek. 5-10mm über dem Werkstück aus und
schließen Sie das Gasventil erst, wenn der Lichtbogen erloschen ist und die Elektrode sich abgekühlt hat.
Automatische Stromabsenkfunktion mit Zeiteinstellung Start der Funktion:
Am Ende des Schweißprozesses wird der Strom in definierter Zeit stufenlos heruntergefahren. Diese Funktion hilft,
Sprünge und Krater am Ende der Schweißnaht zu vermeiden.
Diese Funktion ist zunächst inaktiv (Zeit 0 Sek.). Um sie zu aktivieren, gehen Sie bitte wie folgt vor:
MMAX9
0 > 90%
Automatic
• Drücken Sie 3 Sek. lang die Taste (5)
• Stellen Sie den gewünschten Prozentsatz (Anzeige (1)) mithilfe
der Taste (4) ein
• Bestätigen Sie die gewünschte Einstellung mit der Taste (5)
- Verwenden Sie beim WIG DC- Schweißen Argon- Schutzgas. Um im WIG
Modus zu schweißen, gehen Sie bitte wie folgt vor: 1. Schließen Sie die
Masseklemme an der (+) Schweißbuchse an
Schließen Sie einen Brenner mit Ventil an der (-) Buchse an (Art.Nr- 044425)
- Verbinden Sie die Brennergasleitung über den Druckminderer direkt an der
Gas-flasche.
Trennen Sie Überwurfmutter und Flansch von der Brennergasleitung, wenn
diese nicht auf den Druckminderer passen und fixieren Sie die Gasleitung
direkt am Gas-nippel des Manometers
- Wählen Sie mithilfe des Drucktasters (5) den WIG Modus (3) aus (3
sekunden drücken)
- Stellen Sie den gewünschten Schweißstrom (Anzeige (1)) mithilfe des
