4. Implementação e Funcionamento
Geralmente, as orientações de segurança devem ser respeitadas ao
operar o equipamento.
Informações Gerais:
• Ligue o dispositivo como mostrado na Fig.03.
• Para instalar a cabeça, empurre a cabeça pelo eixo de comando até ao
máximo.
• Para remover a cabeça, basta puxar a cabeça do eixo de comando.
• Para colocar a máquina a funcionar, basta premir o Gatilho (2). A
velocidade da máquina aumenta à medida que aumenta a pressão no
interruptor principal. Pare de premir o gatilho principal para parar.
• Para inverter a chave de fendas rode o interruptor da direcção de rotação
(3) para a esquerda ou direita. As direcções de rotação estão indicadas
na face do Botão.
• Confi rme sempre a posição do botão de direcção de rotação (3) para
evitar a rotação acidental.
• Utilize o Botão de Direcção (3) apenas depois de a máquina parar total-
mente. Se alterar a direcção da rotação antes de a máquina parar, poderá
causar danos na máquina.
• Segure com fi rmeza a máquina e coloque a extremidade da cabeça
aparafusadora na porca. Aplique uma pressão de avanço na máquina
de modo que a cabeça não escorregue da porca e ligue a máquina para
começar a utilizar.
• Utilize uma Cabeça de Impacto adequada para a porca que pretende
utilizar.
• Segure a máquina na direcção da porca. Se apertar a porca durante um
período de tempo maior do que o necessário, a porca ou a extremida-
de da cabeça aparafusadora poderão fi car sobrecarregadas, riscadas,
danifi cadas, etc. Antes de iniciar o trabalho, realize sempre um teste para
determinar o tempo de aperto adequado para o seu parafuso. Quando
apertar uma porca padrão numa placa de aço, o binário de aperto
adequado pode ser obtido num espaço de tempo muito curto (aprox.
0,1-0,2 segundos).
• Desligue a máquina assim que ouvir o som de impacto. Quando apertar
uma porca M6 ou mais pequena, ajuste cuidadosamente a pressão no
interruptor principal para não danifi car a porca.
• O binário de aperto é afectado por uma variedade de factores, incluindo
os seguintes. Depois de apertar, verifi que sempre o binário com uma
chave dinamométrica.
• Se a pressão do fl uxo de ar for inferior a 6,3 bars, o binário de aperto ou
desaperto também é reduzido.
• Ponta aparafusadora ou ponta de cabeça: A não utilização do tamanho
correcto da ponta aparafusadora ou da ponta de cabeça vai causar a
diminuição do binário de aperto.
Para aparafusar um parafuso: Apesar de o coefi ciente de aperto e a classe
•
do parafuso serem compatíveis, o binário de aperto correcto vai divergir
consoante o diâmetro do parafuso.
• Apesar de o parâmetro do parafuso ser igual, o binário de aperto correcto
vai divergir consoante o coefi ciente do binário, a classe do parafuso e o
comprimento do parafuso.
• A forma de segurar a máquina ou o material a ser aparafusado vão
afectar o binário.
RODCRAFT PNEUMATIC TOOLS GmbH
PT
5. Manutenção
De modo geral, devem ser respeitadas as normas ambientais para a
manutenção do dispositivo do respectivo país.
Lubrifi cação do Mecanismo de Percussão
• Certifi que-se sempre que a máquina está desligada da fonte de alimen-
tação (ar comprimido) para impedir o funcionamento acidental.
• É necessário lubrificar o mecanismo de percussão para garantir o correcto
funcionamento mecânico. A vantagem é um binário estável e uma saída
de potência, assim como o menor desgaste e dano do mecanismo de
percussão.
• Lubrifique o mecanismo de percussão da seguinte forma:
1. Utilize apenas lubrificante disponível no mercado com as especifi-
cações MoS .
2
2. Utilize uma pistola lubrificante com um conector compatível com o
bocal de lubrificação do revestimento do mecanismo de percussão.
3. Limpe o bocal de lubrificação antes de utilizar.
• A frequência de lubrificação e a quantidade de lubrificante com as
especificações MoS depende da utilização da máquina. De modo geral,
2
a necessidade de manutenção é detectada pela redução de binário e
potência. Agora, está na altura de lubrificar o mecanismo de percussão.
• O valor indicado na Fig.03 serve apenas de referência e pode divergir
consoante a aplicação e as condições ambientais.
Lubrifi cação do Motor
• Certifique-se sempre que a máquina está desligada da fonte de alimen-
tação (ar comprimido) para impedir o funcionamento acidental.
É necessário lubrificar o motor para garantir o correcto funcionamento
mecânico. A vantagem é um binário estável e uma saída de potência,
assim como o menor desgaste e dano do motor.
• Lubrifique o motor da seguinte forma:
1. Utilize apenas óleo pneumático para acessórios RODCRAFT.
2. Limpe o bocal de admissão de ar antes de utilizar.
3. Encha com óleo pneumático (aprox. 3 gotas) no bocal de admissão de
ar e active brevemente a máquina.
• Siga os passos em cima mencionados antes e depois de utilizar a máqui-
na. Isto aumenta a vida útil da máquina.
• A manutenção do motor manual indicada em cima pode ser eficazmente
complementada por uma unidade de manutenção disponível no merca-
do dos acessórios RODCRAFT. Instale a unidade de manutenção como
mostrado na Fig03.
• Mantenha a ferramenta limpa e afastada de produtos químicos agressi-
vos. Não deixe a ferramenta ao ar livre.
• A manutenção e reparação do equipamento deverão ser feitas
apenas pela equipa de manutenção técnica.
6. Eliminação
A eliminação deste equipamento deve obedecer à legislação do país
respectivo.
Todos os dispositivos danifi cados, excessivamente desgastados ou que
funcionem incorrectamente DEVEM SER RETIRADOS DO SERVIÇO.
A reparação deve ser efectuada apenas pela equipa de manutenção
técnica.
Utilize o equipamento apenas para a utilização pretendida anterior-
mente descrita, é expressamente proibida qualquer outra utilização!
Não nos responsabilizamos por ferimentos e danos provocados
pela utilização inadequada e má aplicação e/ou incumprimento das
precauções de segurança; não são abrangidos pela garantia.
Visite o nosso sítio de Internet em www.rodcraft.com
Aqui poderá, também, descarregar os nossos manuais.
Se tiver alguma questão, contacte a fi lial ou representante Rodcraft mais
perto de si.
Tisztelt Vásárló!
Köszönjük, hogy a Rodcraft Pneumatic Tools GmbH termékét választotta. Kérjük, olvassa el ¿ gyelmesen ezt az útmutatót.
Ebben megtalálja mindazokat az információkat, melyek a vásárolt készülék megfelel használatához szükségesek. Javasoljuk, hogy elejét l végéig olvassa
el, ¿ gyelemmel a hivatkozásokra is.
Kérjük, rizze meg ezt az útmutatót. Az útmutató tartalma el zetes értesítés és jöv beni kötelezettségek nélkül változhat, így a módosítások és a javítások
beleilleszhet k a már megjelent példányokba.
Célunk, hogy biztonságos és hatékony eszközöket készítsünk. E termék és más eszközök használatakor a legfontosabb az Ön biztonsága, óvatossága és
ítél képessége. Az óvintézkedések megemlítik a legfontosabb veszélyforrásokat, de nem térnek ki az összes lehetséges veszélyre.
A gyártó el zetes írásbeli engedélye nélkül tilos az útmutató részbeni vagy teljes másolása és fordítása.
Nyomaték
Modell Hajtás
M M max
[hüvelyk] [Nm]
RC2277 RC2266 1/2'' 900 1250
FT: belső menet max. nyomás: 6,3 bar (90 psi)
2. Alkalmazás és funkciók
• Az ütvecsavarozó csavarkötések meghúzására és meglazítására szolgáló
szerszám, amellyel bontható vagy rögzíthet a kötés.
• Az ütvecsavarozót kizárólag csavarkötések meglazítására és
meghúzására szabad használni, más célra való használata tilos.
• Az ütvecsavarozót kizárólag a rendeltetésének megfelel en használja.
• Figyelmesen olvassa el a termékhez adott biztonsági tájékoztatót!
28
HU
a
b

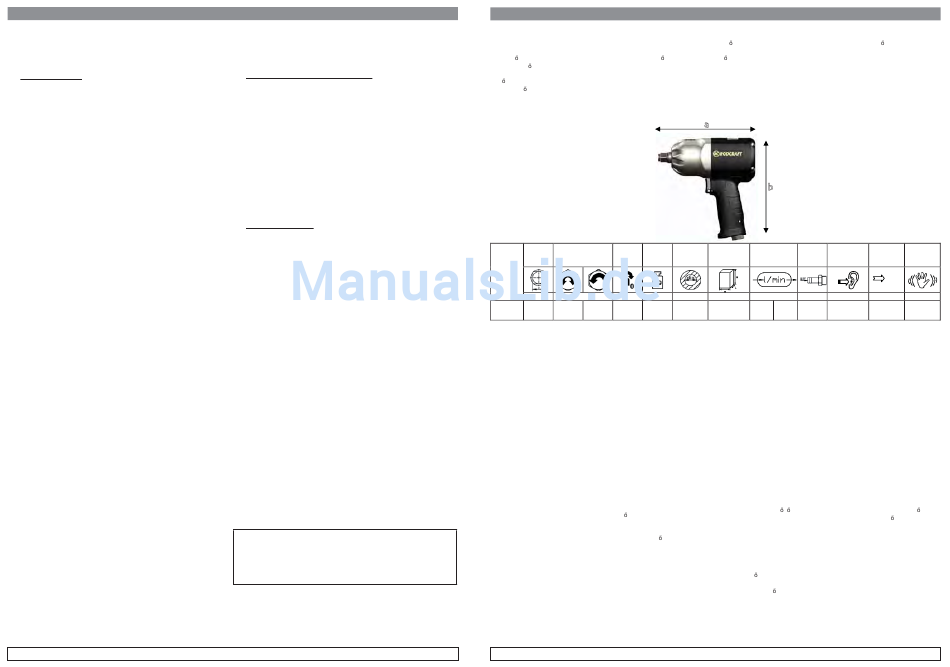

Tömlő Levegőfogyasztás,
Fordula- Méretek
Tömeg belső átlagos -
tszám axbxc
Ø-átm. folyamatos
[min -1 ] [kg] [mm] [mm] [l/min]
8200 2,0 8 194x186x70 245 700
3. Átvizsgálás – a csomag tartalma
Nyissa ki a csomagolást és ellenórizze, hogy nem sérült-e meg a készülék
a szállítás során. Gy z djön meg arról, hogy a szállítólevélen szerepl
minden tartozék megvan-e. A készülék használatbavétele el tt nézze át a
tartozékokat, hogy nincs-e hiányzó vagy sérült darab.
A csomag tartalma:
RC2277
1 x RC2266 ütvecsavarbehajtó
1 x Nedvességelvonó tasak
1 x Kezel i kézikönyv
1 x Biztonsági tudnivalók
1 x EC megfelel ségi nyilatkozat
1 x Cserealkatrész lista
RODCRAFT PNEUMATIC TOOLS GmbH
Hangnyomás, Hangteljes-
Levegőb-
Vibráció
LpA ítmény, LwA
emenet
2
[hüvelyk] [dB(A)] [dB(A)] [m/s 2 ]
1/4'' FT 84,0 91,7 5,8
